FX-3R_（操作手册.管理员）OperationManual2_Rev00_C - 第405页
操作手册Ⅱ 4-98 4-4-4-15 检查标记脏污设置 对检查共通标记及 CAL 校准块脏污时，各自不同的半径检查和不同的面积检查的级别进行设置。 选择设置标记脏污后，可显示如下画面。 图 4-4-4-15-1 标记脏污设置画面 (1)设置项目 表 4-4-4-15-1 设置项目 No. 设置项目 设置内容 1 半径 设置检查脏污级别（半径）。 2 面积 设置检查脏污级别（面积）。
操作手册Ⅱ
4-97
4-4-4-14 吸取错误条件设置
选择吸取错误条件设置后，可显示如下画面。
设置每个送料器的总吸取次数中的吸着率。在操作选项中的生产中显示选项勾选"显示吸取错误"
后，在生产开始时，若有未达到设置的吸着率的送料器时，画面会显示“错误”。

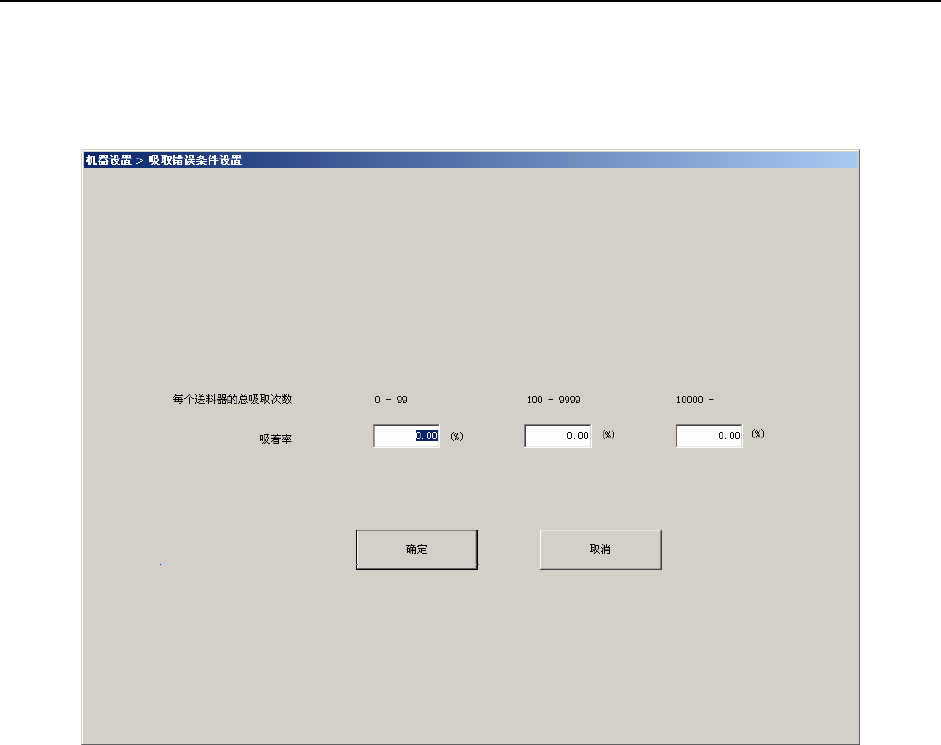

图 4-4-4-14-1 吸取错误条件设置画面
操作手册Ⅱ
4-98
4-4-4-15 检查标记脏污设置
对检查共通标记及 CAL 校准块脏污时，各自不同的半径检查和不同的面积检查的级别进行设置。
选择设置标记脏污后，可显示如下画面。
图 4-4-4-15-1 标记脏污设置画面
(1)设置项目
表 4-4-4-15-1 设置项目
No. 设置项目 设置内容
1 半径 设置检查脏污级别（半径）。
2 面积 设置检查脏污级别（面积）。
操作手册Ⅱ
4-99
4-4-4-16 吸取元件前送料的供料器设置
在“使用单元”的“特殊功能”中把“吸取元件前送料”功能设为有效时，就可以进行菜单选择，
将显示如下画面。
当“吸取元件前送料”被设为有效时，要设置执行动作的供料器种类。
作为对象的供料器种类被选中后，其“吸取元件前送料”动作即被设定。
取消其勾号的供料器种类则进行“标准送料”动作。
但32mm
・
纸质粘胶带由于是利用传感器检测进行送料，以及管状 散件供料器由于对生产节拍有
影响，本功能不属于使用对象。

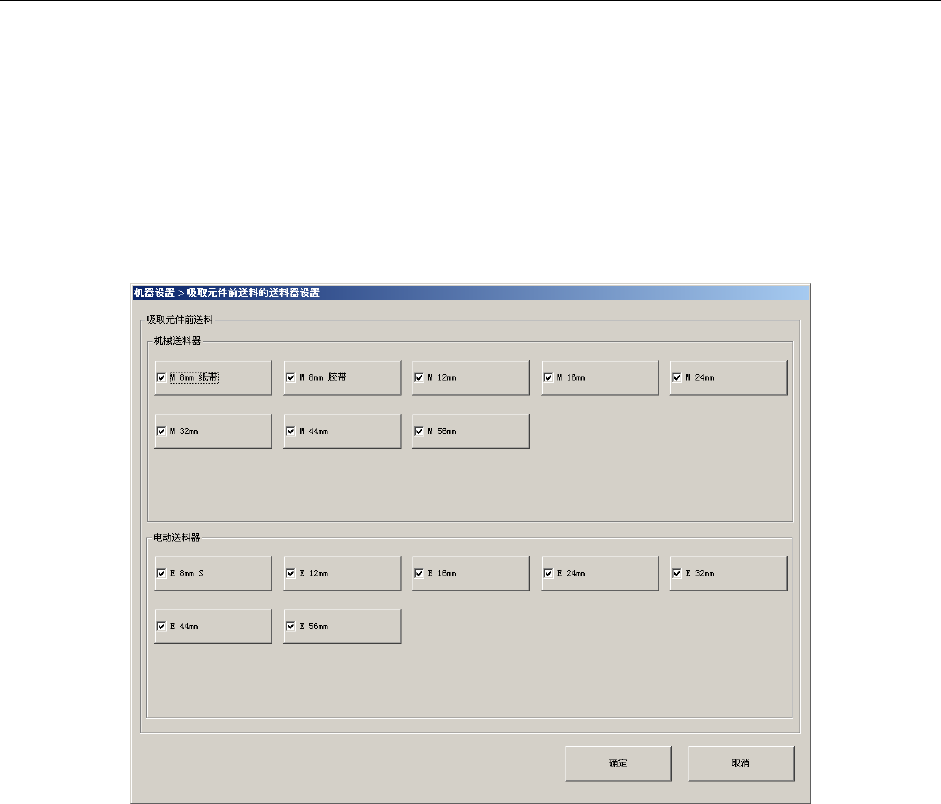

图 4-4-4-16-1 吸取元件前送料的供料器设置画面
