操作手册Ⅱ 4-102 (2) Z 轴控制 控制单元选择“Head”时，可移动 Z 轴。 图 4-4-5-1-1-2 简易控制画面(Z 轴移动画面) ※当选择“基准面高度” 、 “交换吸嘴高度”按钮后，会显示吸嘴降低提示信息。 表 4-4-5-1-1-3 Z 轴控制 (控制单元：Head 1 - 6) No. 移 动位置项目 详细项目 1 等待高度 指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。 2 激光高度 指定的 …
操作手册Ⅱ
4-101
4-4-5-1-1 控制轴
(1) 控制 XY 轴
XY 轴的移动如下所示。在主画面上选择控制单元，即可移动轴。
※ 可设置基准针、从动针、CVS、SOT 方向检查台、IC 回收带为有效。
※ 从“Head 的吸嘴有无状况”启动简易控制画面后，只能对以下项目进行操作
・
控制单元 :选择 Head1～6（贴片头），OCC，HMS，BMR
・
XY 轴控制:“前侧操作时，后侧操作时，卸下吸嘴时”，任意坐标
・
Z 轴控制 :与通常操作相同
表 4-4-5-1-1-1 XY 轴控制(控制单元：OCC、Head、 HMS、 BMR)
No. 移动位置项目 详细项目
1 前侧操作时 所有 Head 都向后侧的左侧移动。
2 后侧操作时 所有 Head 都向前侧的左侧移动。
3 生产时 指定的整个控制单元移动到生产时的位置。
4 卸下吸嘴时 指定的整个控制单元移动到卸下吸嘴的位置。
5 元件保护暂停时 指定的整个控制单元移动到元件保护暂停位置。
6 基准针 指定的整个控制单元移动到基准针的位置。
7 从动针 指定的整个控制单元移动到从动针的位置。
8 原点 OCC 移动到原点坐标处。
9 共通标记 1 指定的整个控制单元移动到共通标记 1 的位置。
10 共通标记 2 指定的整个控制单元移动到共通标记 2 的位置。
11 校准台 指定的整个控制单元移动到校准台的第一标记处。
12 真空校准 指定的整个控制单元移动到真空 CAL 校准台的位置。
13 CVS 指定的整个控制单元移动到 CVS 位置。
14 SOT 方向检查台 指定的整个控制单元移动到 SOT 方向检查台位置。
15 IC 回收带 指定的整个控制单元移动到 IC 回收带的位置。
表 4-4-5-1-1-2 XY 轴控制(控制单元：Head、 HMS、 BMR)
No. 移动位置项目 详细项目
1 元件废弃时(小型) 指定的整个控制单元移动到小型元件废弃位置。
2 元件废弃时(中型) 指定的整个控制单元移动到中型元件废弃位置。
3 坏板标记 指定的 Head 单元移动到送料器台架标记左侧识别位置。
操作手册Ⅱ
4-102
(2) Z 轴控制
控制单元选择“Head”时，可移动 Z 轴。

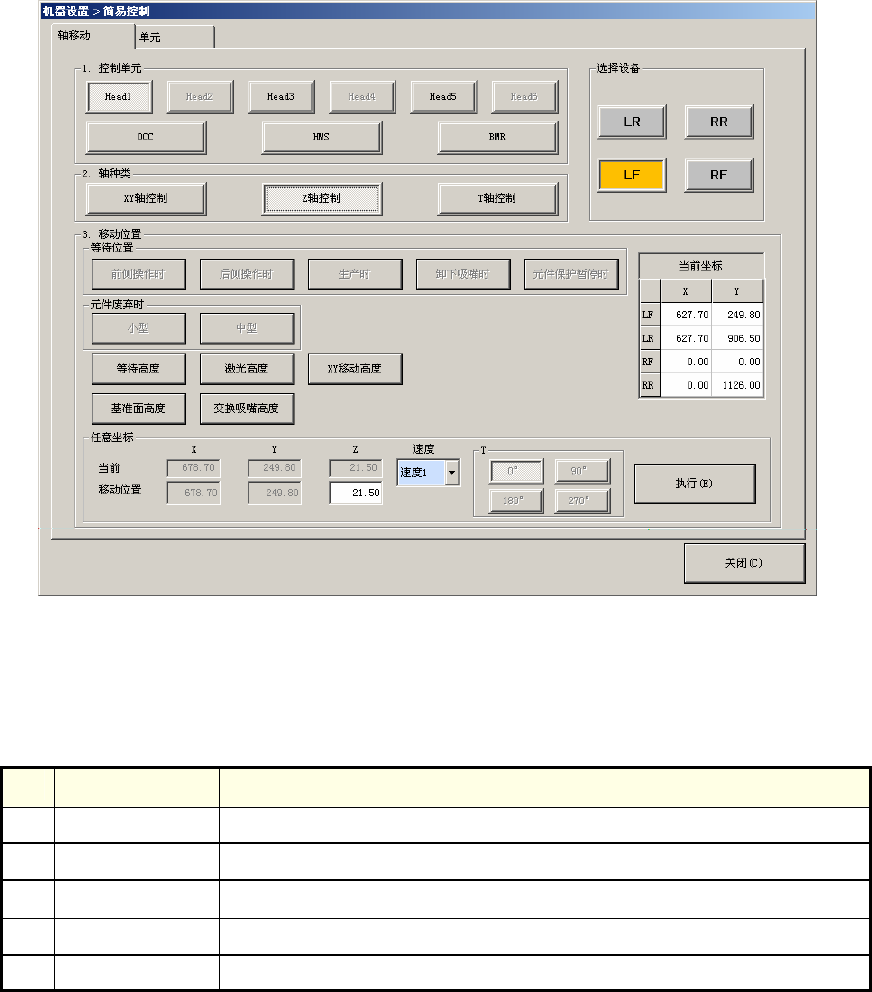

图 4-4-5-1-1-2 简易控制画面(Z 轴移动画面)
※当选择“基准面高度”、“交换吸嘴高度”按钮后，会显示吸嘴降低提示信息。
表 4-4-5-1-1-3 Z 轴控制(控制单元：Head 1 - 6)
No. 移动位置项目 详细项目
1 等待高度 指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。
2 激光高度 指定的 Head 移至激光高度的位置。
3 XY 移动高度 指定的 Head 移至元件高度上方 + 3mm 的位置。
4 基准面高度 指定的 Head 移至基准面高度的位置。
5 交换吸嘴高度 指定的 Head 移至交换吸嘴高度的位置。
(3)
θ
轴控制
控制单元选中“Head”时，可移动
θ
轴。
操作手册Ⅱ
4-103
4-4-5-1-2 移至任意坐标的操作
(1) 移动 XYZ
选择要控制的轴的种类“XY 轴控制”、“Z 轴控制”，按下“执行”按钮，即可把轴移至任意的指
定坐标位置。

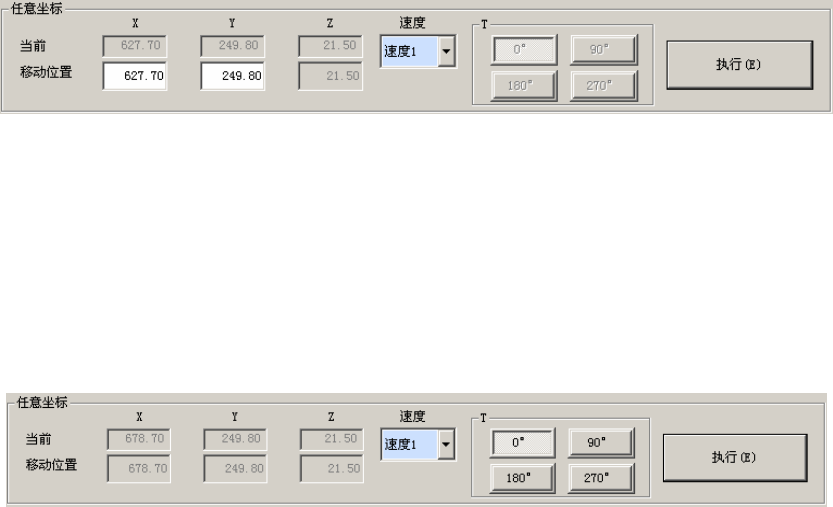

图 4-4-5-1-2-1 简易控制任意坐标(XY)
(2) 速度
选择要控制的轴的种类 “XY 轴控制”、“Z 轴控制”、“
θ
轴控制”，按下“执行”按钮，即可
按指定的速度移动轴。
(3)
θ
旋转
轴的种类选中“
θ
轴控制”，按下“执行”按钮后，
θ
轴即可按指定的角度进行旋转。
图 4-4-5-1-2-2 简易控制任意坐标(
θ
)
