操作手册Ⅱ
4-106
4-5-2 手动控制的启动与退出
4-5-2-1 启动手动控制
在菜单栏上点击“手动控制”，或从画面下方的功能栏点击“手动控制”，画面上会显示下图所示
的手动控制初始画面。
点击画面上设置的按钮，可启动与各按钮相对应的设置画面。

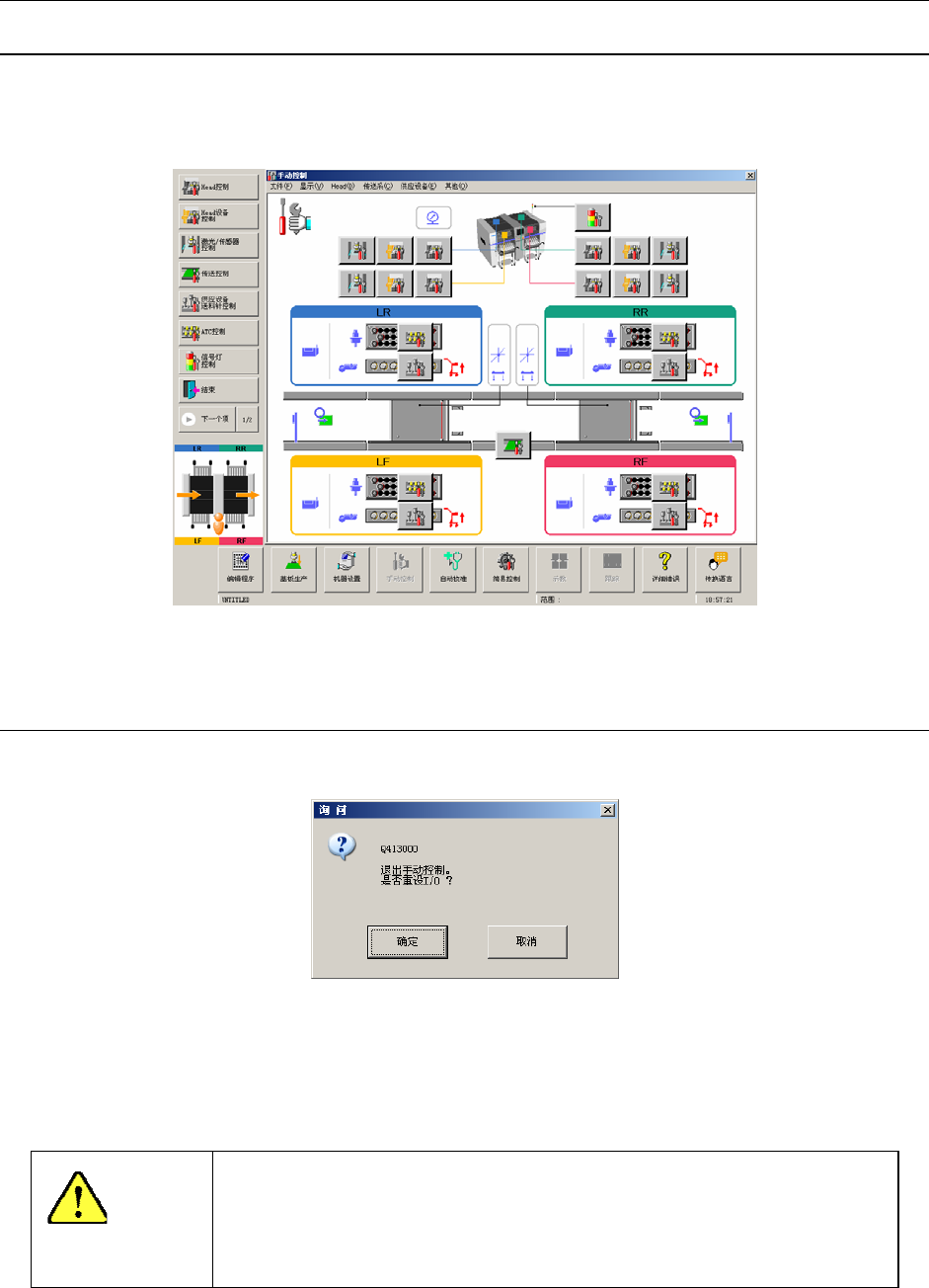

图 4-5-2-1-1 手动控制初始画面（显示构成图）
4-5-2-2 退出手动控制
依次点击菜单栏中的“文件”-“退出”，或按下画面右上方的关闭按钮“［×］”，或按下工具
栏中的退出按钮，可退出手动控制。
图 4-5-2-2-1 安全方向设置的询问画面
“确定”：执行I/O安全方向设置后退出。例如，贴片头带有吸嘴时，将吸嘴放回ATC后，再
退出手动控制画面。
“取消”：返回手动控制画面。
选择“确定”后，轴会移动并开始执行各 I/O 的安全方向设置。
在选择“确定”前，请务必确认无人在进行装置内部的作业。此外，为了
避免人身伤害，在运行过程中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
警告
操作手册Ⅱ
4-107
4-6 机器自动诊断功能
4-6-1 概要
从主画面的下拉菜单选择[维护]-[机器自动诊断]后，可以启动机器自动诊断画面。
从功能栏也可打开任意的单独诊断画面。
通过下列功能对贴片机进行诊断。
(1)
・・・
基板的故障诊断 通过检查确认基板的连接状态，检测出连接不良或未实际安装。

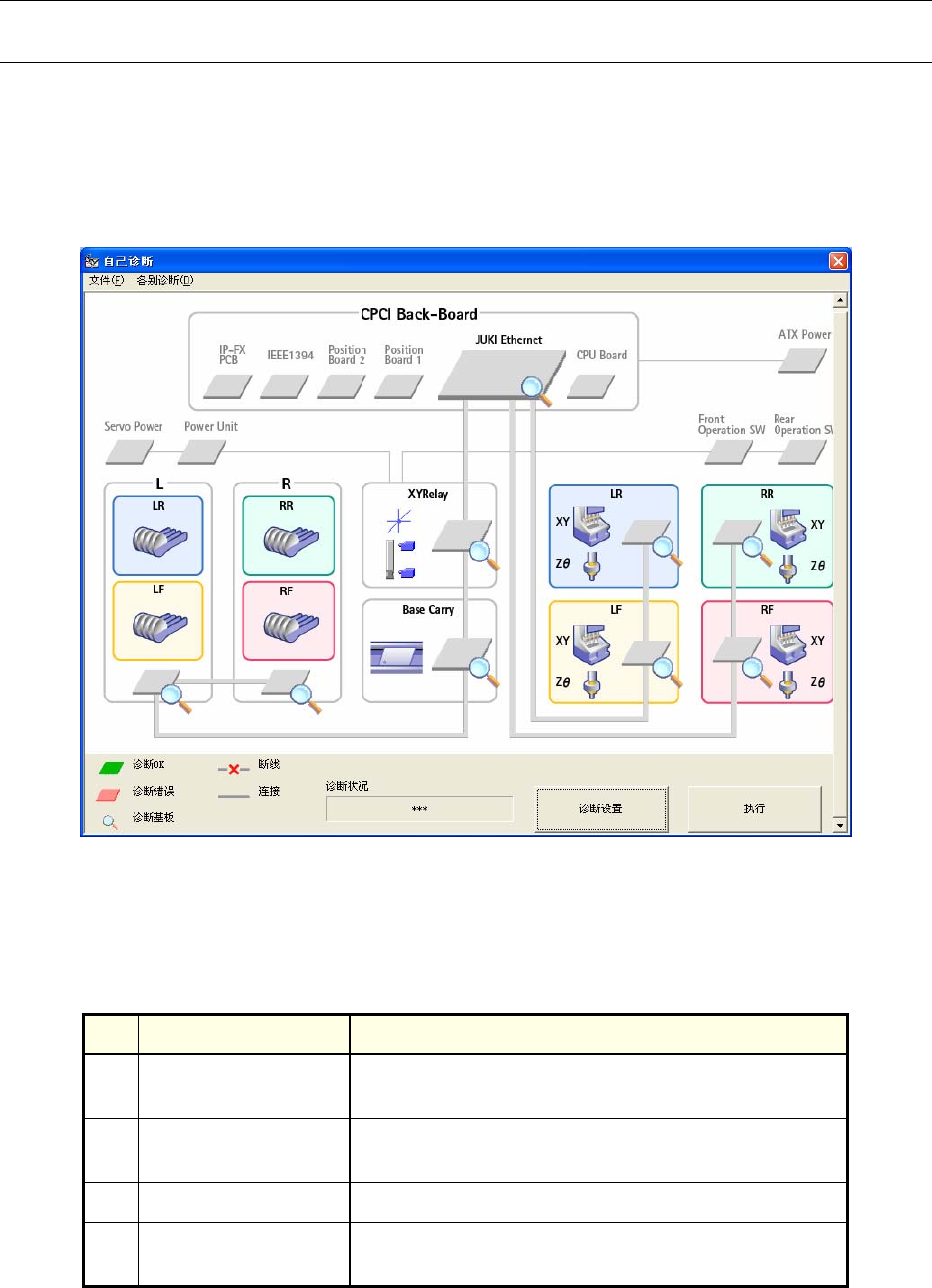

图 4-6-1-1 初始画面(基板的故障诊断画面)
(2)
・・・
单独功能的诊断 自动化执行确认动作，做为诊断的辅助功能。
表 4-6-1-1 单独功能的诊断
No. 单独诊断 内容
1
共通标记脏污检查
检查共通标记上是否放置夹具或元件遮盖了标记，防
止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开关贴片头真空，诊断是否有喷射器的凝
固造成不良。
3
激光弄脏检查 执行激光传感器的边缘检查，判定结果。
4
ATC 滑板开闭检查
检查确认 ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
操作手册Ⅱ
4-108
4-6-2 基板的故障诊断
在设备构成概略图（图 4-6-1-1）上显示上次各基板的诊断结果。
•• 正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。
• 诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。
用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。
详情内容请参见下一小项的“诊断设定”。
4-6-2-1 诊断设定
按下[诊断设定]按钮，会显示进行诊断基板的选择画面。

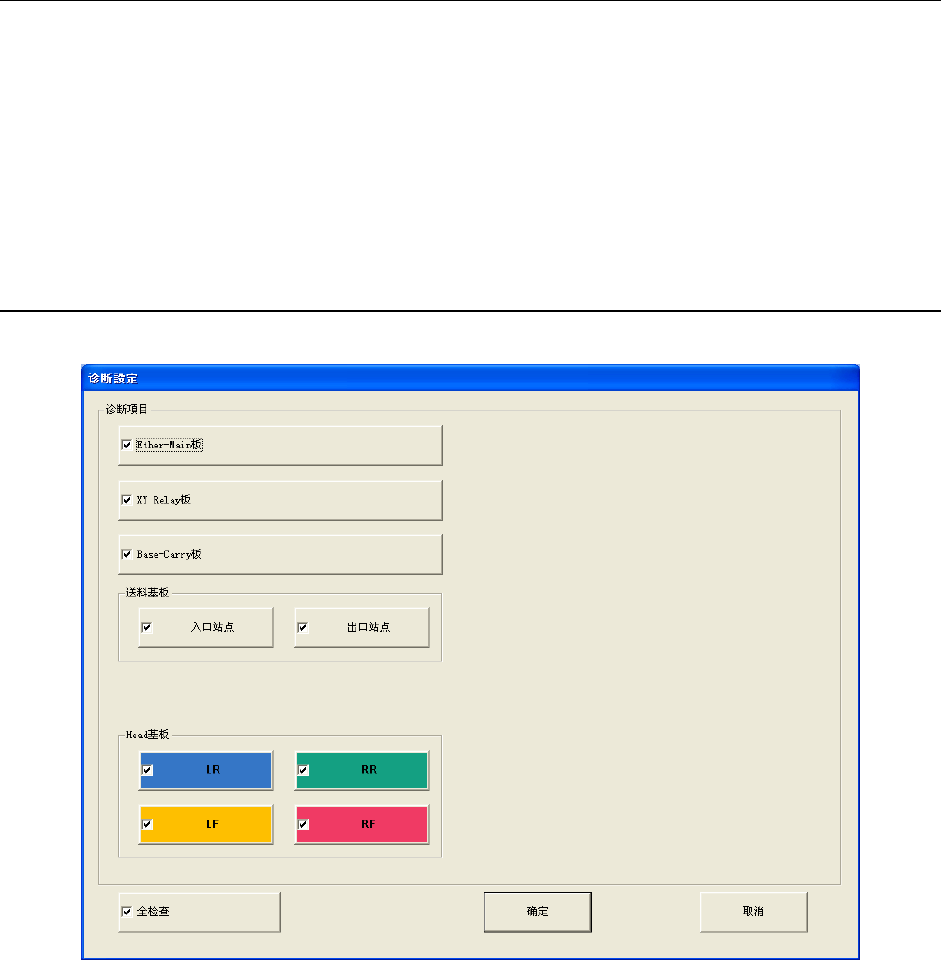

图 4-6-2-1-1 诊断设定画面
