操作手册Ⅱ 4-110 4-6-4 过滤器弄脏检查 从下拉菜单的[单独诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]后， 会出现过滤器弄脏检查画面。 指定送料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。 检查结果显示于各送料器台架表上 [判定]里。 图 4-6-4-1 过滤器弄脏检查画面
操作手册Ⅱ
4-109
4-6-3 个别诊断
4-6-3-1 共通标记弄脏检查
从下拉菜单的[单独诊断]选择[共通标记弄脏检查]或用命令按钮选择[共通标记弄脏检查]
后，会打开通用标记弄脏检查画面。
指定送料器台架，按下“执行检查”，执行共通标记弄脏检查。
检查结果分别显示于[识别结果]。

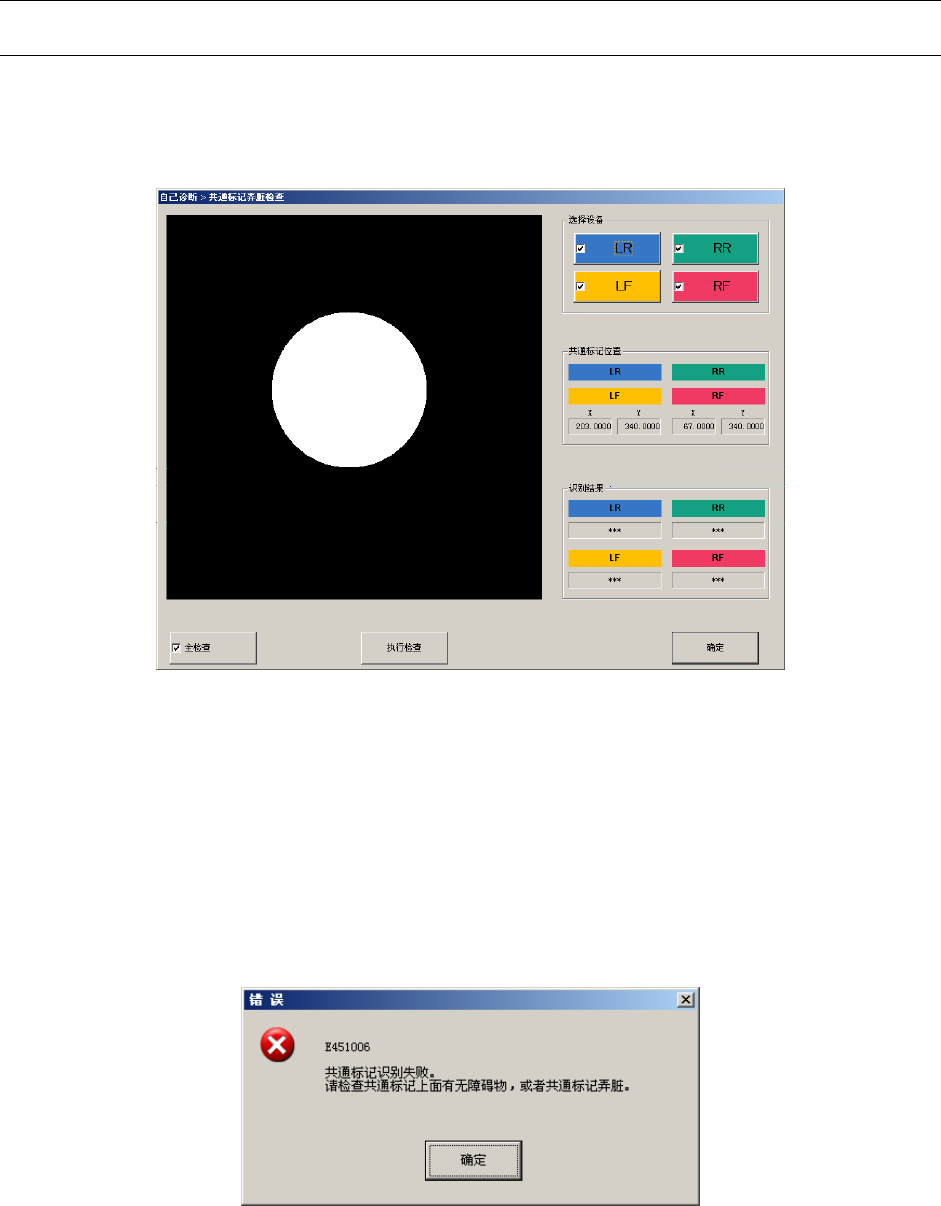

图 4-6-3-1-1 共通标记弄脏检查画面
(1)诊断结果
每个送料器台架的[识别结果]显示如下。
OK
・・・
共通标记识别成功。
识别错误
・・・
在共通标记识别时发生了错误。
弄脏错误
・・・
共通标记有弄脏现象。
(2)出错时的处理方法
发生了共通标记识别错误时，将输出以下信息。
图 4-6-3-1-2 共通标记识别检测错误信息
对检测到共通标记识别错误的站点，请检查一下其共通标记上是否有障碍物，共通标记是否
被污染。
操作手册Ⅱ
4-110
4-6-4 过滤器弄脏检查
从下拉菜单的[单独诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]后，
会出现过滤器弄脏检查画面。
指定送料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各送料器台架表上 [判定]里。

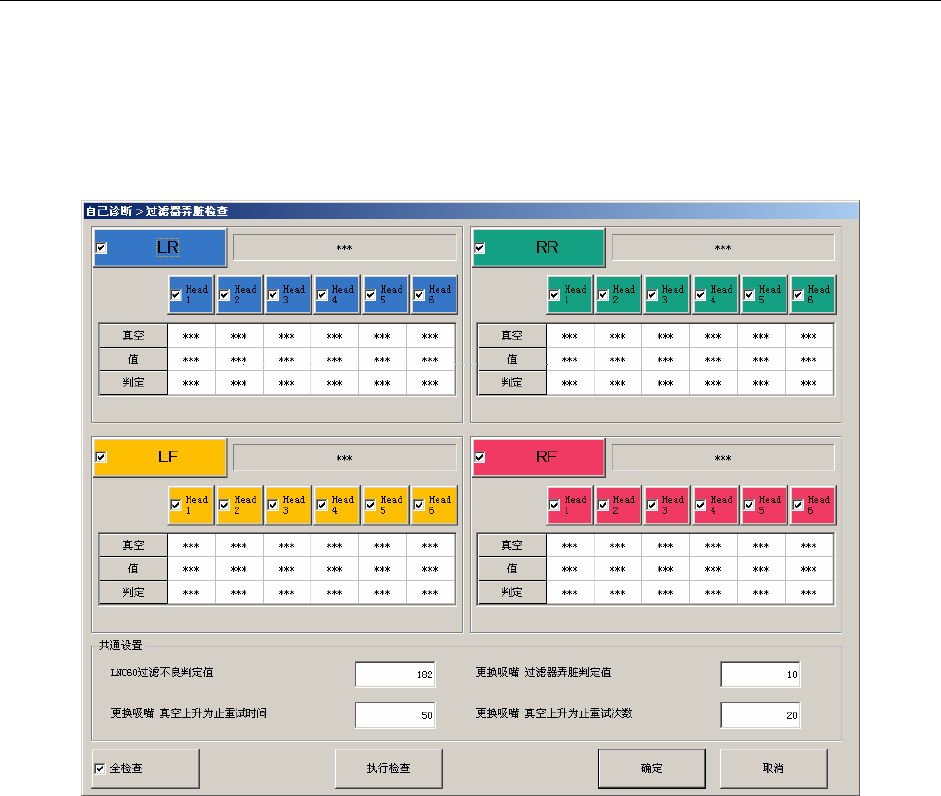

图 4-6-4-1 过滤器弄脏检查画面
操作手册Ⅱ
4-111
(1)过滤器弄脏结果
各送料器台架表的内容如下。
表 4-6-4-1 过滤弄脏结果
项目 内容
真空 真空的 ON/OFF。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
(2)共通设置
表 4-6-4-2 共通设置
设置值 内容
LNC60 过滤不良判断值 LNC60 的过滤器不良判断值
更换吸嘴 过滤器弄脏判定值 更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴 真空上升为止重试时间 更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴 真空上升为止重试次数 更换吸嘴时的、到真空上升结束为止的重试次数
(3)出错时的处理方法
发生了过滤器污染错误时，将输出如下信息。

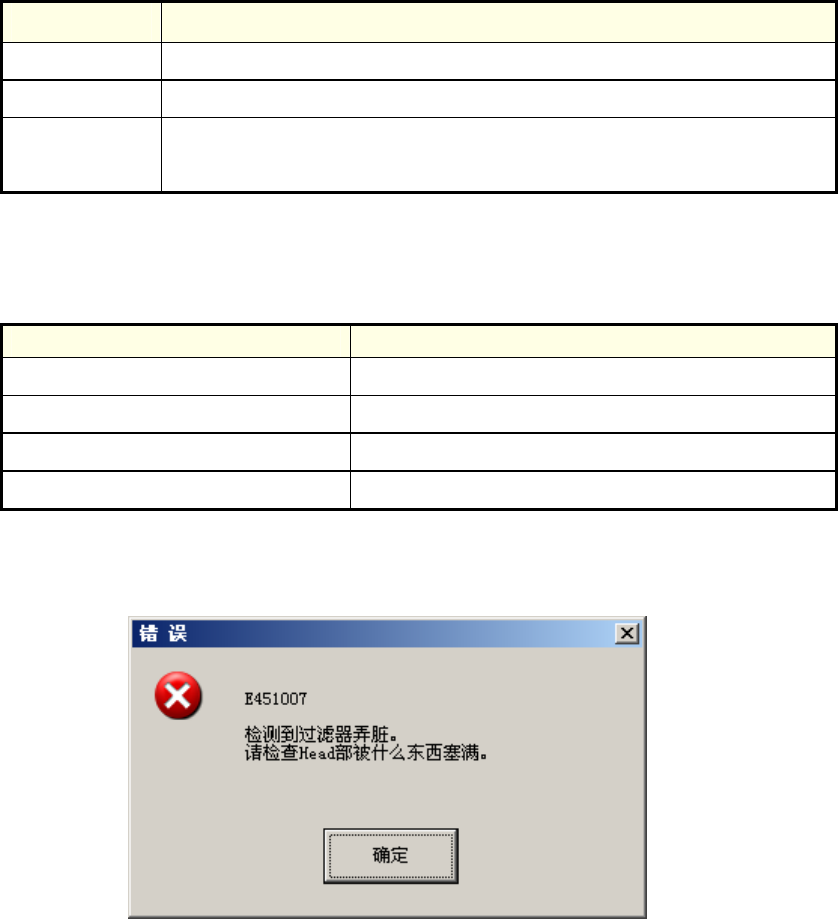

图 4-6-4-2 过滤器污染检测错误信息
对检测到过滤器污染的 Head，请检查一下是否有东西堵塞，压缩空气是否正确遍布。
