操作手册Ⅱ
4-113
(3)出错时的处理方法
发生了激光污染时，将输出如下信息。

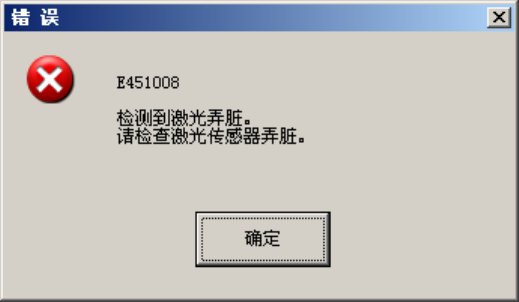

图 4-6-5-2 激光污染检测错误信息
对检测到激光污染的 Head，请检查一下激光传感器是否被污染。
操作手册Ⅱ
4-114
4-6-6 ATC滑板开闭检查
从下拉菜单选择[单独诊断]-[ATC 滑板开闭检查]，或用命令按钮选择[ATC 滑板开闭检查]后，
会出现 ATC 滑板开闭检查画面。
指定送料器台架，按 [执行检查]按钮，则执行 ATC 滑板开闭检查。
图 4-6-6-1 ATC 滑板开闭检查画面
(1)[打开]/[关闭]按钮
开关 ATC 滑板。打开时打开传感器为 ON，关闭时关闭传感器为 ON。
(2)诊断结果
诊断结果记述如下。
表 4-6-6-1 诊断结果
项目 内容
滑板打开传感器 显示 ATC 滑板打开时的传感器状态
打开滑板时间 打开 ATC 滑板所需要的时间
诊断结果 诊断打开时间是否适当。用 OK、错误表示
滑板关闭传感器 显示 ATC 滑板关闭时的传感器状态
关闭滑板时间 关闭 ATC 滑板所需要的时间
诊断结果 诊断关闭时间是否恰当。用 OK、错误表示
操作手册Ⅱ
4-115
(3)出错时的处理方法
发生了 ATC 滑板开闭检测错误时，将输出如下信息。

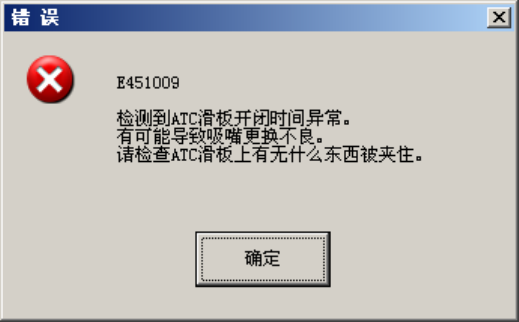

图 4-6-6-2 ATC 滑板开闭检测错误信息
请检查一下 ATC 滑板的压缩空气是否始终是打开状态，滑板上是否有东西堵塞。
