4-7-2-2 吸嘴旋转中心
测量各贴片头的轴的旋转中心位置在激光传感器的什么位置。
（设置贴片头吸嘴旋转中心）（测量吸嘴旋转中心）（选择贴片头执行对象）

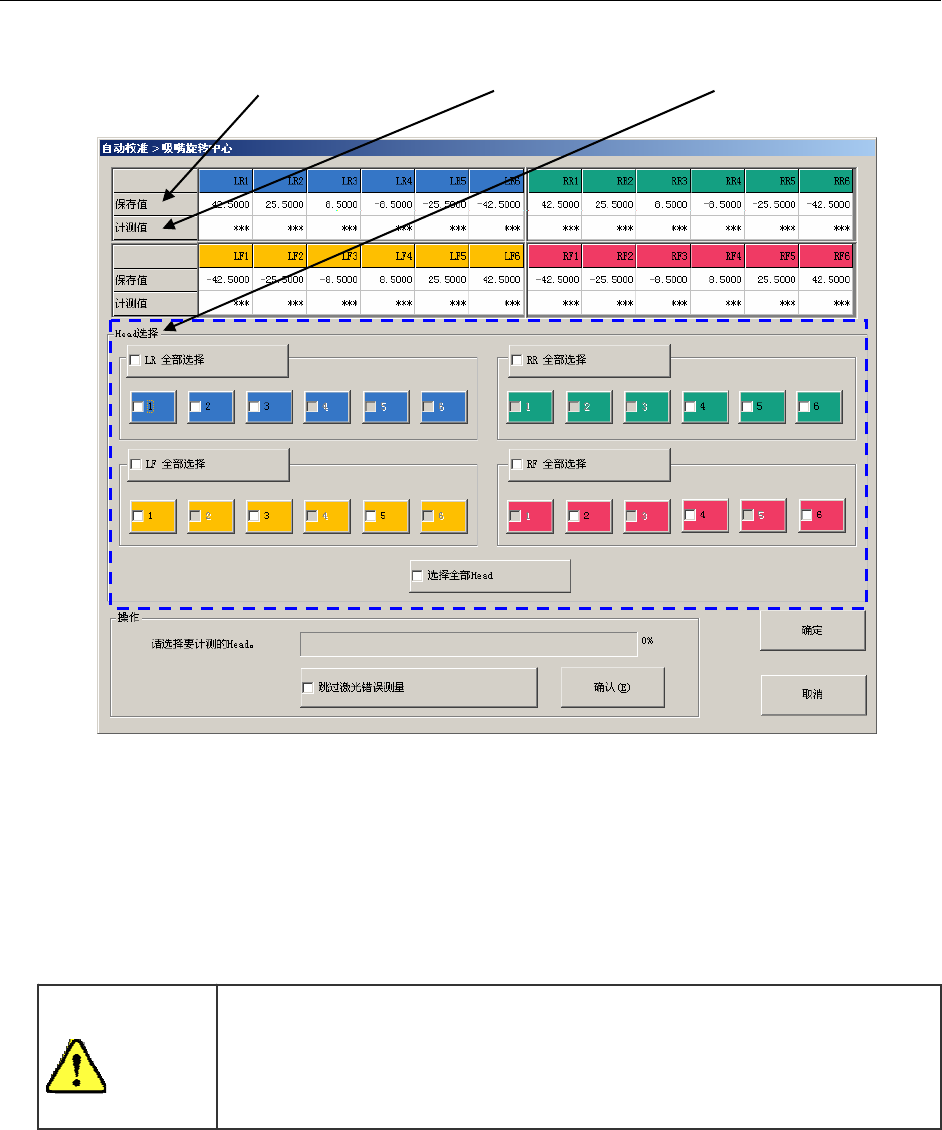

图 4-7-2-2-1 吸嘴旋转中心
请选定“设定 Head”，再选择“确认”。
按下[确认]按钮，则各贴片头单元移动到等待位置，贴片头从 0°开始以 15°为单位边旋转
θ
轴，边重复 24 次，取其平均值进行测量。
警告
按下“确认”后轴将移动。
在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
操作手册Ⅱ
4-119
4-7-2-3 贴片头偏移
设置相对于OCC的各贴片头的装配位置以及与激光校准主体的装配角度。
只限于特定贴片头的贴片向一定方向偏移时进行此项设置。
设置时，使用CAL块。
（选择贴片头执行对象）

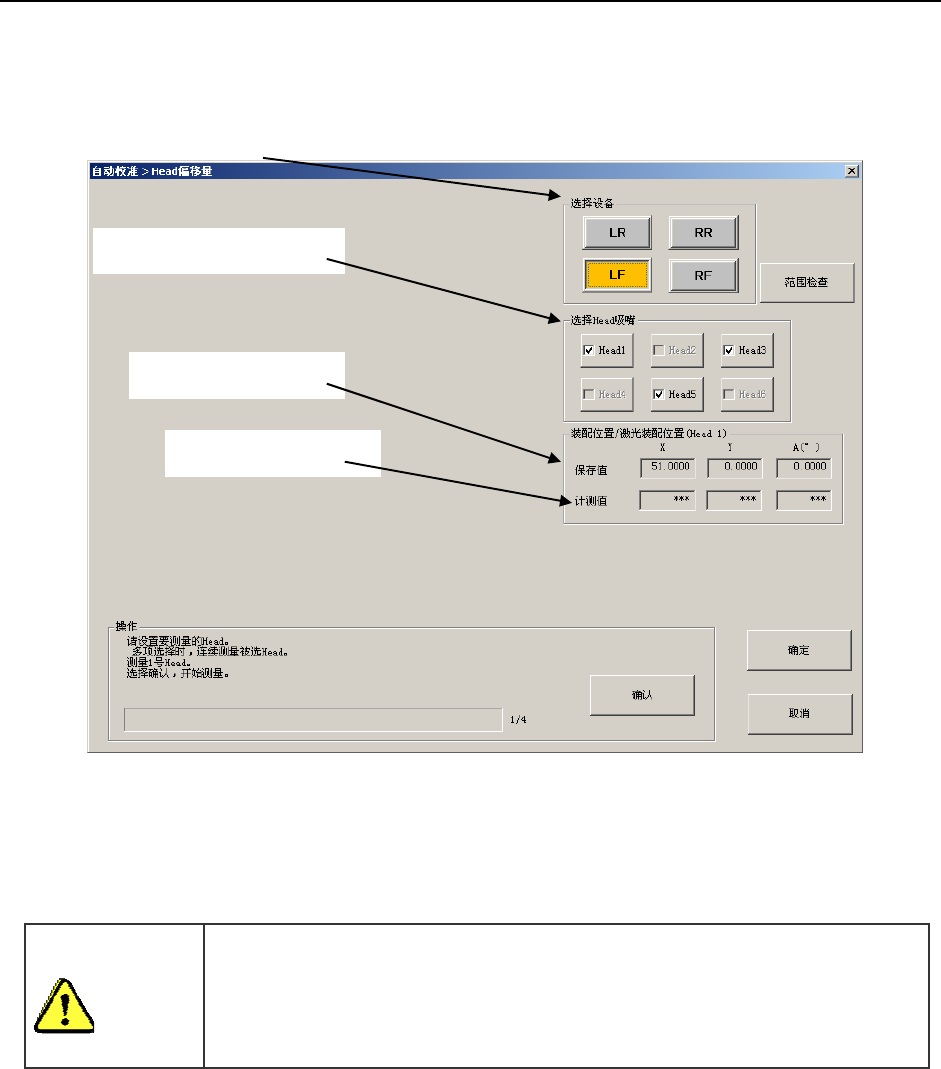

图 4-7-2-3-1 贴片头偏移
选择设定贴片头，按下[确认]后，会开始测量。
警告
按下“确认”后轴将移动。
在按“确认”之前请务必确认没有人在装置内部作业。另外，为防止人身伤
害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
（选择吸嘴执行对象）
（设置的贴片头偏移）
（测量的贴片头偏移）
操作手册Ⅱ
4-120
测量内容
(1) 将 507 号吸嘴或 508 号吸嘴安装在设定贴片头上。
若测量对象贴片头的各 ATC 没有分配到上述吸嘴时，则会出现错误。没有分配上述吸嘴时，
请在测量前用“机器设置”的“ATC 吸嘴分配”分配吸嘴。
(2) 当校正块上无夹具时，应从夹具工作台将夹具移动到校正块上。
当不能吸取夹具时会发生错误。
发生错误时，请重新安装夹具。
(3) 把校正块的真空打开，吸取夹具。
(4) 用 OCC 识别夹具位置，测量与夹具中心位置的倾角。
此时若无法识别夹具的 2 个孔时，即为错误。出错时，请重新安装夹具。
(5) 用设置贴片头吸取夹具, 关闭校正块的真空。
(6) 用激光校准识别夹具。
(7) 由在(4)计算的夹具的倾角和(6)的识别结果计算激光校准安装角度和贴片头安装位置。
(8) 通过 OCC 识别校正块的位置，计算出中心位置与倾角。
(9) 将夹具安装在校准块的中心，把校准块的真空打开，吸取夹具。此时，对在(4)计算的夹
具倾角、 (7)计算的激光校准安装角度和贴片头安装位置、(8)计算的校准块倾角，进行
校正后贴装。
(10) 通过 OCC 来识别夹具的位置。
此时，若相对于校正块的位置偏差为绝对值 1mm 以上时，即为错误。错误时，有可能必须
重新设置 MS 参数。
(11) 重复（4）到（10）的操作程序。
