4-7-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、
贴片的最佳时机值。
当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。
（选择吸嘴执行对象） （选择贴片头执行对象）

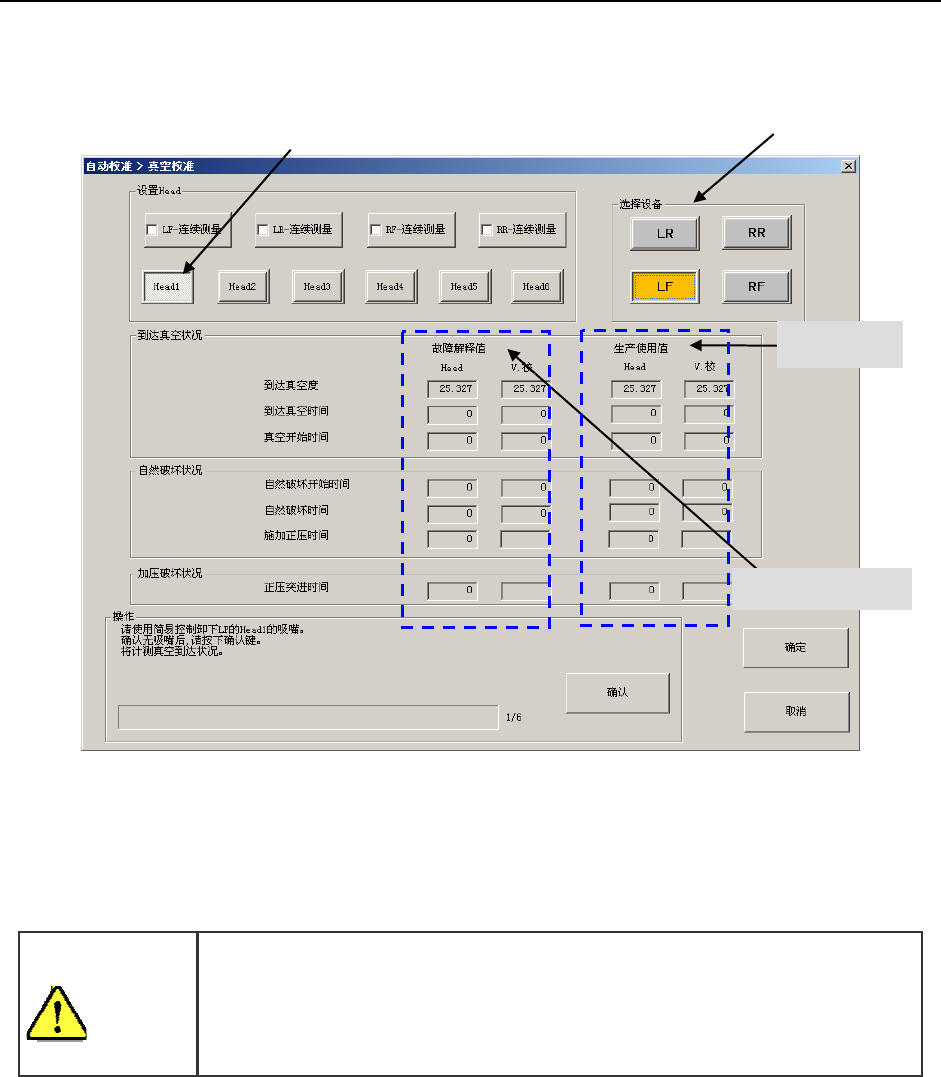

图 4-7-2-4-1 真空校准画面
选择“确认”后，会进行 4 种检测。
检测结束后，会进行“故障解析”，显示有可能异常的位置。
警告
按下“确认”后轴将移动。
在按“确认”之前，请务必确认没有人在装置内部作业。另外，为防止人身
伤害，在机器运转过程中切勿把手伸入设备内部，脸和头也不要靠近设备。
（测量的值）
（正常时记录的值）
操作手册Ⅱ
4-122
4-8 其它
4-8-1 记录工具（Log Tool）
记录工具的功能在于：以文件方式保存设备的运行状态记录和结果，便于分析设备的故障原因。
如果发生故障，可按下列方法操作，取得记录(错误发生记录)。
注意
发生故障时，应及时启用记录工具，取得记录。如不及时取出记录，
其他动作继续执行 2～3 分钟以后，故障记录可能消失。
4-8-1-1 记录工具
(1)从初始画面上，选择“文件”→“文件管理（资源管理器）”。
(2)从“D:\Juki\Tools”文件夹里，双击“Log.bat”（由于电脑的设置不同，有时不显示后綴 bat）。
(3)在“D:\Juki\LOG\LogData” 文件夹里，会生成“log.log”文件。请将“log.log”送 到 JUKI
公司。公司可能可以对错误内容进行分析。
操作手册Ⅱ
4-123
4-8-2 自动取得记录功能
在一段期间内不启用上述记录工具，也可自动取得生产时的记录。
4-8-2-1 取得出错时的自动记录
出错编号在 530000～901000 范围内的错误（以生产时的错误为主），不启用记录工具，也
可自动获得。但不包括操作错误
(开盖、按下紧急停止按钮、操作时测出传送带浮动、区域
标准传感器测出
) 等问题。
(1)保存记录

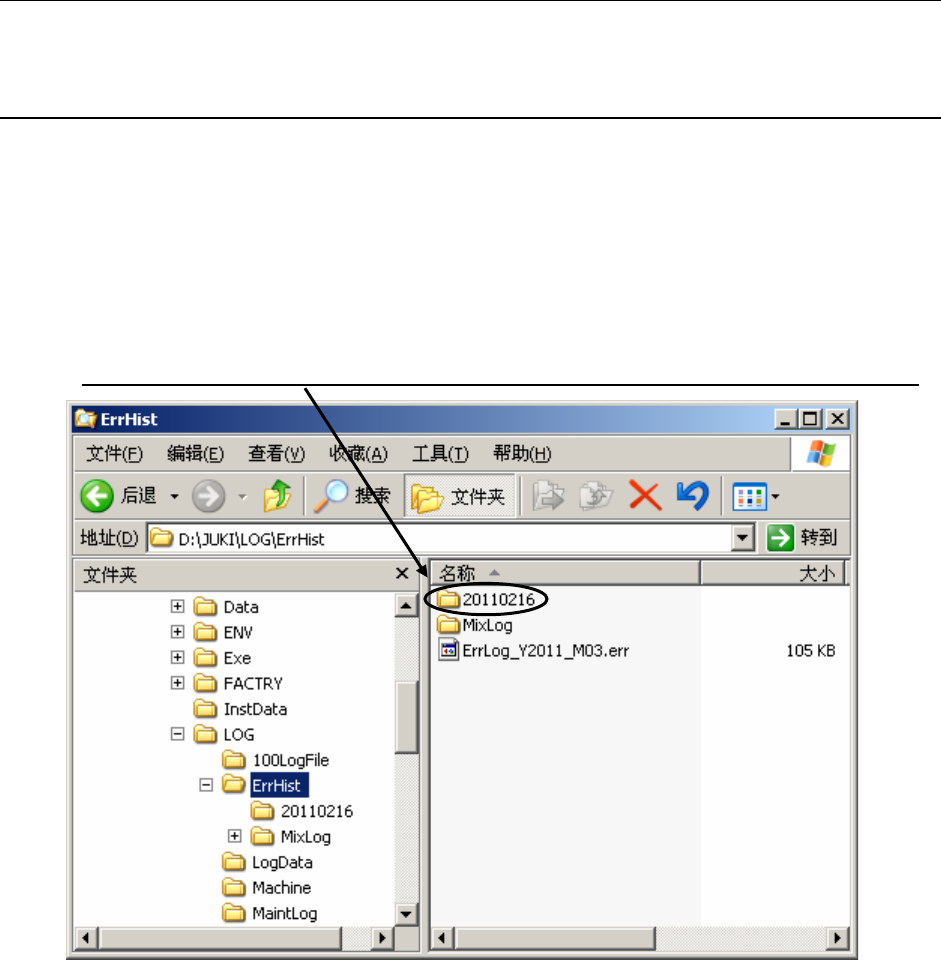

在“D:\juki\Log\ErrHist”里有以月为单位生成的文件夹，以“出错号码(日-时分秒).log”形式保
存。
例）2011 年 2 月 16 日 12 时 34 分 56 秒发生“E650100”错误时：
在 D:\Juki\LOG\ErrHist\20110216 文件夹中保存的文件：E650100(16-12h34m56s).log。
(2)删除记录
只保存
2 个月的记录，之前的旧记录会被自动删除。
例）某天第一次出错时，错误记录会保存到发生日的文件夹里，与此同时全部删除从该日开始 2
个月以前的日期文件夹内的记录。
(3)错误发生经历文件
画面显示出错/警告提示后，将生成“D:\Juki\Log\ErrHist”文件夹，以文本形式保存全月提示记
录。此文件与年月对应命名。例如 2011 年 2 月记录为：
D:\Juki\Log\ErrHist\ErrLog_ Y2011_M02.err
