操作手册Ⅱ 5-15 1) 请目检确认贴片头单元正面部过 滤器箱内的空气过滤器没 有脏污。 ✎ 检查过滤器脏污的方法 ✎ 在主画面上选择“维护”→“机器自动校准” ， 再执行“设置组”→“真空校准” 。 （参见“4-7-2-4 真空校准” ） 执行结果若有问题，会显示提示，敦促更换。 2) 有脏污时，请更换新过滤器。 1) 把过滤器箱的「固定螺丝②」 （前后 4 ｢ 处）拧松，取下 过滤器箱 U ｣ ①。 2) ｢｣ 检查 过滤器③ 有…
操作手册Ⅱ
5-14
(3)管道系统图(统一更换台，4处通用)
(4)管道系統图(切带刀、4处通用)
通向歧管
通向后侧
前侧
通向联管节
Y
切断方向
操作手册Ⅱ
5-15
1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤器没
有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择“维护”→“机器自动校准”，
再执行“设置组”→“真空校准”。
（参见“4-7-2-4 真空校准”）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」（前后 4
｢
处）拧松，取下 过滤器箱 U
｣
①。
2)
｢｣
检查 过滤器③ 有无脏污。
3)
｢
若有脏污，请把 过滤器箱 L
｣
④ 中的「过滤器③」更换下来。
4)
｢｣
把 过滤器③ 插入「过滤器箱 L④」，要插到底，用「固定螺丝②」固定好。
此时，请确认「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
5-2-6 空气过滤器（LNC60 贴片头）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：螺丝刀 更换标准： 6 个月
过滤器③ 货号：E3052729000
①
①
②
③
④
⑤
操作手册Ⅱ
5-16

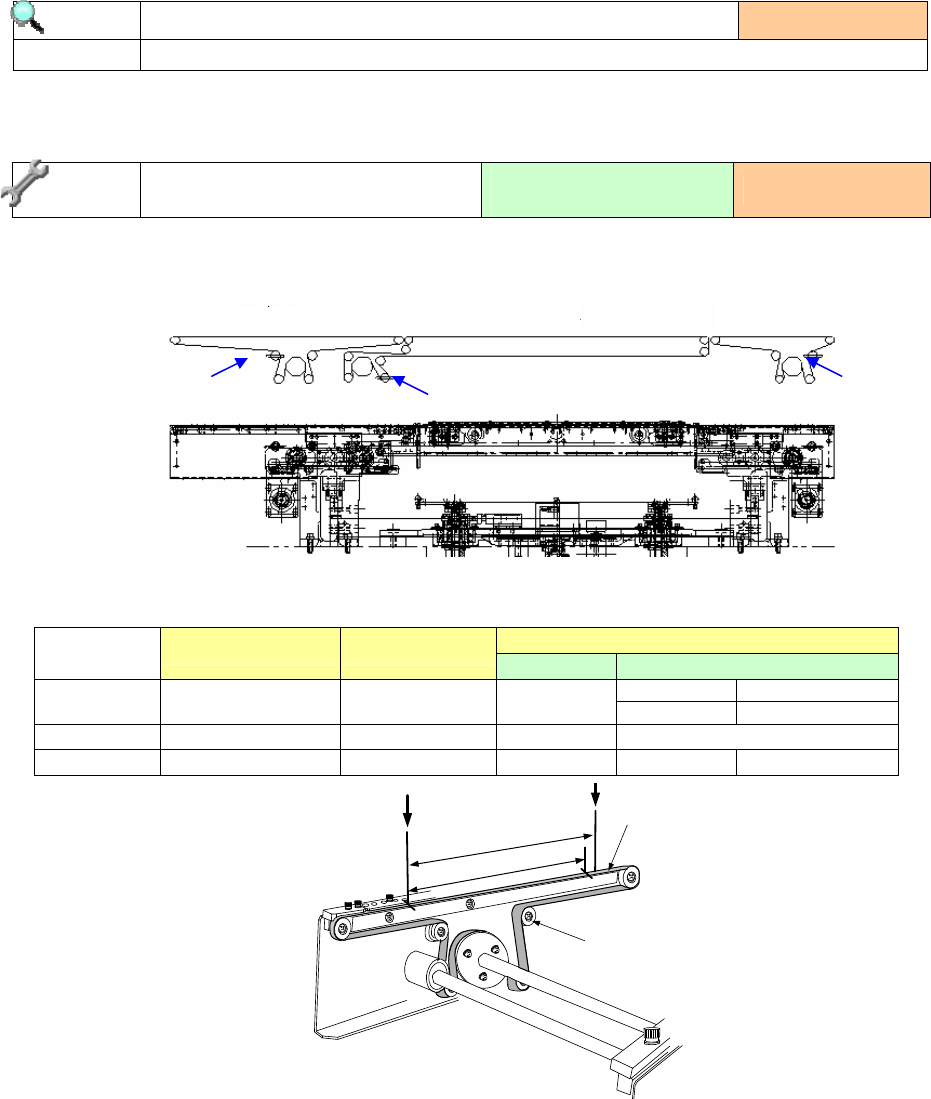

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1) 把安装在 A 部位长孔中的“调整传送带松紧用的滑轮”松开。
2）请从传送滑轮上拆下传送带，更换以下货号的传送带。
IN/OUT
STATION JOINT
ST 传送延长
150mm 40073709
L 基板规格 40046935 40046936 40046937
250mm 40073708
L-wide OP 40046935 40046936 40046938 -
XL 基板规格 40092069 40092061 40092060 200mm 40092062
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带松弛时(传送带没有张力)，用“油性笔等”在传送带上平坦部分间距200mm“B”处，
做2处标记。
② 按照与1)逆向步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到
201mm的位置上，拧紧传送滑轮。
请注意站点部分，不要因传送带张力加大而使传送轨上不来。
③ 安装完毕后，执行“手动控制”数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
检查项目
5-2-7 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
A
A
A
S 轨
轨 IN/OUT 轨
JOINT 轨
