5-4 注油

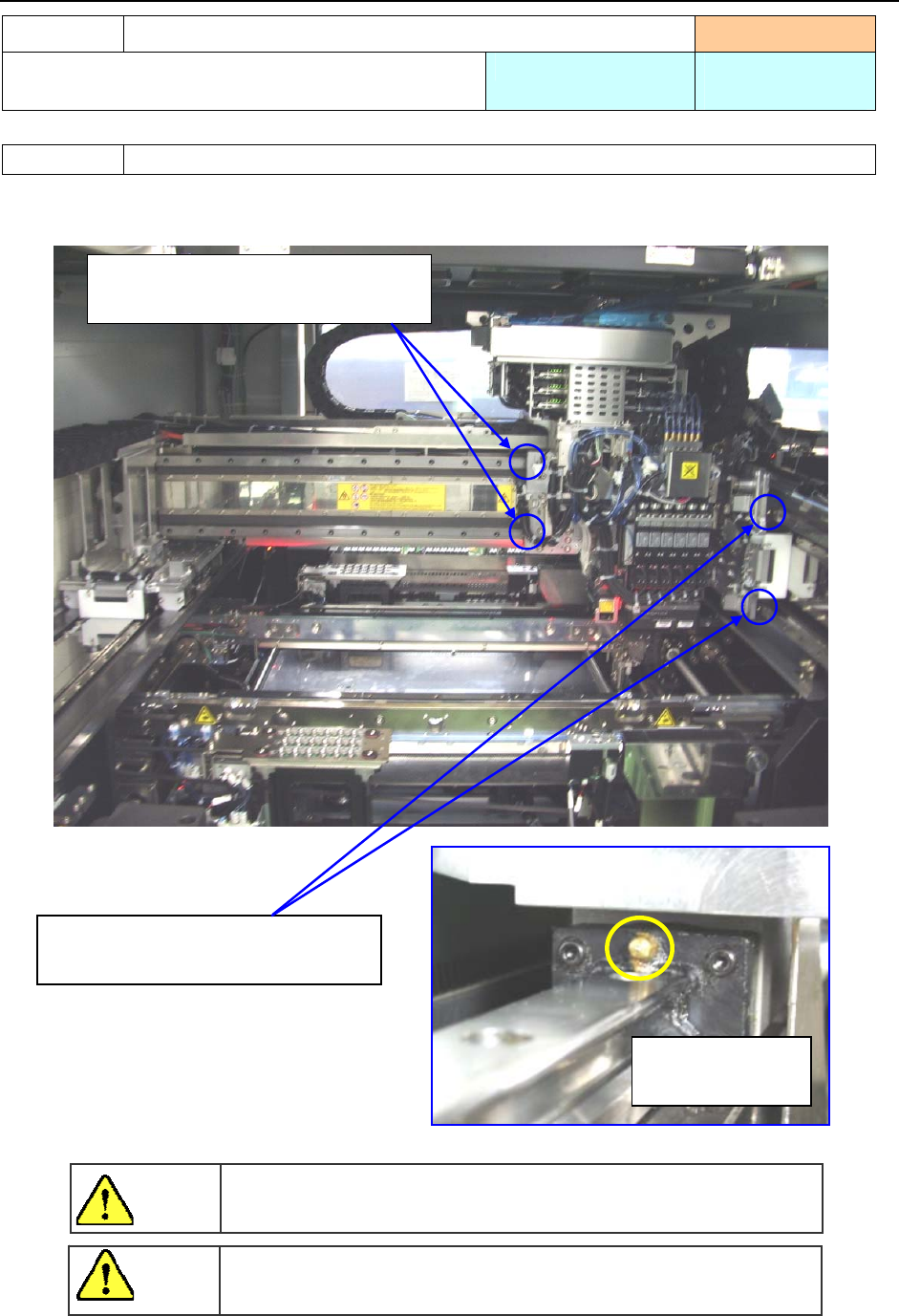

1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
5-4-1 XY轴直动单元
实施频度 ：每年
使用工具 ：黄油枪 使用润滑油 ：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
马达部位的轴承，请绝对不要注油（机械油、黄油）。
注
意
为防止突然起动造成事故，请在切断电源后再进行维护作业。
危
险
① X 轴直动单元轨道 上下 2 条
② X 轴直动单元 上下左右 4 处
③ Y 轴直动单元轨道 右 2 条
④ Y 轴直动单元 前后 4 处
黄油注入处
（黄油注入孔）
操作手册Ⅱ
5-36
１） スクリューシャフト 左右 1 本ずつ
①全面に黄油を塗布して下さい。
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
１）线性导轨 左右各 2 根，共 4 根
请全面地涂抹润滑油。
注油项目
5-4-2 传送螺旋轴（轴）
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
5-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
5-4-4 线性导轨
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：
6459 润滑油
*
①
①
1) 左右各 1 根螺旋轴
请在①处全面涂上黄油
1) 导轴 左侧 3 根，右侧 3 根，共 6 根
请在①处全面涂上黄油
操作手册Ⅱ
5-37
１）请在滑动沟槽部（导向部分）涂上黄油。
1)
｢｣
在 滚珠丝杠① 的轨道上涂上一层薄黄油(CG2 黄油)。
｢
在 花键轴
｣
② 上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 贴片头＞
注油项目
5-4-5 基板挡块部
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
5-4-6 滚珠丝杠和花键轴（贴片头部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
①ボールねじ
②スプラインシャフト
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注
意
ボ-ルねじ①
② 花键轴
① 滚珠丝杠
