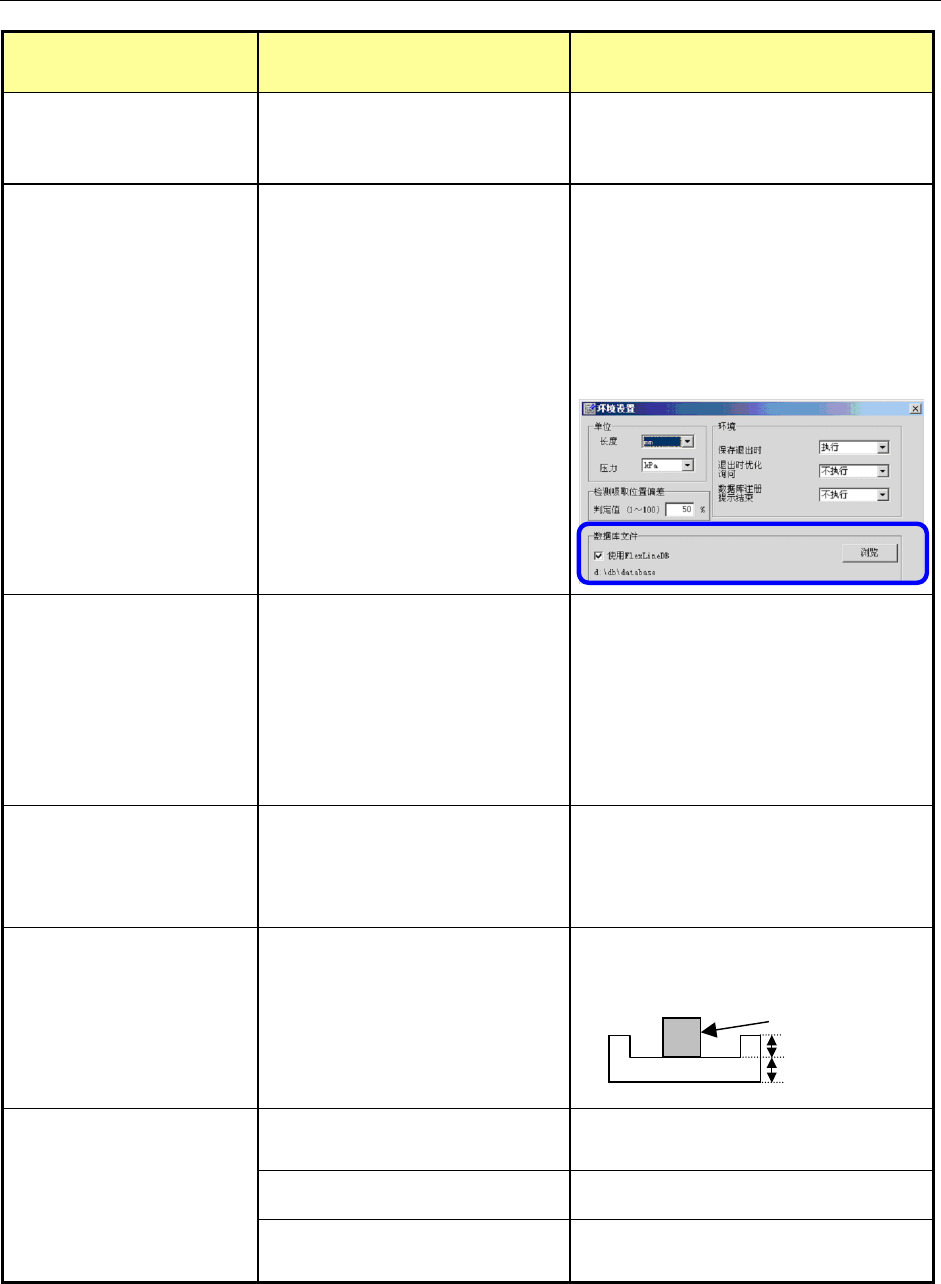

6-6 其它错误
现象 原因 措施
1) START（启动）/ STOP
（停止）开关不起作
用。
因安全方面措施，开关相反一侧
的安全盖打开时，开关为无效。
关闭开关相反一侧的安全盖。
2) 不能浏览数据库。 在“编辑程序”的“环境设置”
中设定的数据库文件不正确。
正确设置“编辑程序”的“文件”/“环
境设置”的“数据库文件”。
此外，请确认“使用 FlexlineDB”已
经勾选。 （参见 2-5-3 ）
使用 IS，要勾选“使用 IS 元件 DB”。
（服务器的连接有异常时，会出现错
误。）
3) 对已执行过优化的程
序再次实施优化后，原
设置的送料器配置出
现变化。或者想要改变
原有送料器配置，但即
使进行优化,也不能优
化。
未正确设定“优化”的“分割选
项”/“吸取数据”。
对“分割选项”的“吸取数据”进行
如下设定，以实施优化。
·要改变原有送料器的配置时
⇒设定：“全部分配”
·不想改变已有送料器的配置时
⇒设定为“分配（自动选择）状态项”
(参见 2-4-1-3-1)
4) 贴片点超出基板(或电
路)。
“基板数据”的“基板设计偏移
量”或“电路配置”设定错误。
重新设定“基板设计偏移量”或“电
路配置”，以使从基板原点到贴片坐标
进入到基板或电路中。
(参见 2-3-3-2)
5) 在处理连接器的情况
下，定心时元件碰到激
光。
“元件数据”的“吸取深度”设
定错误。
“吸取深度”应输入从元件上面到吸
嘴下面的距离。
① 元件的纵横尺寸颠倒
输入长宽尺寸时，应考虑符合元件供
应角度要求。(参见 2-3-5) )
② 激光表面脏污。 清扫激光表面。
6) 无法测量元件。
③ 吸嘴选择错误。 重新选择吸嘴。
(参见 1-4-1-3)
ノズル
吸着深さ
部品高さ
吸嘴
吸取深度
元件高度
操作手册Ⅱ
6-11
现象 原因 措施
① 由于已对“吸取数据”的吸取坐标
(X，Y)进行示教，因此，吸取坐标的
元件间尺寸已超出了可同时吸取的
范围。
① 重新示教“吸取数据”的吸取
坐标(X，Y)，将吸取坐标的元
件间尺寸控制在可同时吸取
的范围内。
② 正在进行吸取位置校正确认。这时，
由于吸取坐标在生产过程中自动校
正，有时元件之间的尺寸会超出可
吸取的范围。
②在“元件数据”的“吸取条件”
中，将“吸取位置校正”设定为
“否”。
（参见 2-3-5-2-4）
7）不同时吸取。
③ 处理 0402 元件的情况下正在使用
509 吸嘴。
③为了仅对 0402 元件吸取时进行
稳定的吸取操作，不要进行同时
吸取，必须按顺序进行吸取。因
此要将 0402 元件专用的 509 吸
嘴的同时吸取范围设置为 0mm。
<可同时吸取的范围>
吸嘴编号 同时吸取范围
501 0.075mm
500,502,503 0.15mm
504 0.25mm
505,506 0.4mm
507,508 1.0mm
509 0mm
例如： 在 500 号吸嘴情况下，如果
LNC60 的 L1 与 L2 之间超出
17mm±0.15mm，则不能同时
吸取。
