(7)指定贴片电路
设置是否使用贴片电路指定功能。在多面基板上生产时，如果预先知道不贴片的电路，可将对象
电路设置为不贴片的电路。
◆不使用：要在多面基板中不指定贴片电路而进行生产时，请选择此项。或是单板基板时请选择此
项。
◆使用 ：要在多面基板中指定贴片电路进行生产时，请选择此项。
・
选择“使用”坏板标记、“使用”指定贴片电路时，两者的功能会有效。
仅对电路配置中跳过的项目选择为“Yes”的电路，不进行坏板标记识别动作。
操作手册 II
2-11
2-3-3-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准（原点）”。
· 基板位置基准（原点）可设置在基板上或基板外的任意位置。
· 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。
进行元件贴片的贴片机装置，采用定位孔基准或外形基准进行基板定位。
这个定位机构与基板的“基板位置基准”的相对位置，必须根据“定位孔位置”、“基板设
计偏移量”的值来指定。
2-3-3-2-1 因基板的固定方式产生的基准差异
因定位孔基准/外形基准、传送方向、传送基准等因素，基准的确定方法各有不同。
(1) 基准

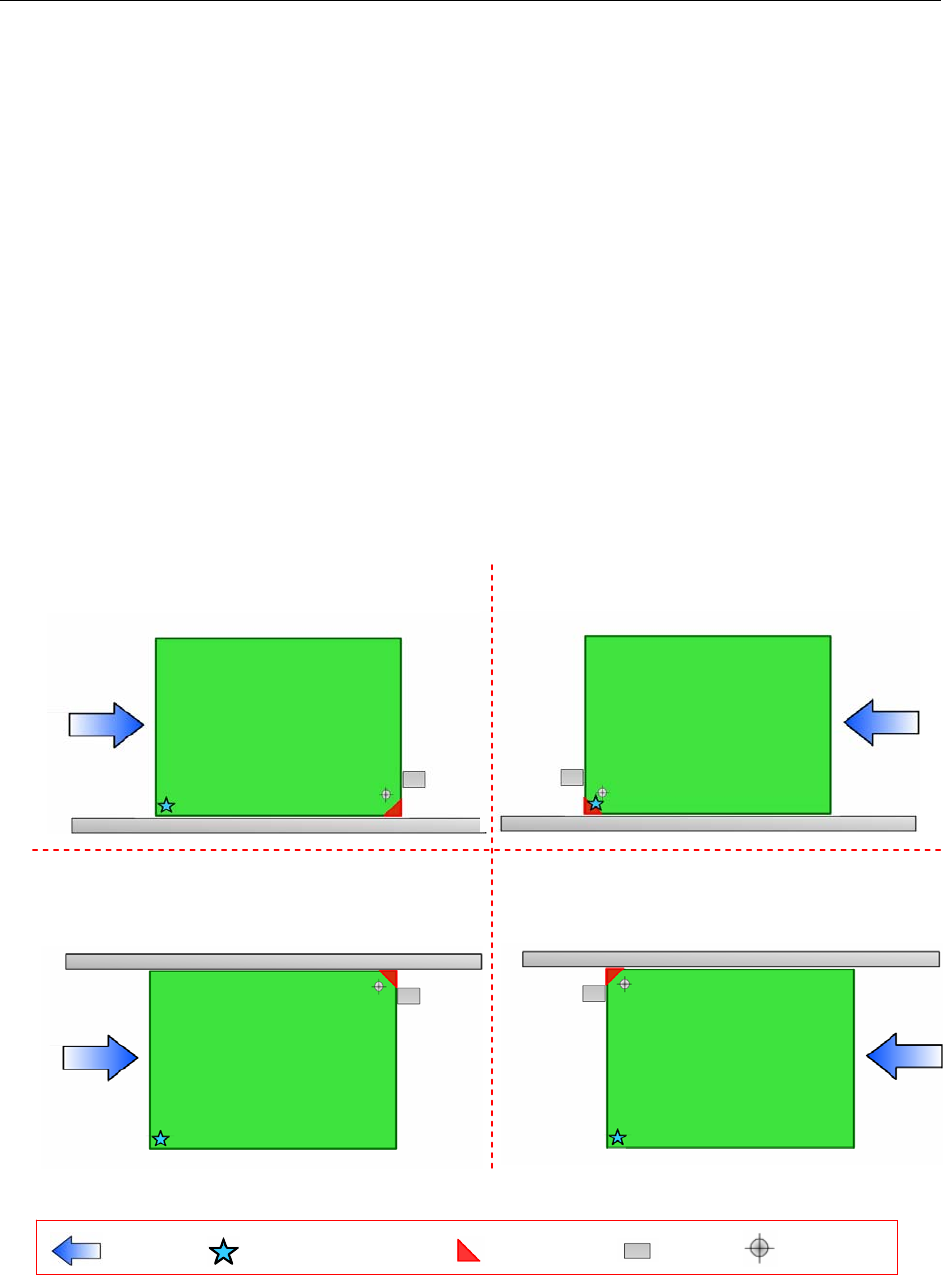

基准销的位置，根据传送的基准与方向，按下图来定义。(定位孔基准)
基板设计端点的位置，根据传送的基准与流动的方向，按下图来定义。(外形基准)
1)前面基准 2）前面基准
传送方向 从左到右 传送方向 从右到左
3）后面基准 4）后面基准
传送方向 从左到右 传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
挡块 定位孔销
操作手册 II
2-12
2-3-3-2-2 单板基板
是指在一块基板上仅存在一个电路的基板。
图 2-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
