保留所有权利 28 Servicemanual_UR5_en_3.2.6
3.1.6 底座关节—底座安裝支架
拆卸
有关详情和照片，请参见：3.1.4 将关节与配对关节分离的一般指南
1. 关闭控制器。
2. 拆卸对准螺钉。
3. 使用小螺丝刀或类似工具，轻轻取下黑色挠性扁型环，并将其绕在关节外壳上。
4. 将灰色的特氟隆环向后滑动。10 个螺钉可见，关节两侧各 5 个。使用 7mm 开口扳手，将螺钉大
约松开两整圈，每个螺钉大约 3 mm。
5. 将底座固定板和底座关节拉开，并沿相反方向轻轻扭转两个零件约 10 mm，直至到达机械止动位
置（孔为钥匙孔型）。
6. 从底座关节拉离底座固定板。
7. 断开底座固定板与底座关节之间的电线。
1 x 红色电线 = 48V DC
1 x 黑色电线 = 接地
黑色连接器 = 总线电缆 （注意连接器方位）

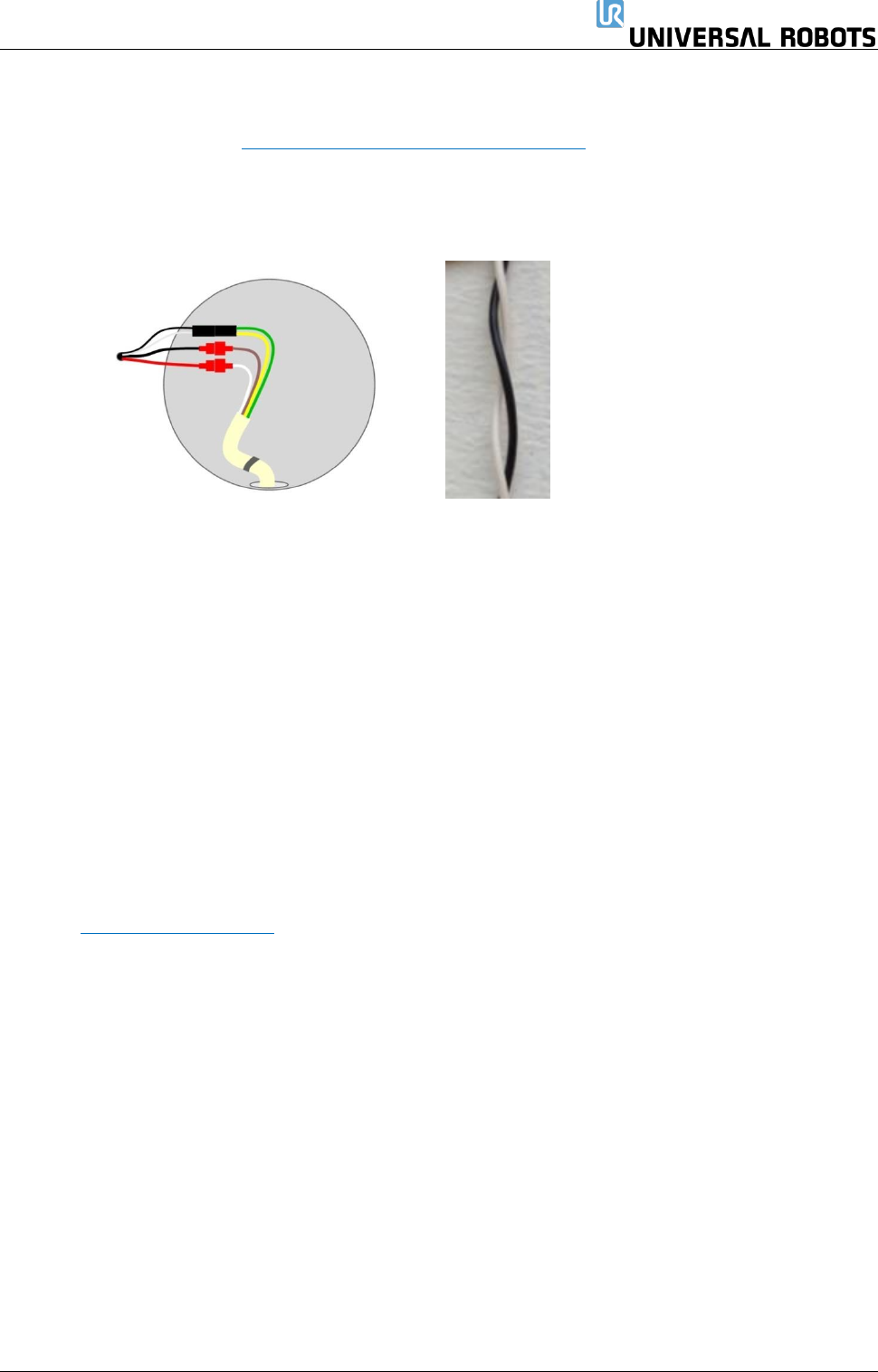

保留所有权利 29 Servicemanual_UR5_en_3.2.6
底座关节—底座安裝支架：组装
有关详情和照片，请参见：3.1.4 将关节与配对关节分离的一般指南
1. 根据图示，放回底座固定板，并重新连接电线：
2. 连接前，将通信电缆扭转 1.5 至 2 个整圈。
（可降低系统中的电气噪声）
3. 使用螺钉和垫圈，将底座固定板轻轻插入底座关节。
4. 确保垫圈完全插入并与螺栓头齐平（这至关重要），然后，沿相反方向轻轻扭转零件，直到达到
机械止动。
5. 轻轻拧紧 10 个螺钉，然后，交叉上紧至 2.6Nm。
6. 将灰色特氟隆环滑动到位，并轻轻地将扁型环放回至特氟隆环的顶部。
7. 安装定位螺钉，并拧紧至 0.4Nm。
8. 将蓝色盖子安装在底座关节上，并上紧至 0.4Nm。
9. 继续 3.1.16 双机械臂校准。 章节，对机器人进行校准。
保留所有权利 30 Servicemanual_UR5_en_3.2.6
3.1.7 肩部关节—底座关节
拆卸
有关详情和照片，请参见：3.1.4 将关节与配对关节分离的一般指南
1. 关闭控制器。
2. 拆下底座关节上的蓝色盖子。
3. 连接防静电腕带
4. 断开底座关节和肩部关节之间的电线
1 x 红色电线 = 48V DC
1 x 黑色电线 = 接地
黑色连接器 = 总线电缆（注意连接器方位）
5. 拆卸对准螺钉
6. 使用小螺丝刀或类似工具，轻轻取下底座和肩部之间的黑色挠性扁型环，并将其绕在关节外壳上。
7. 将灰色的特氟隆环向后滑动。10 个螺钉可见，关节两侧各 5 个。使用 7mm 开口扳手，将螺钉大
约松开两整圈，每个螺钉大约 3 mm。
8. 将底座关节和肩部关节拉开，并沿相反方向轻轻扭转两个零件约 10 mm，直至到达机械止动位置
（孔为钥匙孔型）。
9. 将底座关节从肩部关节上拉开。
