保留所有权利 46 Servicemanual_UR5_en_3.2.6
在 Move
（移动）
窗口中，使用 Up
（向上）
和 Down
（向下）
按钮，将关节旋转到正确的零位。
当关节处于正确位置时，按 STOP
（停止）
键。
保留所有权利 47 Servicemanual_UR5_en_3.2.6

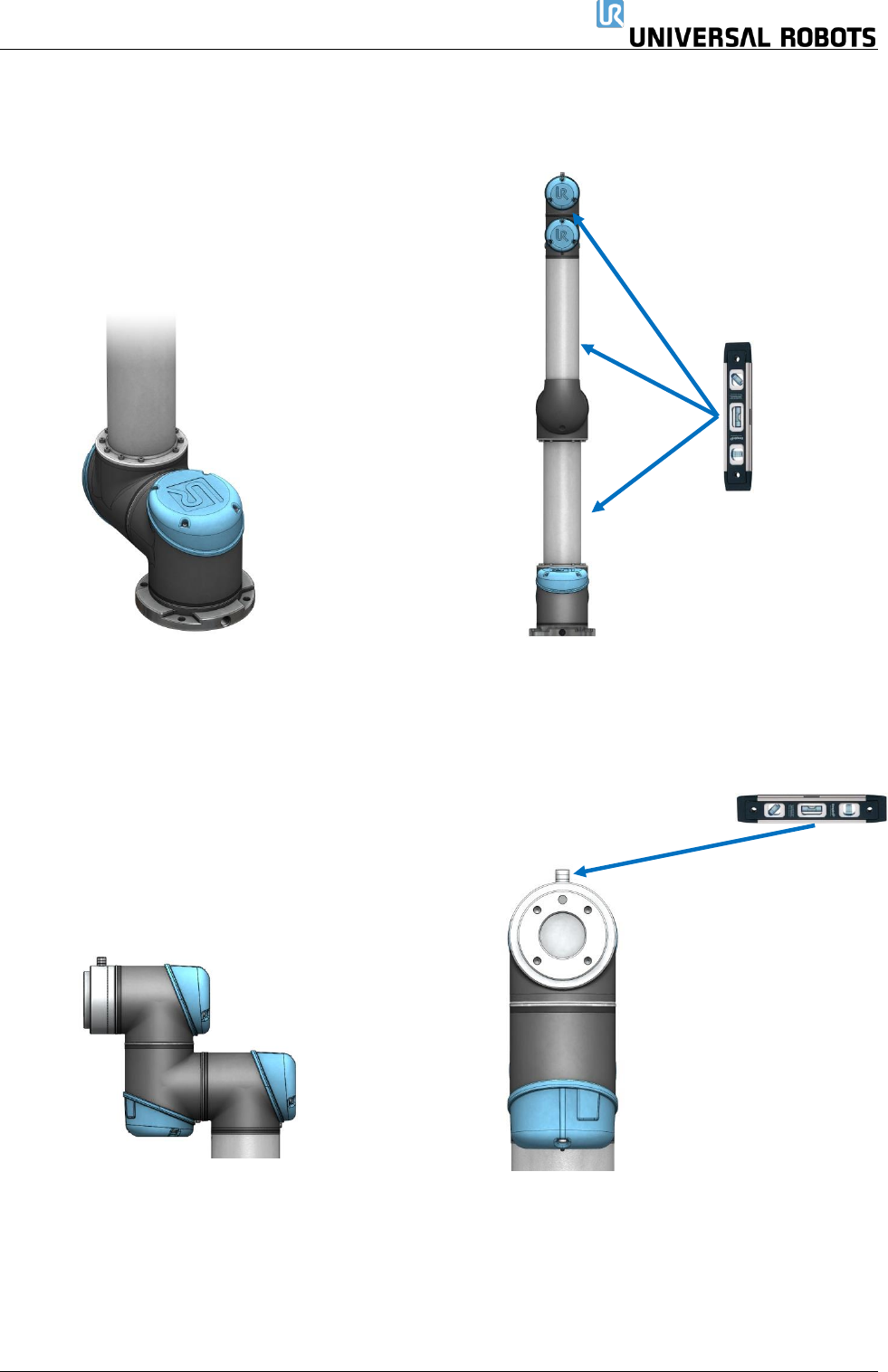

9. 零位例图
底座： 肩部、肘部、手腕 1：
底座零位对齐，以便输出法兰从垂直
对准偏离 180 度机器人底座后面的电
缆。
肩部、肘部和手腕 1 零输出法兰（假设底座
水平）。
确保机器人底座处于水平状态，用水准仪对
齐关节。
手腕 2： 手腕 3：
手腕 2 零位对齐类似至底座关节及工
具法兰平行带有手腕 1 输出法兰。
手腕 3 零位对齐，以便工具连接器指向上方。
在工具孔中安装两个螺栓，并用水准仪对齐关
节。
保留所有权利 48 Servicemanual_UR5_en_3.2.6

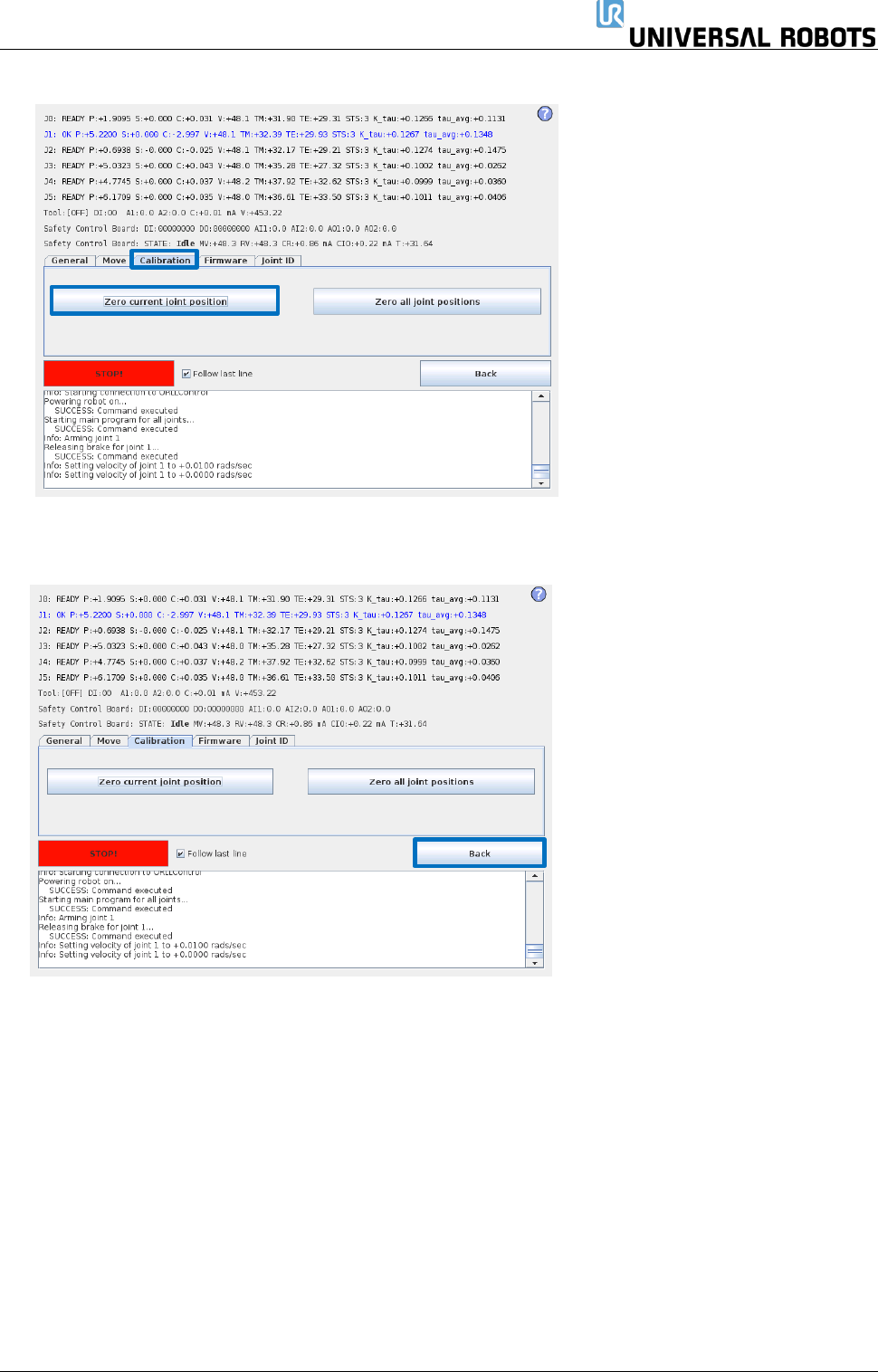

10. 选择 Calibration
（
校准
）
选项卡，然后按 Zero current joint position
（当前关节位置归零）
校准关节。
11. 按 Back
（返回）
，退出 Low Level Control（低级控制）。
