保留所有权利 57 Servicemanual_UR5 _en_3.2.6 • 连接工具法兰时 ，在通信线路上打 一个松 结，缩短通信线路，并 在重新连接工具法兰 时，最大限度地降低卡 住和损坏通信线路的 风险。
保留所有权利 56 Servicemanual_UR5_en_3.2.6
• 将电缆扎带安装在索环顶部。
• 用扎带工具拧紧并剪断。
• 拿起电源连接器：

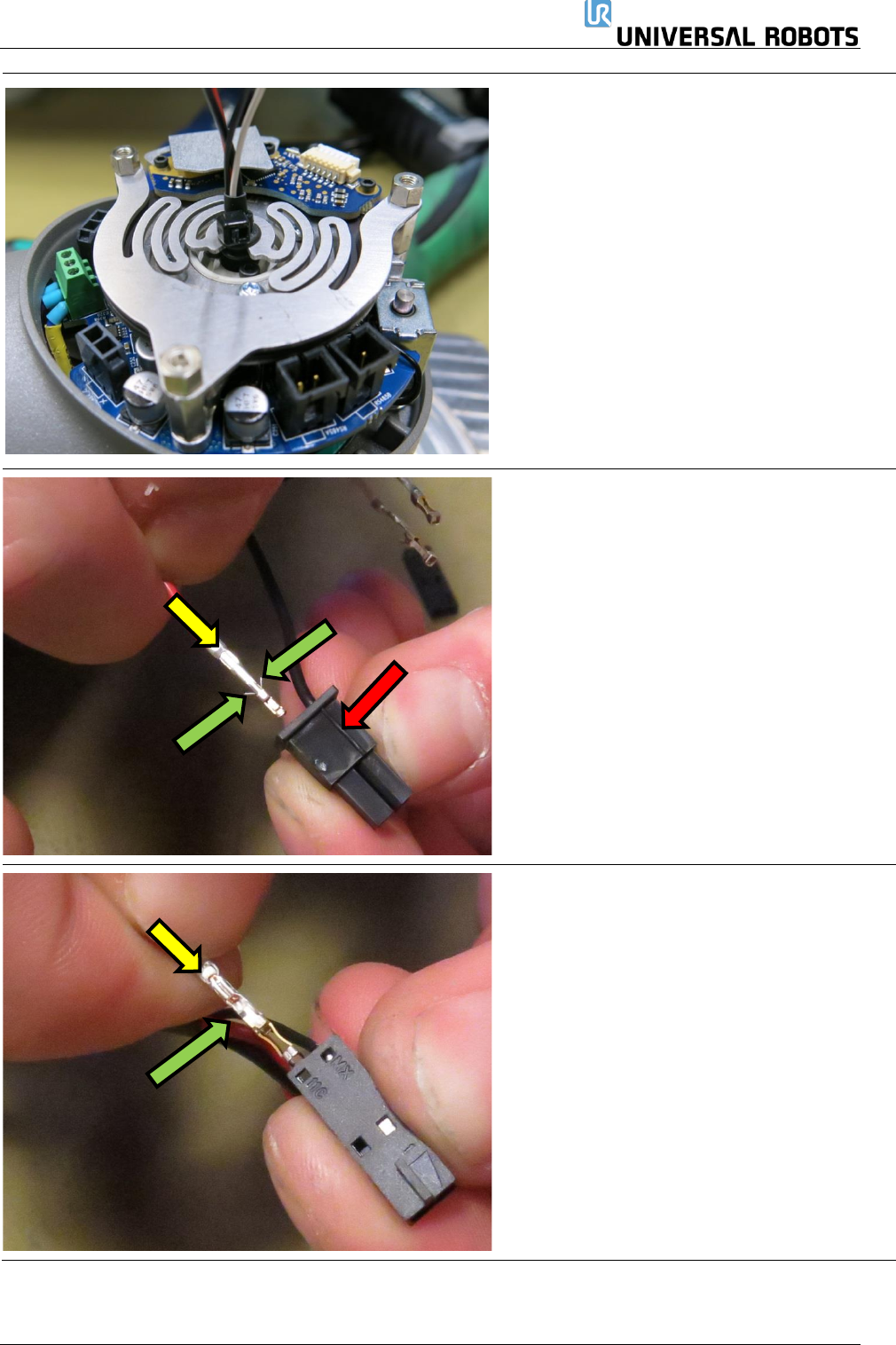

• 插入连接器引脚时，确保绿色箭头所示的倒
钩位于照片所示的位置。否则，将不会钩住
连接器内部，并会脱落。
• 将黑色连接器引脚插入标有线的插孔中，也
用红色箭头显示。记住如上所述，设置倒钩
方位。
• 将红色插入另一个插孔。
• 完成后，轻轻拉入电线，检查连接器引脚是
否牢固地钩住插头。
• 如果没有，检查倒钩的方位是否正确。如果
插入正确，使用工具按压引脚，确保一直推
入。
• 拿起通信电缆：
• 插入连接器引脚时，确保绿色箭头所示的倒
钩位于照片所示的位置。否则，将不会钩住
连接器内部，并会脱落。
• 将黑色连接器引脚插入标有“MX”的插孔。记
住如上所述，设置倒钩方位。正确插入时，
会听到“咔嗒”一声。
• 将白色引脚插入另一个插孔。
• 完成后，轻轻拉入电线，检查连接器引脚是
否牢固地钩住插头。
• 如果没有，检查倒钩的方位是否正确。如果
插入正确，使用工具，按压引脚，确保一直
推入。
保留所有权利 57 Servicemanual_UR5_en_3.2.6
• 连接工具法兰时，在通信线路上打一个松
结，缩短通信线路，并在重新连接工具法兰
时，最大限度地降低卡住和损坏通信线路的
风险。
保留所有权利 58 Servicemanual_UR5_en_3.2.6
3 号尺寸 – 零件号码：103503
• 如图所示，插入线束，电缆扎带朝向法
兰。
• 使用镊子或小一字螺丝刀，将垫圈安装到
挠性板中。
• 用镊子夹住热缩管，同时将索环滑入到
位。
