保留所有权利 62 Servicemanual_UR5_en_3.2.6
3.2 控制器
3.2.1 更换主机板 3.0
警告：
在更换控制箱内部的任何组件之前，必须完全关闭控制箱，这至关重
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
完成以下更换时，请遵循
3.0 处理易受静电损坏零件
中列出的指引
注意：
• 主机板 3.0 使用小型闪存卡。
• 主机板 3.1 使用 USB 存储盘。
1. 关闭控制器并断开电源线，打开控制器机柜，并拆除 3 个梅花头螺钉
保留所有权利 63 Servicemanual_UR5_en_3.2.6
2. 拆下铝盖板

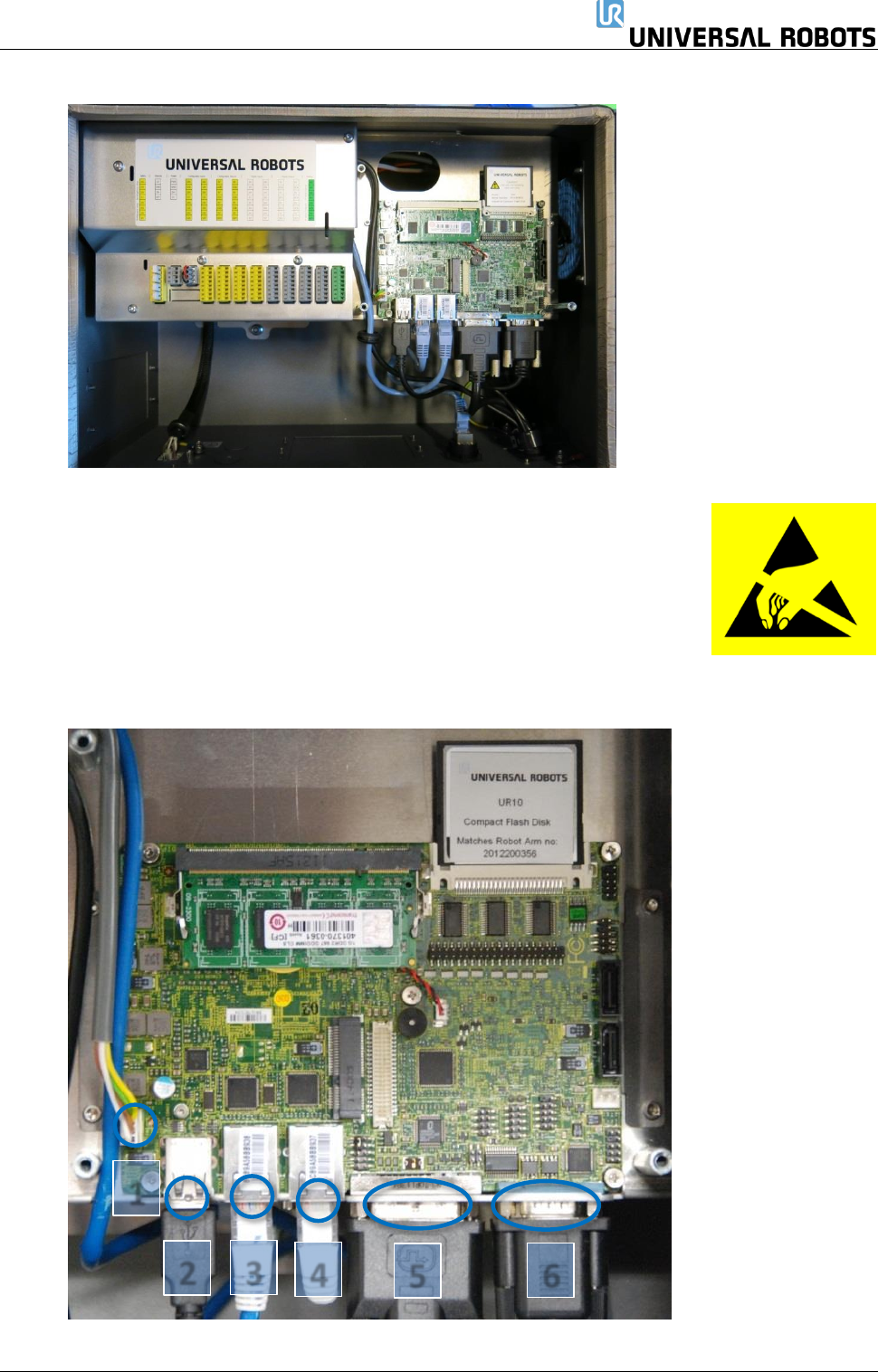

3. 从主机板上断开电缆连接：
1. 白色插头，带白色、棕色、黄色和绿色电线，12 V 电源
2. 黑色 USB 电缆用于示教器 USB 连接器
3. 以太网电缆至外部连接器
4. 以太网电缆至安全控制板 SCB
5. 用于示教器屏幕的 DVI 电缆
6. 用于 RS232-连接的黑色电缆，连接示教器触控屏
1
2
3
4
5
6
