保留所有权利 65 Servicemanual_UR5 _en_3.2.6 3.2.2 更换主机板 3.1 警告: 在更换控制箱内部的任 何组件之前,必须完全关 闭控制箱,这至关 重 要。 遵循 5.3.7 完成重启顺序 一节中的前 3 个步骤。 完成以下更换时 ,请遵循 3.0 处理易受静 电损坏零件 中列出的指 引 注意: • 主机板 3.0 使用小型闪存 卡。 • 主机板 3.1 使用 USB 存储盘。 主机板 3.1 来自序列号…

100%1 / 171
保留所有权利 64 Servicemanual_UR5_en_3.2.6
4. 2 个固定支架上拆下 4 个螺钉

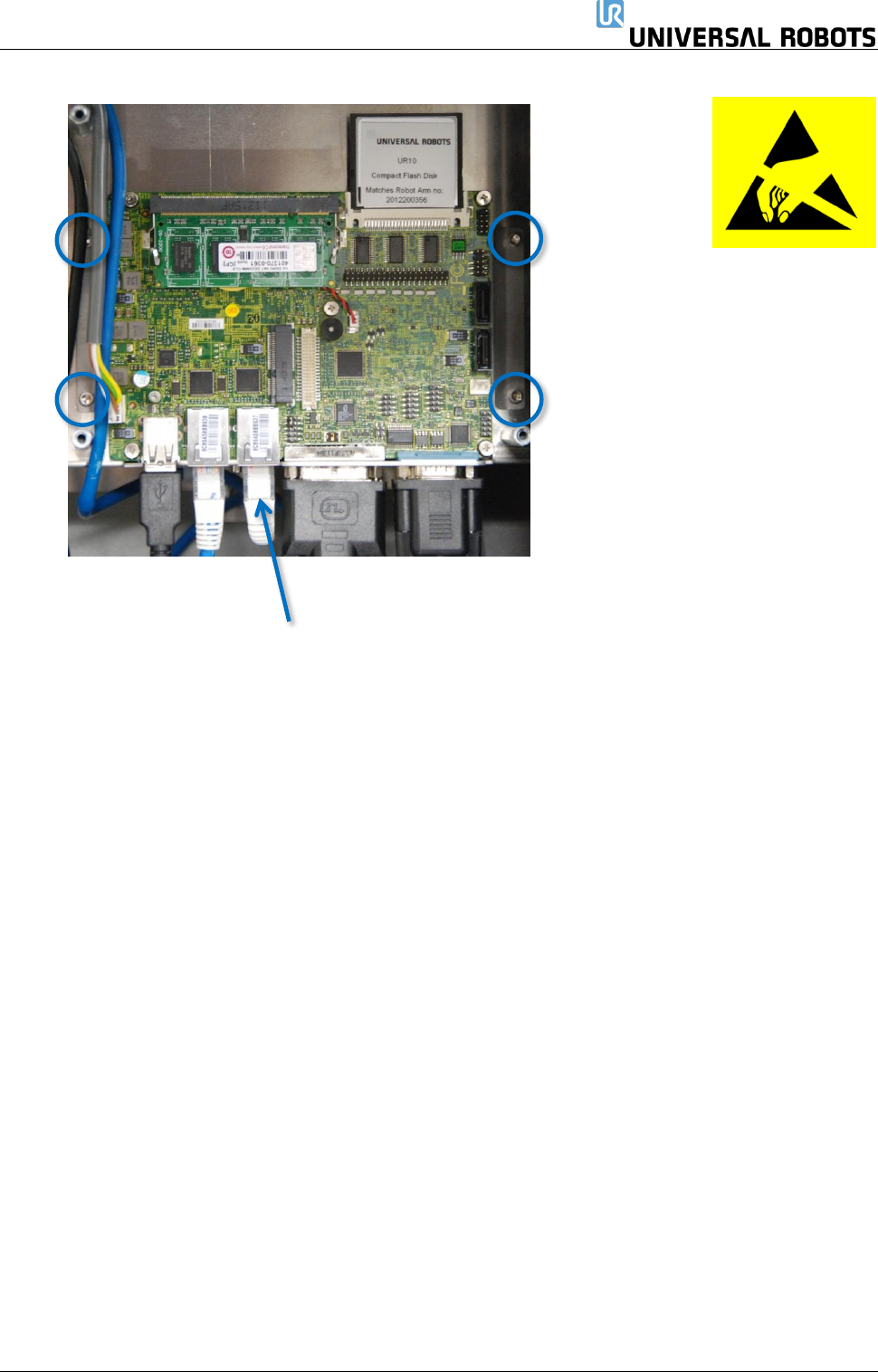

注意!以太网电缆至安全控制板
5. 如果控制器配有长孔支架,请替换为圆孔支架
6. 更换主机板,并轻轻拧 4 个螺钉
7. 6 根电缆插入正确的位置。请特别注意连接到安全控制板的以太网电缆其必须连接到主
机板上的正确连接器
8. 重新安装闪存卡和 RAM
9. 小心地放回铝盖板,确保安装正确,并用 3 个螺钉固定
10. 连接电源,并验证示教器功能是否正常。
保留所有权利 65 Servicemanual_UR5_en_3.2.6
3.2.2 更换主机板 3.1
警告:
在更换控制箱内部的任何组件之前,必须完全关闭控制箱,这至关
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
完成以下更换时,请遵循
3.0 处理易受静电损坏零件
中列出的指
注意:
主机板 3.0 使用小型闪存卡。
主机板 3.1 使用 USB 存储盘。
主机板 3.1 来自序列号:2016351864
1. 关闭控制器并断开电源线,打开控制器机柜,并拆除 3 个梅花头螺钉(合并控制箱上的 4 个螺钉)
2. 拆下铝盖板
保留所有权利 66 Servicemanual_UR5_en_3.2.6
3. 从主机板上断开电缆连接:
1. 白色插头,带白色、棕色、黄色和绿色电线,12 V 电源
2. 用于示教器屏幕的 DVI 电缆
3. 以太网电缆至安全控制 SCB
4. 以太网电缆至外部连接
5. 黑色 USB 电缆用于示教 USB 连接器
6. 用于 RS232-连接的灰色扁口电缆,连接示教器触控屏
1
2
3
4
5
6
