保留所有权利 83 Servicemanual_UR5_en_3.2.6

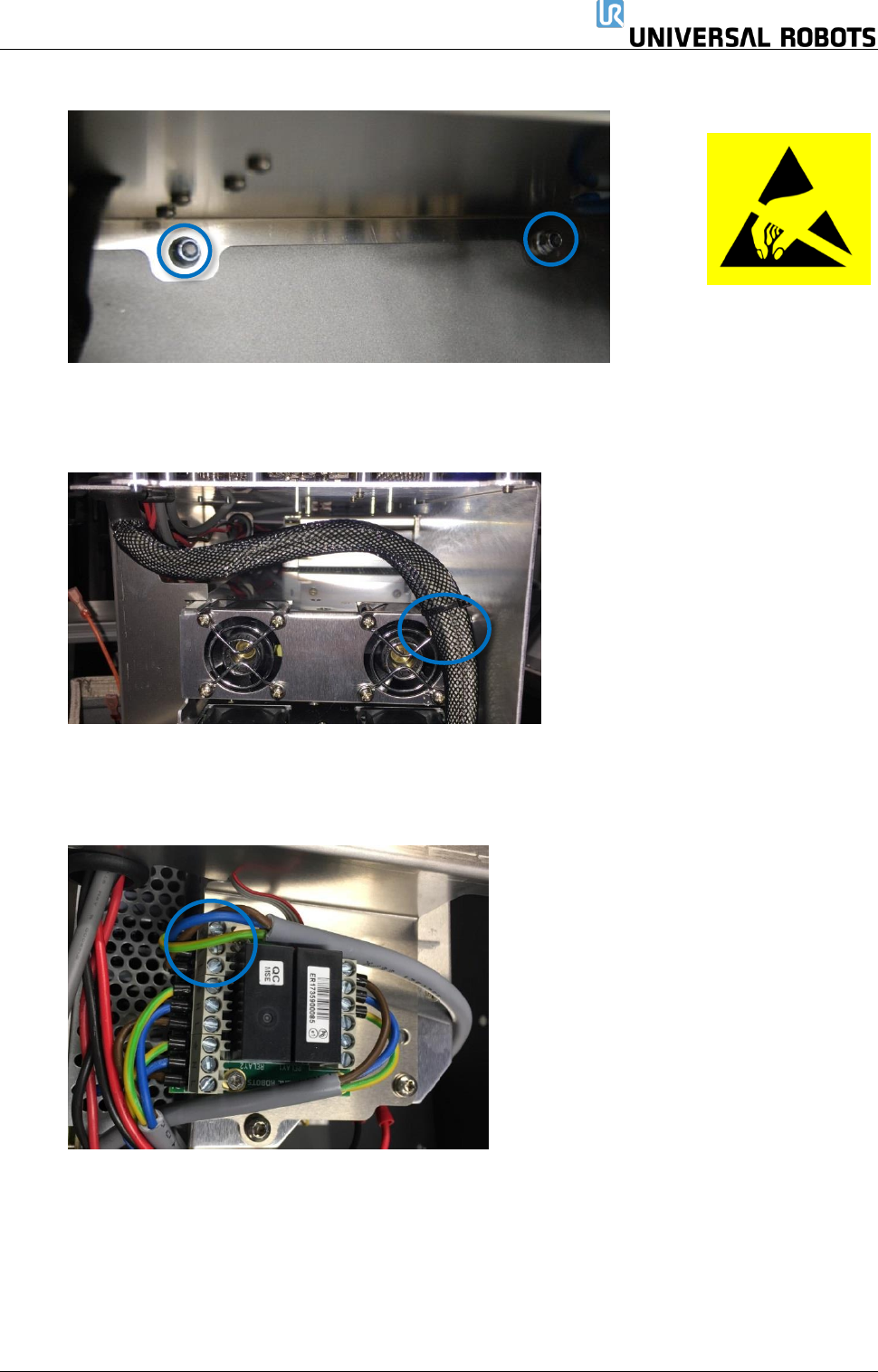

4. 拆下控制器模块底部的 2 个螺母（M6）。

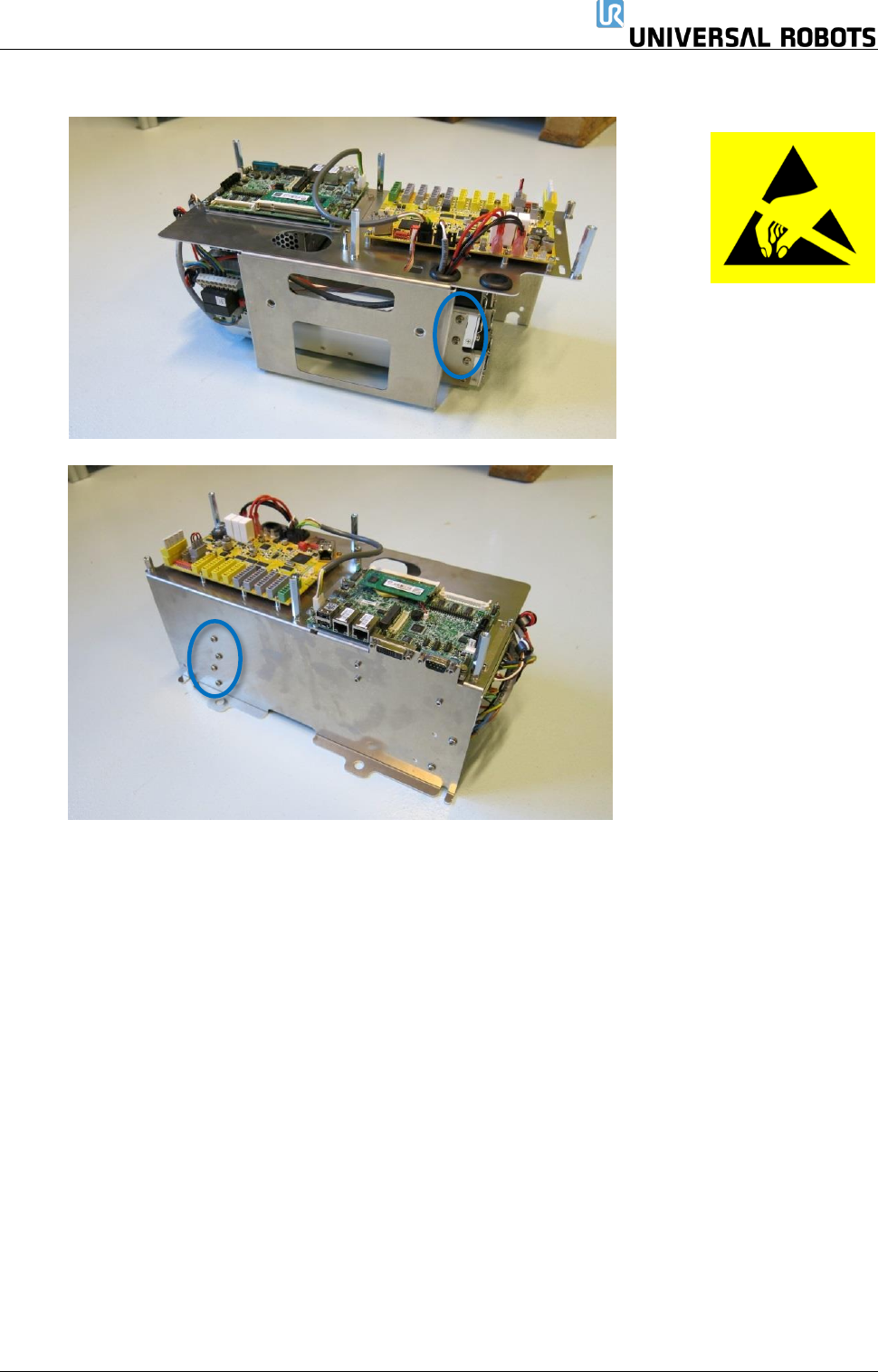

5. 轻轻地从控制箱中取出控制器模块。
6. 模块逆时针转动 90° 度，并将其放在控制器边缘。
7. 剪断连接机器人电缆的电缆扎带，从安全控制板上拔下连接器，然后拆下电缆。
8. 模块顺时针转动 180° 度，并将其放在控制器边缘。
9. 拆下分电盘上的电源连接。
模块现在从控制器上松开。
10. 电源位于控制器模块下方的机架中，两个 48V 电源位于机架中较低的位置（UR3 和 UR5 有一
个，UR10 有两个 48V 电源）。
拆下 48V 电源之前，先标记电线，然后将其从电源上断开。
保留所有权利 84 Servicemanual_UR5_en_3.2.6
11. 从机架侧拆下将有缺陷的 48V 电源固定到位的螺钉。
12. 使用新电源替换有缺陷的 48V 电源。
13. 重新连接 48V 电源的电线。
14. 按照相反的顺序重新安装控制器模块，并重新连接风扇的 2 根导线和示教器的电缆。
15. 小心地放回铝盖板，确保安装正确，并用螺钉固定到位。
16. 连接电源，并验证示教器功能是否正常。
保留所有权利 85 Servicemanual_UR5_en_3.2.6
3.2.6.2 合并控制箱
警告：
在更换控制箱内部的任何组件之前，必须完全关闭控制箱，这至关重
要。
遵循 5.3.7 完成重启顺序一节中的前 3 个步骤。
在完成以下更换时，请遵循
章节
3.0 处理易受静电损坏零件
更换控制箱中的 48V 电源：
注意：使用相同的步骤，关闭电源和拆下铝盖板，如 3.2.1 更换主机板 3.0, 3.2.2
更换主机板 3.1，
或
3.2.4 更换安全控制板所述。
1. 拆除示教器电缆 – 参见上一节
2. 从 SCB 断开所有标记的电线。
