SIPLACE 80S-15 /OPTIONS 0 - 7 SIPLACE 80-S15 /OPTIONS De tailed Circ uit Diag rams Symbols an d Drawing Numbering Sy stem Edition 05/9 8 0.1.14 Beispiele für T ransistoren / Examples of transistors 0.1.15 Beispiele für l…
Symbols and Drawing Numbering System SIPLACE 80-S15/OPTIONS Detailed Circuit Diagrams
Edition 05/98
0 - 6 SIPLACE 80S-15/OPTIONS
0.1.11 Induktivitäten / Inductors
0.1.12 Besondere Kennzeichen für Halbleiterelemente /
Qualifying symbols particular to semiconductor devices
0.1.13 Beispiele für Halbleiterdioden / Examples of semiconductor diodes
Nr./No. Schaltzeichen/Symbol Beschreibung Description
04-03-01
Induktivität
Spule
Wicklung
Drossel
Inductor
Coil
Winding
Choke
04-03-02
Induktivität
Spule
Wicklung
Drossel
Inductor
Coil
Winding
Choke
Nr./No. Schaltzeichen/Symbol Beschreibung Description
05-02-01 Schottky-Effekt Schottky effect
05-02-02 Tunnel-Effekt Tunnel effect
05-02-03 Durchbruch-Effekt in einer Richtung Unidirectional breakdown effect
05-02-04
Durchbruch-Effekt in beiden Richtun-
gen
Bidirectional breakdown effect
05-02-05
Backward-Effekt
Rückwärts-Effekt
Unitunnel-Effekt
Backward effect (unitunnel effect)
Nr./No. Schaltzeichen/Symbol Beschreibung Description
05-03-01 Halbleiterdiode, allgemein
Semiconductor diode,
general symbol
05-03-02 Leuchtdiode, allgemein Light emitting diode, general symbol
05-03-06
Diode für Betrieb im Durchbruch
z-Diode
Esaki-Diode
Breakdown diode, unidirectional
Voltage regulator diode
Esaki-diode
05-03-09
Zweirichtungsdiode
Diac
Bidirectional diode
Diac
SIPLACE 80S-15/OPTIONS 0 - 7
SIPLACE 80-S15/OPTIONS Detailed Circuit Diagrams Symbols and Drawing Numbering System
Edition 05/98

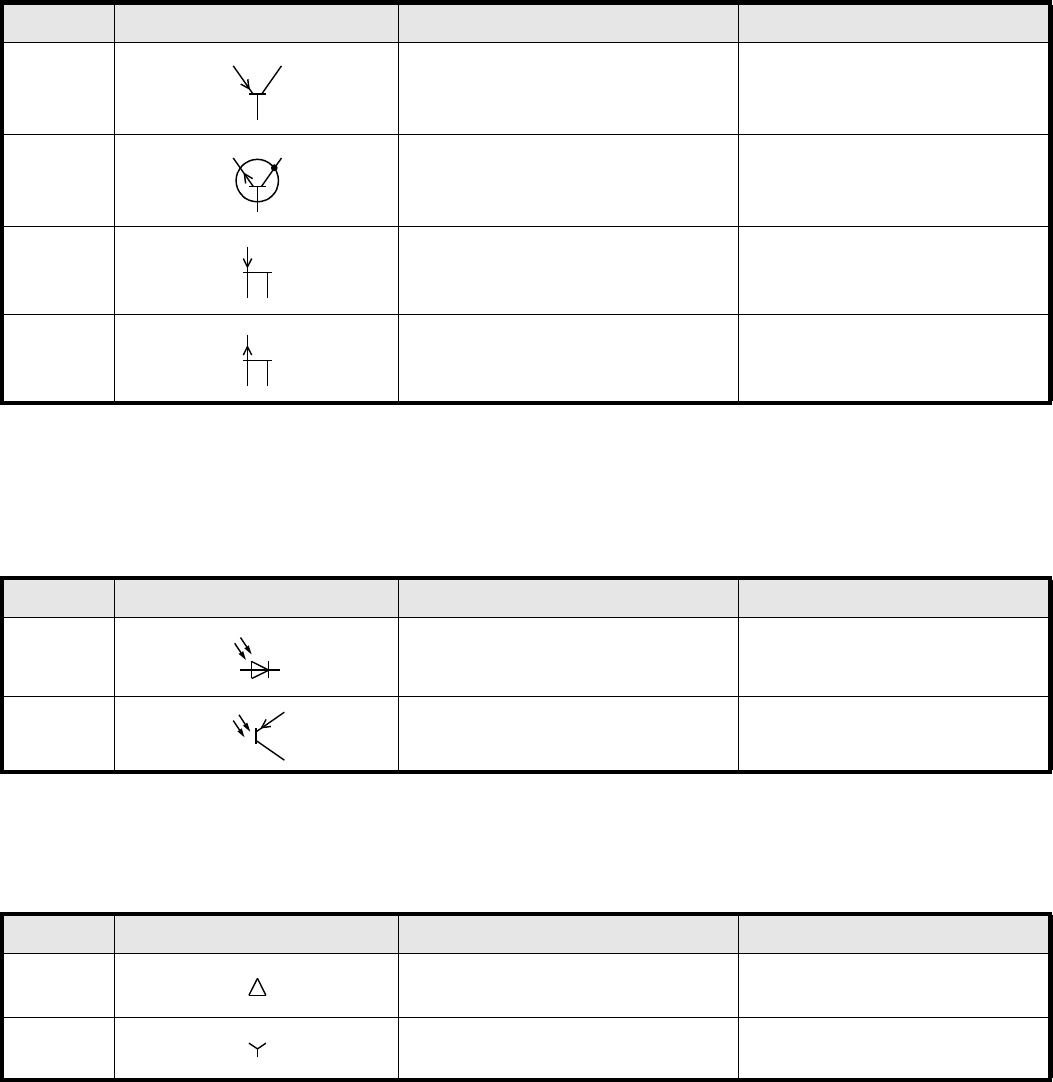

0.1.14 Beispiele für Transistoren / Examples of transistors
0.1.15 Beispiele für licht- und magnetfeldempfindliche Elemente /
Examples of photo-sensitive and magnetic field sensitive devices
0.1.16 Intern verbundene Wicklungen / Internally connected windings
Nr./No. Schaltzeichen/Symbol Beschreibung Description
05-05-01 PNP-Transistor PNP transistor
05-05-02
NPN-Transistor, bei dem der Kollektor
mit dem Gehäuse verbunden ist
NPN transistor with collector con-
nected to the envelope
05-05-09
Sperrschicht-Feldeffekt-Transistor
(JFET) mit N-Kanal
Junction field effect transistor with
N-type channel
05-05-10
Sperrschicht-Feldeffekt-Transistor
(JFET) mit P-Kanal
Junction field effect transistor with
P-type channel
Nr./No. Schaltzeichen/Symbol Beschreibung Description
05-06-02
Diode, lichtempfindlich
Photodiode
Photodiode
Photo-conductive device with asym-
metrical conductivity
05-06-04
Transistor, lichtempfindlich
Phototransistor, PNP-Typ dargestellt
Phototransistor, PNP type shown
Nr./No. Schaltzeichen/Symbol Beschreibung Description
06-02-05 Dreiphasenwicklung, Dreieckschaltung Three-phase winding, delta
06-02-07 Dreiphasenwicklung, Sternschaltung Three-phase winding, star
Symbols and Drawing Numbering System SIPLACE 80-S15/OPTIONS Detailed Circuit Diagrams
Edition 05/98
0 - 8 SIPLACE 80S-15/OPTIONS
0.1.17 Maschinenarten / Types of machines
0.1.18 Allgemeine Symbole / General symbols
0.1.19 Beispiele für Transformatoren mit getrennten Wicklungen /
Examples of transformers with separate windings
Nr./No. Schaltzeichen/Symbol Beschreibung Description
06-04-01
Maschine, allgemein
An die Stelle des Sterns (*) muß eines
der folgenden Kennzeichen eingetra-
gen werden:
C Umformer
G Generator
GS Synchrongenerator
MMotor
MG Als Generator oder als Motor
nutzbare Maschine
MS Synchronmotor
Anmerkung:
Die Schaltzeichen 02-02-01und 02-02-
04 dürfen hinzugefügt werden.
Machine, general symbol
The asterisk * shall be replaced by a
letter designation as follows:
C synchronous converter
G generator
GS synchronous generator
M motor
MG machine capable of use as a
generator or motor
MS synchronous motor
Note:
Symbols 02-02-01 and 02-02-04
may be added.
06-04-02 Linearmotor, allgemein Linear motor, general symbol
06-04-03 Schrittmotor, allgemein Stepping motor, general symbol
Nr./No. Schaltzeichen/Symbol Beschreibung Description
06-09-02 Transformator mit zwei Wicklungen Transformer with two windings
Nr./No. Schaltzeichen/Symbol Beschreibung Description
06-10-08
Drehstromtransformator,
Stern / Dreieckschaltung
Three-phase transformer,
connection star-delta
M
M
