PTS-NXT2-01JE - 第229页
SIDE COVER(LEFT) サイドカバー(左) UJ01902 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB008R2 1 COVER, SIDE カバー サ イド FE 2 H5426S 3 BOLT, HEX SOCKET ボル ト 六 角穴 M04X018(3…
BB
AA
BB
AA
EE
EE
OPTION
48
19
20
21
22
23
24
27
26
25
68
28
29
30
31
32
33
34
35
36
37
34
35
36
37
39
40
41
42
16
17
18
29
47
65
51
52
53
54
55
56
56
57
58
59
59
58
60
61
62
63
64
63
64
69
38
38.1 (OPTION)
72
75
71
70
1
2
3
4
5.1
6
7
8
9
10
11
12
13
14
15
43
44
45
46
5.2
5
73
74
UJ01902
228
PTS-NXT2-01JE Vol.1

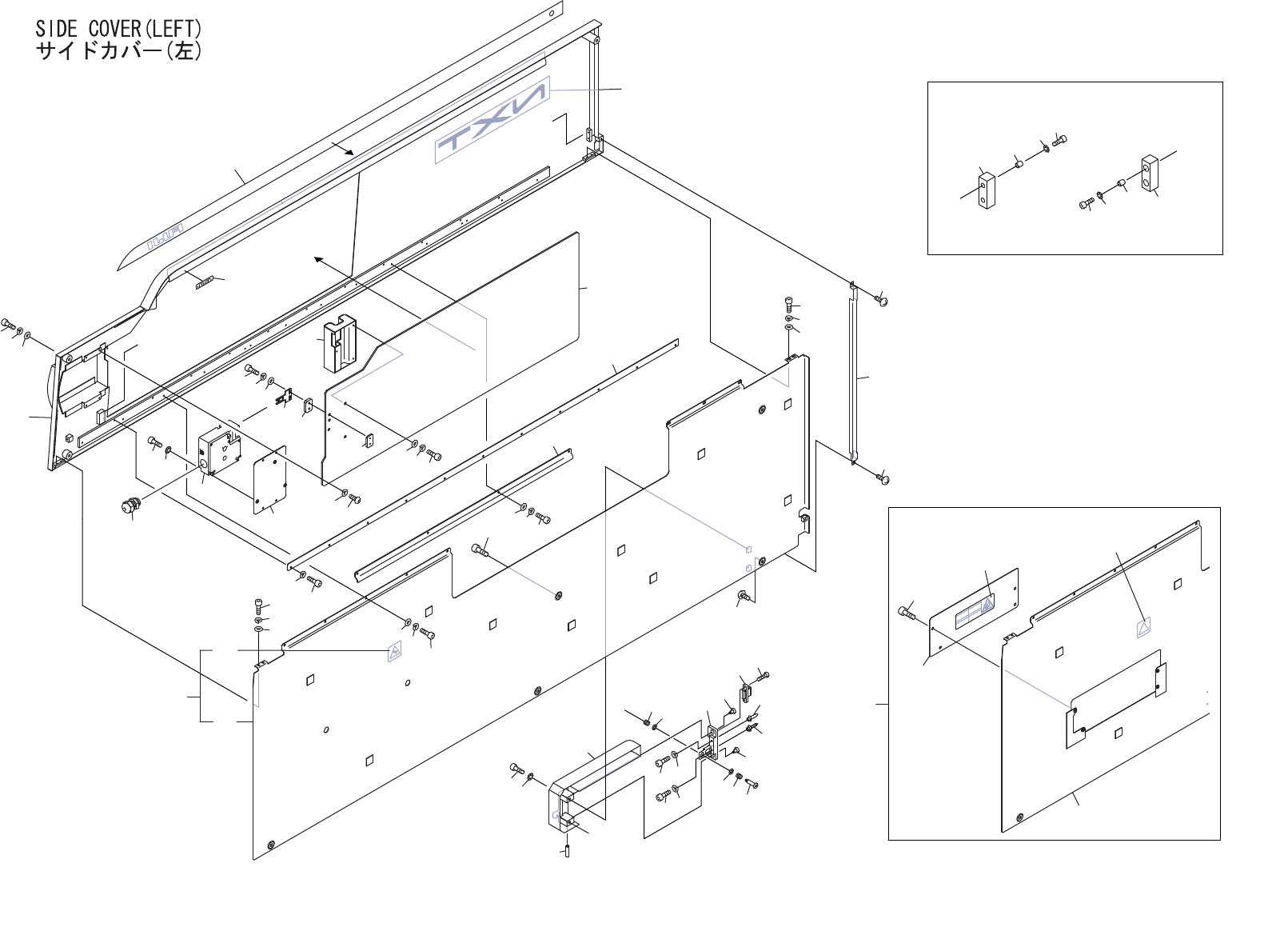

SIDE COVER(LEFT)
サイドカバー(左)
UJ01902
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB008R2 1 COVER, SIDE カバー サイド FE
2 H5426S 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
3 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
5 AA86X00 1 COVER, SIDE カバー サイド OT
5.1 PB99930 1 COVER, SIDE カバー サイド FE
5.2 PZ25391 1 SEAL シール PL
6 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1108W 2 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
9 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
12 H5286A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
13 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1108W 8 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
15 K5172M 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
16 PB03161 1 PLATE プレート FE
17 K52565 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X006 FE
18 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
19 PB03191 1 SPACER スペーサ FE
20 PB03201 1 PLATE プレート FE
21 PB03212 1 RETAINER, ACRYLIC 押え アクリル FE
22 H5286A 11 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
23 W1022A 11 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 PB03223 1 RETAINER, WIRING 押え 配線 AL
25 H5286A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
26 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 W1108W 4 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
28 PB09492 1 COVER, WIRING カバー 配線 FE
29 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
30 PB23463 1 HANDLE 取手 FE
31 H5288A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 W1108W 3 WASHER, FLAT ワッシャ 平 M4(4X9X0.8)(3ｶ ｼﾛ) FE
34 PG00221 2 STOPPER ストッパ PL
35 PM09271 4 COLLAR カラー FE
229
PTS-NXT2-01JE Vol.1
SIDE COVER(LEFT)
サイドカバー(左)
UJ01902
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 H5276A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
37 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
38 PZ39120 1 PLATE, ACRYLIC プレート アクリル PL
38.1 PZ44750 1 PLATE, ACRYLIC プレート アクリル PL OPTION(BLACK)
39 S3193N 1 SW, LIMIT ＳＷ リミット D4DS-K1 OT
40 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
41 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
42 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
43 S31935 1 SW, LIMIT ＳＷ リミット D4NL-1HFG-B OT
44 H5295A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
45 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
46 N2029Z 1 NIPPLE ニップル STR13.5 OT
47 PZ40131 1 SEAL シール PL
48 PX08430 1 SEAL, BAR CODE シール バーコード OT
51 PM14393 1 COVER, CONNECTOR カバー コネクタ FE
52 H5292A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020 FE
53 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
54 H3158R 1 PLUNGER, SPRING プランジャ スプリング PJH4-2 OT
55 PM14353 1 CONNECTOR, MALE コネクタ 雄 FE
56 PM14343 2 BOLT ボルト FE
57 PM14321 1 BOLT ボルト FE
58 PZ14381 2 SPRING スプリング FE
59 PB08401 2 WASHER ワッシャ FE
60 RH35170 1 HARNESS ハーネス OT
61 K51756 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
62 PM06873 1 PIN, ROUND ピン 丸 FE
63 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
64 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 PM06883 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
68 H54242 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ) FE
69 PZ39682 1 SEAL シール OT
70 AA7ZL00 1 COVER, SIDE カバー サイド OT OPTION
71 PB02TR0 1 COVER, SIDE カバー サイド FE OPTION
72 PB71641 1 COVER カバー FE OPTION
73 PZ25391 1 SEAL シール PL OPTION
74 PZ25661 1 SEAL シール PL OPTION
75 H5501R 4 BOLT ボルト CBSM4-8 OT OPTION
