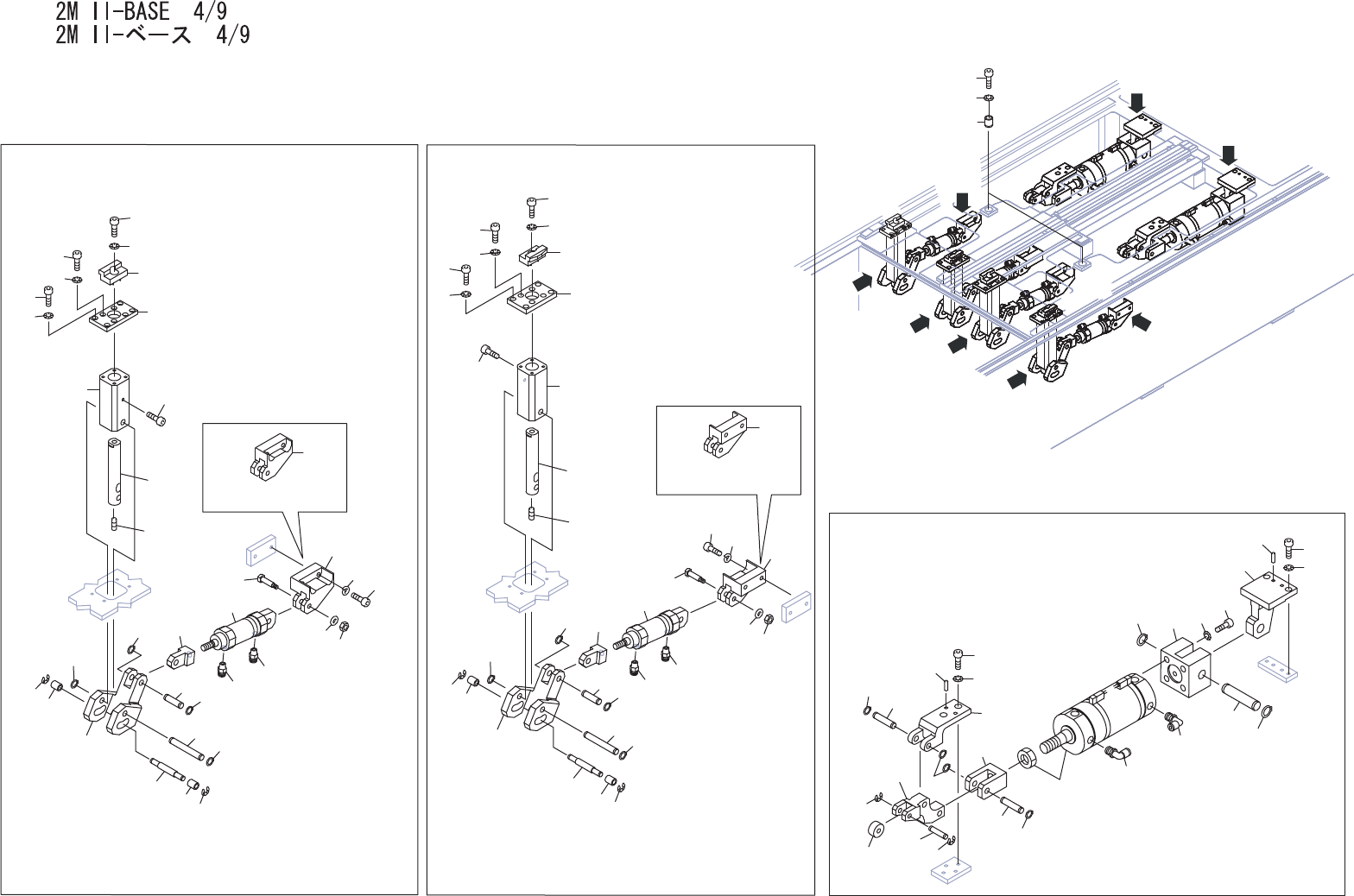

2M II-BASE 4/9 2M II-ベース 4/9 QK01G02 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM30051 2 PIN, GUIDE ピン ガイド FE 1.1 H5344A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X035 F…
A
DETAIL Aa
AbAb
BbBb
CC
CC
AA
AA
BB
BB
DETAIL Ba
Aa
Ba
DETAIL BbBb
DETAIL AbAb
DETAIL AA DETAIL BB
DETAIL CC
42
41
45
45
40
36
40
44
43
41
41
52
52
47
48
50
49
54
56
55
53
51
46
37
38
39
21
25
26
35
34
23
33
22
18
16
14
13
19
20
17
18
15
14
16
9
10
10
11
12
20
6
6
7
4
5
4
5
4
5
4
5
8
7
8
3
2
9
11
12
16
18
19
20
20
18
16
14
13
21
30
31
35
34
28
33
29
24
17
15
14
1
1.1
1.2
47.1
47.1
22.1
22.1
22
22.1
22.1
QK01G02
26
PTS-NXT2-01JE Vol.2
2M II-BASE 4/9
2M II-ベース 4/9 QK01G02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM30051 2 PIN, GUIDE ピン ガイド FE
1.1 H5344A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
1.2 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
2 PM23352 2 PLATE プレート FE
3 PM05TT2 2 PLATE プレート FE
4 H5298A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
5 W1012A 32 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
6 PT00391 4 JAW 爪 FE
7 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
8 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
9 PM26013 4 HOLDER ホルダ FE
10 PM52491 4 BOLT ボルト FE
11 PM01093 4 SHAFT シャフト FE
12 N4046A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
13 PT00631 4 LEVER レバー FE
14 R50015 8 ROLLER ローラ IRT815 FE
15 PM01123 4 PIN ピン FE
16 S1003K 8 CIR-CLIP サークリップ ST-EW-7(3ｶ ｼﾛ) FE
17 PM52531 4 PIN ピン FE
18 S1031A 8 CIR-CLIP サークリップ STW 10 FE
19 PM52551 4 PIN ピン FE
20 S1031A 8 CIR-CLIP サークリップ STW 10 FE
21 PM01015 4 KNUCKLE ナックル FE
22 XS03481 4 CYLINDER, AIR シリンダ エアー OT
22.1 Y3083A 8 UNION, HALF ユニオン ハーフ KQ2H06-01S OT
23 PT00921 1 BKT, CYLINDER ＢＫＴ シリンダ FE
24 PT00891 1 BKT, CYLINDER ＢＫＴ シリンダ FE
25 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
26 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 PT00911 1 BKT, CYLINDER ＢＫＴ シリンダ FE
29 PT00901 1 BKT, CYLINDER ＢＫＴ シリンダ FE
30 H5326A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
31 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
33 PM52571 4 PIN ピン FE
34 N1067A 4 NUT, U ナット Ｕ M06 FE
35 W1040W 4 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
36 PT00452 2 BKT ＢＫＴ FE
37 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
27
PTS-NXT2-01JE Vol.2
2M II-BASE 4/9
2M II-ベース 4/9 QK01G02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
39 H20159 4 PIN ピン MS6-15 FE
40 PM52511 4 PIN ピン FE
41 S1031A 8 CIR-CLIP サークリップ STW 10 FE
42 PM01002 2 LEVER, CLAMP レバー クランプ FE
43 R50011 2 ROLLER ローラ NAST8ZZ FE
44 PM52561 2 PIN ピン FE
45 S1003K 4 CIR-CLIP サークリップ ST-EW-7(3ｶ ｼﾛ) FE
46 PM00964 2 JOINT, KNUCKLE ジョイント ナックル FE
47 XS00572 2 CYLINDER, AIR シリンダ エアー OT
47.1 Y3079A 4 UNION, ELBOW ユニオン エルボ KQ2L06-02S OT
48 PM01262 2 BKT, CYLINDER ＢＫＴ シリンダ FE
49 H5365A 8 BOLT, HEX SOCKET ボルト 六角穴 M10X050 FE
50 W1015A 8 WASHER, CONICAL ワッシャ 皿 M-10-H FE
51 PM25482 2 PIN, PIVOT ピン 支点 FE
52 S1035A 4 CIR-CLIP サークリップ STW 16 FE
53 PM01273 2 BKT, CYLINDER ＢＫＴ シリンダ FE
54 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
56 H20159 4 PIN
ピ
ン MS6-15 FE
