PTS-NXT2-01JE - 第460页
A BACK-UP PIN Ref.2/ A A B B Ref.2/ 1 2 4 7 8 9 4 5 6 5 6 10 3 3 QK03S03 86 PTS-NXT2-01JE Vol.2
BASE LINKING PARTS
ベース連結部品
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5FL02 1 BKT ＢＫＴ OT
2 PM21392 1 BKT ＢＫＴ FE
3 PM21381 1 BKT ＢＫＴ FE
4 H5343A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
5 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 W1046A 6 WASHER, FLAT ワッシャ 平 4W- 8 FE
14 AA5FK01 1 BKT ＢＫＴ OT
15 PM39015 2 BKT ＢＫＴ FE
16 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
17 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 PM39032 1 BKT ＢＫＴ FE
19 PM39022 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
21 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
23 PM39041 1 BOLT ボルト FE
24 N1096A 2 NUT, HEX ナット 六角 M12 P=1.75 FE
25 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
26 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
85
PTS-NXT2-01JE Vol.2
A
BACK-UP PIN
Ref.2/
AA
BB
Ref.2/
1
2
4
7
8
9
4
5
6
5
6
10
3
3
QK03S03
86
PTS-NXT2-01JE Vol.2

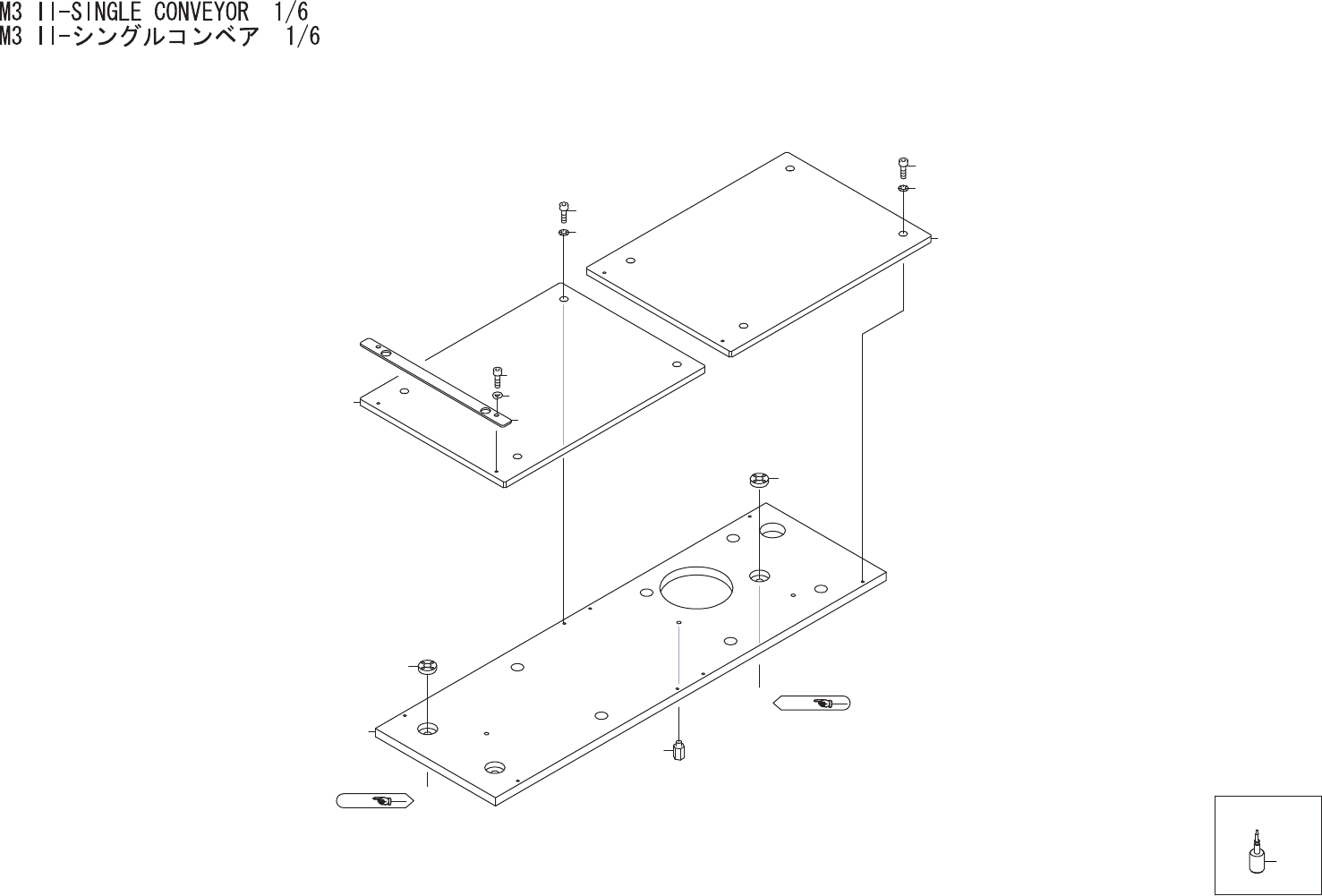

M3 II-SINGLE CONVEYOR 1/6
M3 II-シングルコンベア 1/6 QK03S03
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM055G3 1 FRAME フレーム AL
2 H20231 1 PIN, STOPPER ピン ストッパ STFHN10-15 OT
3 GGQC2241 3 NUT ナット FE
4 PM054Z3 2 PLATE, BACKUP プレート バックアップ FE
5 PM083K0 8 BOLT ボルト FE
6 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
7 PB97052 1 PLATE, PARTITION プレート 仕切り FE
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 AA6WL03 8 PIN, BACKUP
ピ
ン バックアッ
プ
OT
87
PTS-NXT2-01JE Vol.2
