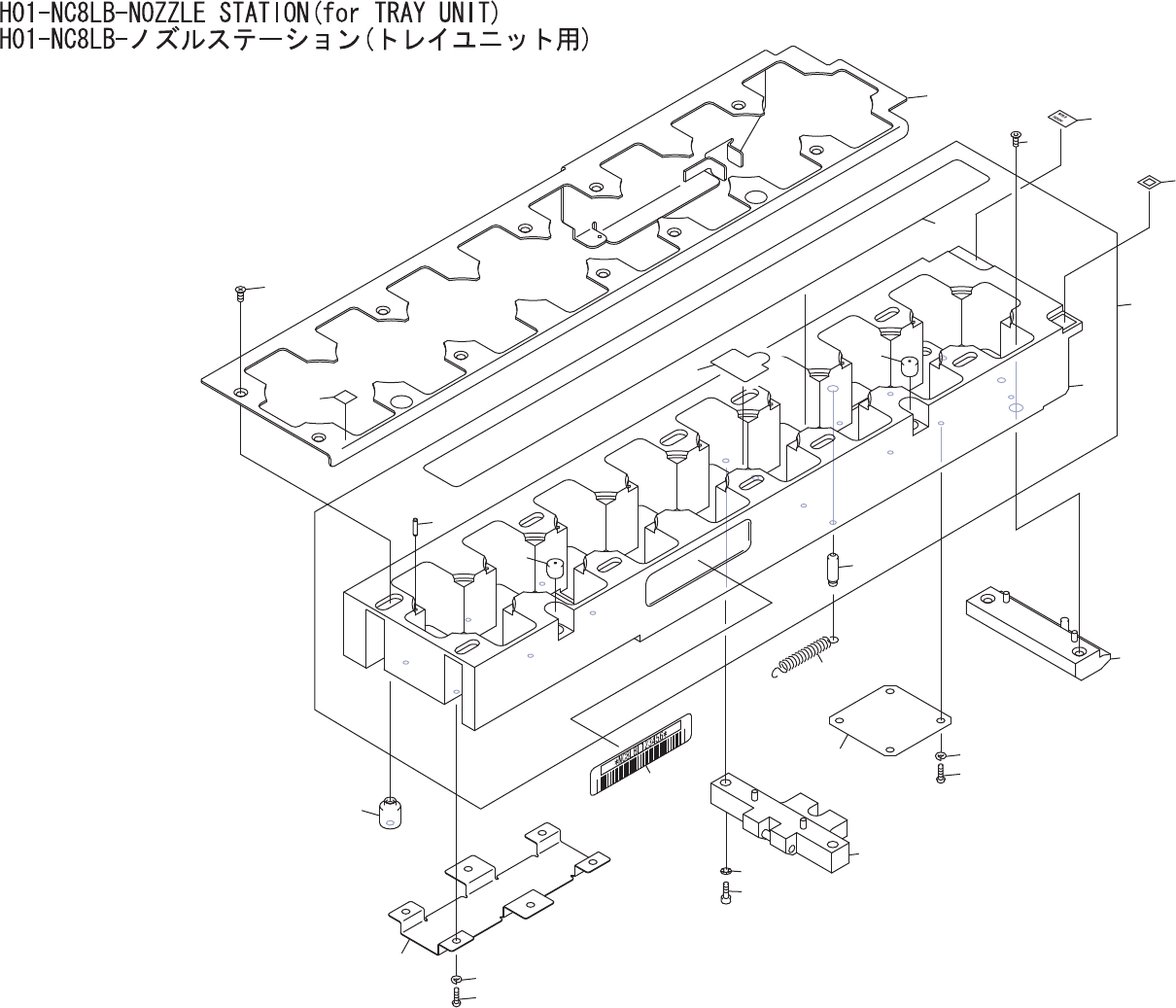

H01-NC8LB-NOZZLE STATION(for TRAY UNIT)
H01-NC8LB-ノズルステーション(トレイユニット用) UL01725
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA97016 1 HOLDER ホルダ OT
2 PM010W3 1 HOLDER ホルダ AL
3 PH01720 8 PIN, PARALLEL ピン　平行 OT
4 PM04923 1 PIN ピン FE
5 PM68682 2 PIN, REFERENCE ピン　基準 AL
6 PS00621 1 SHEET シート OT
7 PS00841 1 SEAL シール OT
8 AA0HK04 1 GUIDE ガイド OT
12 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X010 FE
13 AA96705 1 BLOCK ブロック OT
17 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
18 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
19 PB20141 1 DOG, SW ドッグ　ＳＷ FE
20 K51845 4 SCREW, C/R PAN 小ネジ　十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020H 4 WASHER, LOCK ワッシャ　スプリング 2.5M/M FE
22 PB21641 1 PLATE プレート FE
23 K51845 6 SCREW, C/R PAN 小ネジ　十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
24 W1020H 6 WASHER, LOCK ワッシャ　スプリング 2.5M/M FE
25 PZ05022 1 SPRING, TENSION スプリング　引張 FE
26 PB19958 1 SHUTTER シャッタ FE
27 PM34585 10 PIN, GUIDE ピン　ガイド FE
28 PZ29951 10 BOLT ボルト OT
29 PX00091 1 NAMEPLATE 銘板 PL
30 PX02001 1 SEAL, BAR CODE シール　バーコード PL
31 PX02151 1 SEAL, BAR CODE シール バーコード OT
