H12HS HEAD 2/2
H12HS ヘッド 2/2 QK90806
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
40 PB93583 1 BKT, SENSOR ＢＫＴ センサ FE
41 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
42 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43 W1040R 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
44 S4028H 1 SENSOR センサ EX-11A-FJ-PN(ｽﾘｯﾄﾂｷ) OT SET
45 H5264T 4 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
46 PM064M1 1 ARM アーム FE
47 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
48 PH00907 1 ARM アーム FE
49 PM46182 1 PIN ピン FE
50 PZ04721 1 SPRING, TORSION スプリング ネジリ FE
51 W1039K 1 WASHER, FLAT ワッシャ 平 2.5M/M(ｽﾃﾝﾚｽ) FE
52 S1003D 1 CIR-CLIP サークリップ ST-EW-2(3ｶ ｼﾛ) OT
53 PM04565 2 PIN, ROLLER ピン ローラ FE
54 PM04574 2 ROLLER ローラ FE
55 PM04552 2 COLLAR カラー FE
56 N1074Z 2 NUT, HEX ナット 六角 M 2.5 ｽﾃﾝﾚｽ FE
57 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
58 S4029E 1 SENSOR センサ PM-Y44P OT
59 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 PB00MT0 1 BKT, MOTOR ＢＫＴ モータ AL
62 PP00171 1 NUT ナット FE
63 XM00821 1 MOTOR, STEPPING モータ ステッピング OT
64 K5169R 4 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.6X005 FE
65 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
66 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
67 W1042A 3 WASHER, FLAT ワッシャ 平 4W- 3 FE
68 PB09784 1 BKT ＢＫＴ FE
69 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
56
PTS-NXT2-01JE Vol.1
This page intentionally blank.
57
PTS-NXT2-01JE Vol.1

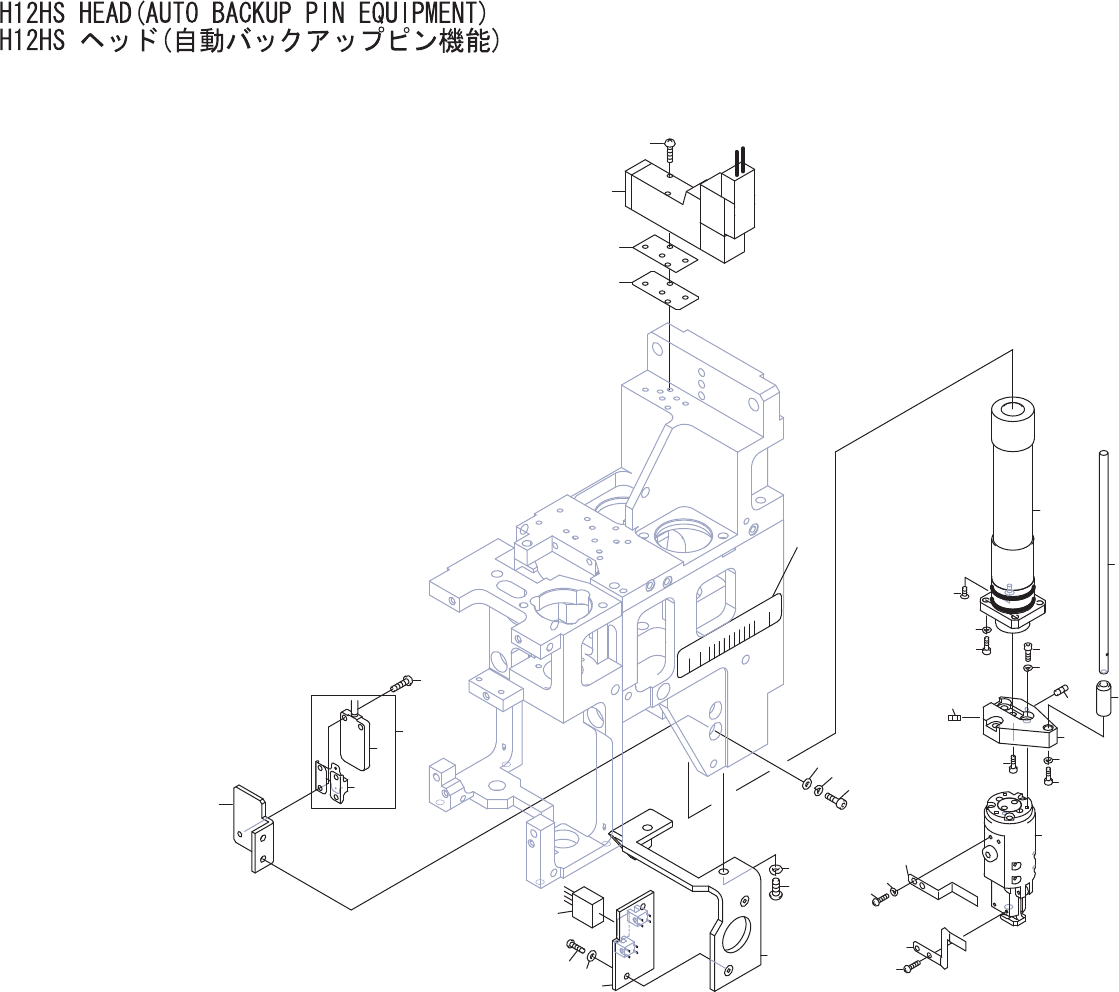

49
25
30
29
28
35
34
18
19
19.1
20
21
22
24
23
8
9
10
11
5
3
7
6
25.1
25.1
26
27
45
47
48
46
1
31
32
33
37
41
40
42
43
QK30308
