M3 II-DEVICE PALLET(PALLET WITH BUCKET) 1/2 M3 II-デバイスパレット( バケット付きパレットタイプ) 1/2 QK03L01 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA7GX01 1 PALLET パレット OT 2 P…
KK
II
JJ
HH
HH
II
FF
GG
14
15
15
18
19
19
27
20
21
16
17
27
22
28
29
29
25
26
26
25
28
29
29
24
23
23
24
32
38.1
38.2
38.3
38.1
38.2
38.3
34
39
41
39
35
38
40
37
34
38
40
36
36
34
34
34
33
33
37
37
37
37
2
1
10
30
11
12
13
31
QK03L01
24
PTS-NXT2-01JE Vol.3
M3 II-DEVICE PALLET(PALLET WITH BUCKET) 1/2
M3 II-デバイスパレット(バケット付きパレットタイプ) 1/2 QK03L01
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7GX01 1 PALLET パレット OT
2 PX07991 1 SEAL, BAR CODE シール バーコード OT
10 AA40X04 1 ARM, CLAMP アーム クランプ OT
11 AA7ZH00 1 HANDLE 取手 OT
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB59503 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
16 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
17 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PB59514 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
20 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
21 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 PB63266 1 BKT, CONNECTING ＢＫＴ ツナギ FE
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 H5346A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X045 FE
26 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
27 PM53733 2 BLOCK ブロック FE
28 PM91652 2 BLOCK ブロック FE
29 PM91662 4 BLOCK ブロック FE
30 AA40S07 1 HOLDER, REEL ホルダ リール OT
31 PB48703 10 PLATE, PARTITION プレート 仕切り FE
32 PB57242 1 COVER, SIDE カバー サイド AL
33 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
34 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
35 PB57252 1 COVER, SIDE カバー サイド AL
36 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
37 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
38 PH01151 40 ROLLER ローラ OT
38.1 PB71681 2 SPACER スペーサ FE t=0.5, INT
38.2 PB71691 2 SPACER スペーサ FE t=1.0, INT
38.3 PB71701 2 SPACER スペーサ FE t=2.0, INT
39 PM44624 2 SHAFT シャフト AL
40 PM44644 2 SHAFT シャフト FE
41 PM53083 1 BAR バー FE
25
PTS-NXT2-01JE Vol.3

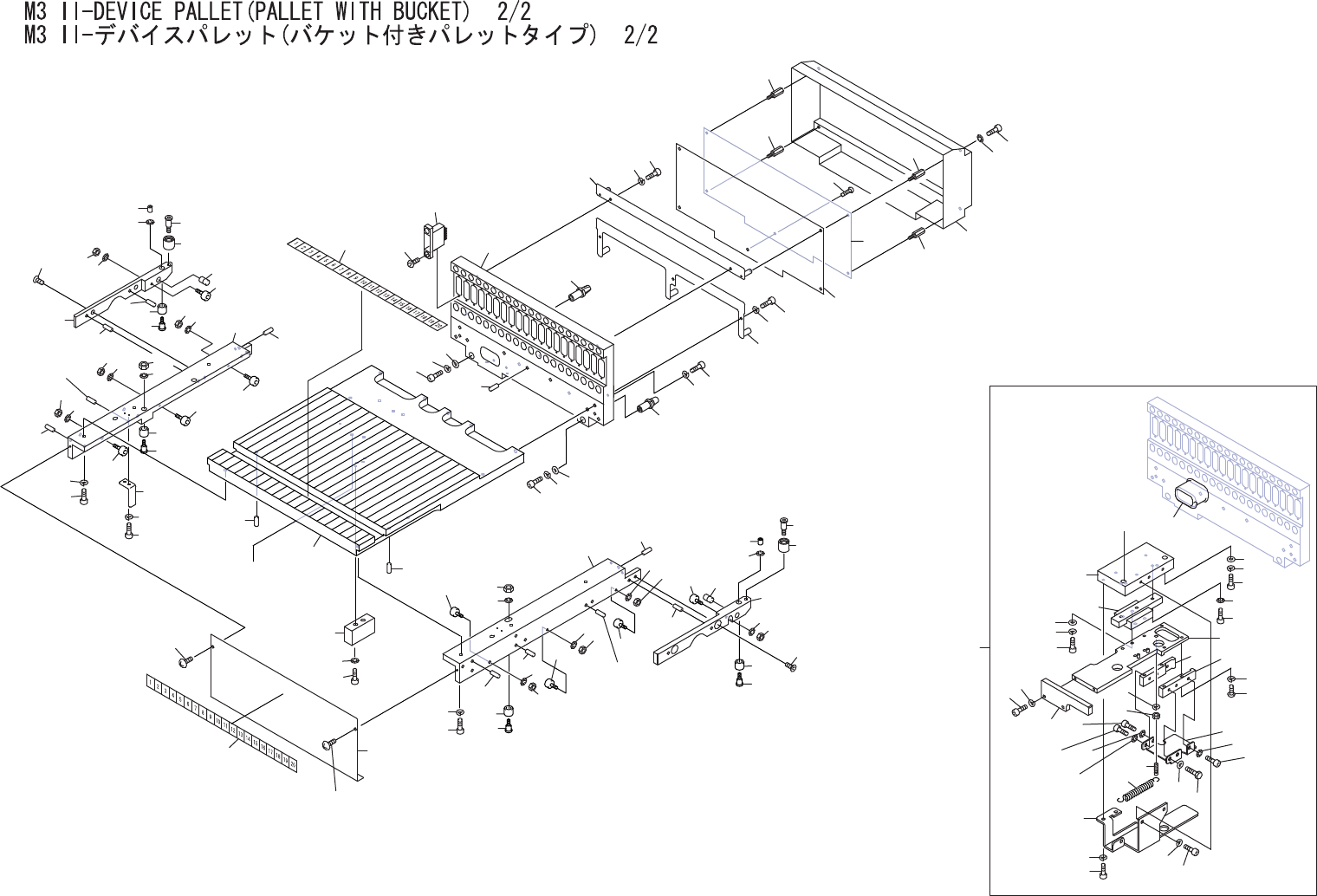

AA
AA
1
2
2
3
4
5
13
15
14
16
20
20.1
21
22
23
24
26
26.1
27
28
29
32
33
40
40
41
42
43
44
48
48.1
49
50
51
52
54
54.1
55
56
57
60
61
68
68
69
70
71
72
73
73
74
75
76
78
79
80
81
82
83
84
85
86
91
92
93
94
99
99
99
99
97
104
98
101
102
103
95
96
12
77
12
105
106
110
111
112
107
108
109
68
68
40
40
113
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
133
134
134
125
125
124
124
114
115
116
135
17
18
19
19
17
18
34
35
36
45
46
47
45
46
47
57.2
57.3
62
63
64
77.1
29.3
29.2
29.1
57.1
QK03L01
26
PTS-NXT2-01JE Vol.3
