SPECIALISTS IN SCREEN & STENCIL PRINTING Maschinen Dimensionen / Mac hine dimensions Länge x Breite x Höhe / Length x width x height Gewic ht / W eight 1 498 x 1 460 x 1 552 mm 930 kg Installationsanfor der ung / Ins…
SPECIALISTS IN
SCREEN & STENCIL PRINTING
SPECIALISTS IN
SCREEN & STENCIL PRINTING

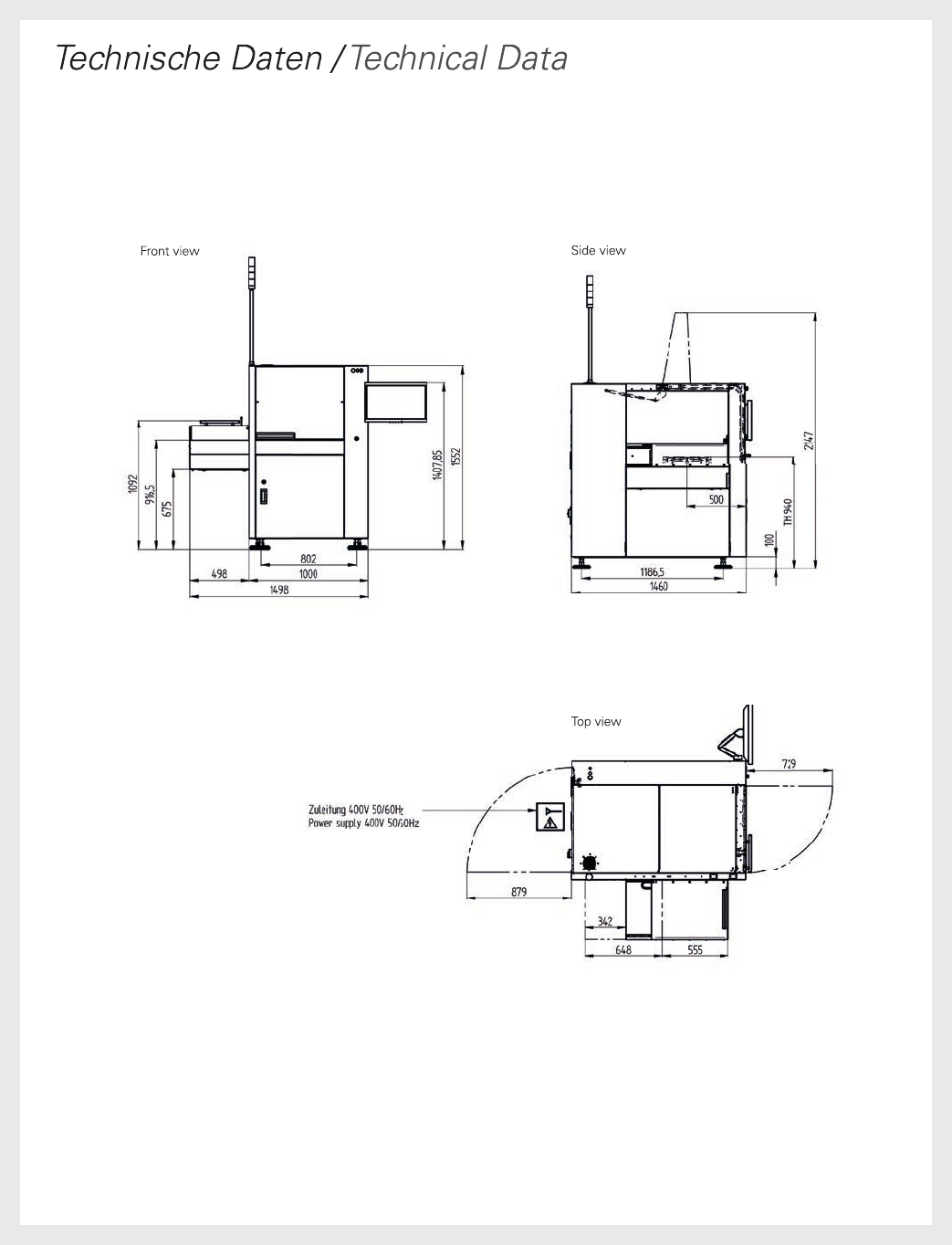

Maschinen Dimensionen / Machine dimensions
Länge x Breite x Höhe / Length x width x height
Gewicht / Weight
1498 x 1460 x 1552 mm
930 kg
Installationsanforderung / Installation requirements
Elektrischer Anschluss / Power requirements
Leistungsaufnahme / Power consumption
Pneumatischer Anschluss / Air supply
Luftverbrauch / Air consumption
400V AC; 50 / 60 Hz
3L+N+PE
2,3 kW
6-10 bar
2 Nl/min
Rakel / Print parameters
Rakelgeschwindigkeit / Print speed
Rakeldruck / Print pressure
Rakelmode / Print mode
10 - 300 mm/s
10 - 250 N
Druck - Druck / Print -Print
Druck - Fluten / Print - Flood
Fluten - Druck / Flood - Print
Wechseldruck / Alternating print
Druckgut / Print material (X/Y)
Rahmengröße min. / Frame size min.
Rahmengröße max. / Frame size max.
Druckformat max. / Print format max.
Druckgutstärke / Substrate thickness
Positionierung / Positioning
Up to 450 x 450 mm mit Adapterrahmen / with adapter frame
584 x 740 mm mit Siebauageleiste / with screen support rail
300 x 300 mm
0,1 - 20 mm
Kantenerkennung, Fiducials und synthetische Marken
Edge recognition, ducial recognition and synthetic ducials
Prozess / Machine capability
Wiederholgenauigkeit / Alignment repeatability ± 10 µm @ 6 Sigma
Aufstellbedingungen / Installation requirements
Temperatur / Temperature
Feuchtigkeit / Humidity
25°C +/- 10°C
50% +/- 20% (nicht kond.) / (non cond.)
