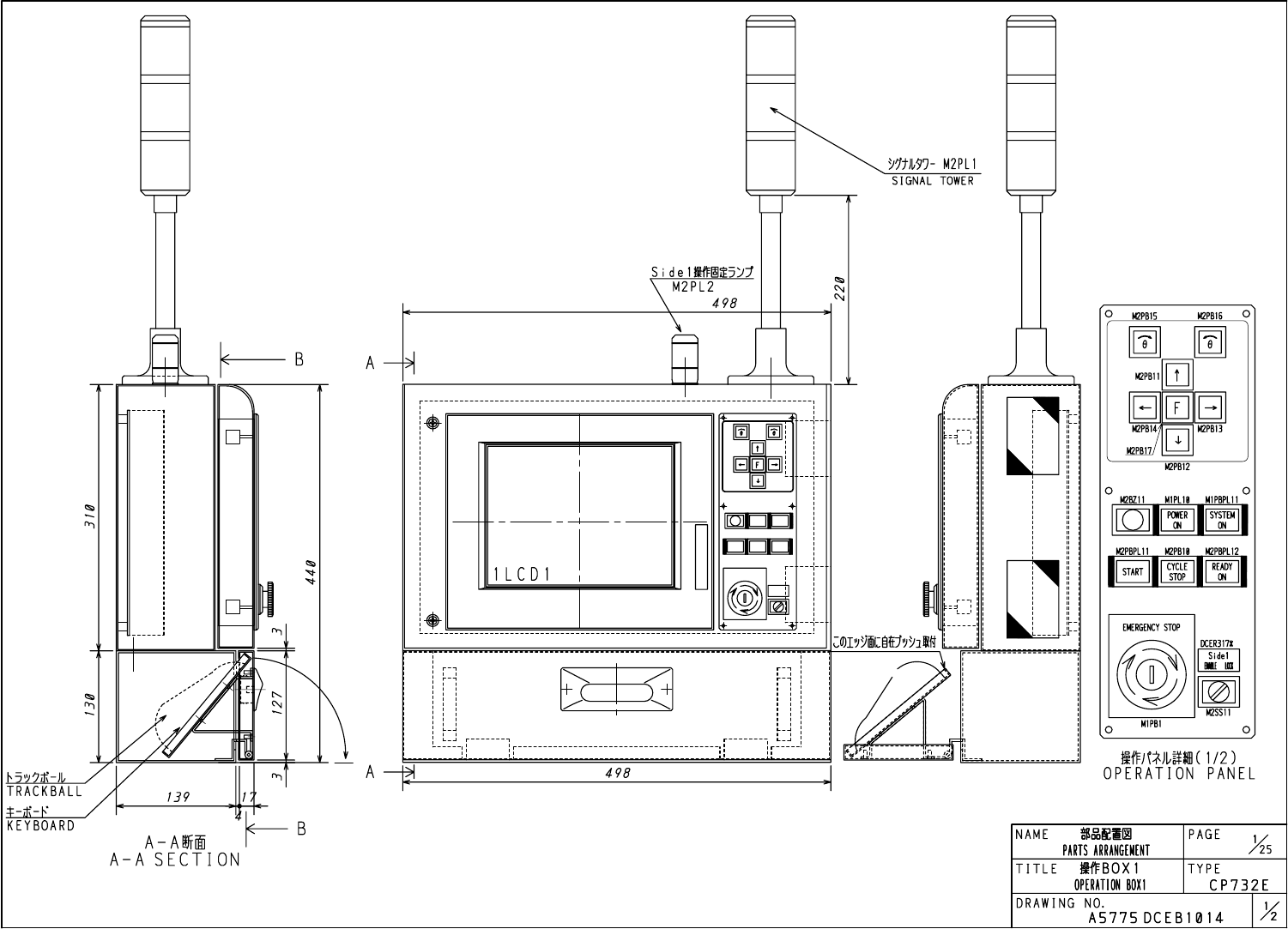

番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号 NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No. ﾌｨｰﾀﾞｰﾍﾞﾘﾌｨｹｰｼｮﾝ (5CU-1,3) SRM1 オムロン (2) *OPTION 171 ｺﾝﾄﾛｰﾙﾕﾆｯﾄ E1,3/5 OMRON FEEDER VERIFICATION 172 CONTROL UNIT 通信基板 AP1…
番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(11SOL-1∼8, SS5X5-41P-04-C8 ＳＭＣ 8
154 SOLENOID VALVE
11SOL-21∼28) SMC
YV1∼8/11,
155 YV21∼28/11
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ (T1SOL-1,2,5∼8, F10M2AJ-24W ｺｶﾞﾈｲ 3
156 SOLENOID VALVE
T1SOL-20,21,24∼27
KOGANEI
YV1,2,5∼8/T1,
157 YV20,21,24∼27/T1
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ (T1SOL-3,4,22,23) F15M2AJ-4W ｺｶﾞﾈｲ 1
158 SOLENOID VALVE
YV3,4,22,23/T1 KOGANEI
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(12SOL-1,2) F15T2-F4-PL3-DC24V ｺｶﾞﾈｲ 1 H10669
159 SOLENOID VALVE
YV1,2/12 KOGANEI
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(T1SOL-9,10) F10T2-F4-PL3-DC24V ｺｶﾞﾈｲ 1
160 SOLENOID VALVE
YV9,10/T1 KOGANEI
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-3,4) MCHA7-25-12-RZ1 黒田精工 1
161 SOLENOID VALVE
YV3,4/10 KURODA
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-1,2,5∼8) MCHA7-25-12-LZ2 黒田精工 3
162 SOLENOID VALVE
YV1,2,5∼8/10 KURODA
163
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-11) SS22J-M5-D24UP-Z 黒田精工 1 H1083T
164 SOLENOID VALVE
YV11/10 KURODA
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-20) PCS242-M5-D24-SP 黒田精工 1 H1077T
165 SOLENOID VALVE
YV20/10 KURODA
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-12) PCS-245-01-D24-SP 黒田精工 1
166 SOLENOID VALVE
YV12/10 KURODA
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(10SOL-21∼23) FSH-08NCC モリテックス (3) *OPTION S2001T
167 SOLENOID VALVE
YV21∼23/10 MORITEX FRONTLIGHT
ｿﾚﾉｲﾄﾞﾊﾞﾙﾌﾞ
(12SOL-6) VDBL12P8-06-SA ピスコ (1) *OPTION
168 SOLENOID VALVE
YV6/12 PISCO VACUUM BACKUP PIN
169
170
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 47/48
TYPE
MACHINE SIDE CP732E
DRAWING NO.
A5775 DCEP1212 10/11
TITLE 機械側
番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
ﾌｨｰﾀﾞｰﾍﾞﾘﾌｨｹｰｼｮﾝ (5CU-1,3) SRM1 オムロン (2) *OPTION
171 ｺﾝﾄﾛｰﾙﾕﾆｯﾄ E1,3/5 OMRON
FEEDER VERIFICATION
172 CONTROL UNIT
通信基板 AP1,5/5 K96-P-FK オムロン (2)
173 INTERFACE PCB OMRON
ＬＥＤ基板 AP2,3,6,7/5 オムロン (4)
174 LED PCB OMRON
センサ基板 AP4,8/5 オムロン (2)
175 SENSOR PCB OMRON
リモートＩ／Ｏ D1,3/5 SRT1-ID04 オムロン DC14∼26.4V (2)
176 REMOTE I/O OMRON 50mA
リモートＩ／Ｏ D2,4/5 SRT1-OD04 オムロン DC14∼26.4V (2)
177 REMOTE I/O OMRON 50mA
178
179
ﾌｨｰﾀﾞｰIDｺﾝﾄﾛｰﾙﾕﾆｯﾄ (5CU-2) V530-R150 オムロン (1) *OPTION
180 FEEDER ID COTROL UNIT E2/5 OMRON
同上カメラ オムロン (1)
181 FEEDER ID CAMERA OMRON
同上コンソール オムロン (1)
182 FEEDER ID CONSOLE OMRON
183
184
185
186
187
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 48/48
TYPE
MACHINE SIDE CP732E
DRAWING NO.
A5775 DCEP1212 11/11
TITLE 機械側
