CP-643E-08 - 第186页
33.ﾌｨｰﾀﾞｽﾀﾝﾄﾞ(WCY) 33.Feeder stand(WCY) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 AWCY5101 1 STAND ｽﾀﾝﾄﾞ OT 2 WCY0150 1 STAND ｽﾀﾝﾄﾞ FE 3 WCY0140 12 COVER 蓋 FE…
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
x9?
No.01252
技術連絡所
4
3
7
3
4
3
4
4
3
4
3
4
3
4
3
4
3
4
3
4
3
4
3
2
1
13
14
15
13
14
15
13
14
17
17
17
19
17
11
18
15
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
12
9
10
11
16
8
7
6
5
8
8
6
5
6
5
7
13
14
15
A
A
4
3
33.フィーダスタンド(WCY)
33.Feeder stand(WCY)
33.フィーダスタンド(WCY)
33.Feeder stand(WCY)
33 - 1
CP-643E PARTS LIST
33.ﾌｨｰﾀﾞｽﾀﾝﾄﾞ(WCY)
33.Feeder stand(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 AWCY5101 1 STAND ｽﾀﾝﾄﾞ OT
2 WCY0150 1 STAND ｽﾀﾝﾄﾞ FE
3 WCY0140 12 COVER 蓋 FE
4 K51711 24 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ FE
5 WCY0160 3 SHAFT ｼｬﾌﾄ FE
6 WCY0170 3 TUBE ﾁｭｰﾌﾞ PL
7 WCY0180 3 SHAFT ｼｬﾌﾄ FE
8 WCY0190 3 TUBE ﾁｭｰﾌﾞ PL
9 GPJ7231 6 BAND ﾊﾞﾝﾄﾞ FE
10 W1044A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
11 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
12 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
13 K2024R 4 CASTER ｷｬｽﾀ No.105-N OT
14 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L FE
16 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X025 FE
17 W1050A WASHER, FLAT ﾜｯｼｬ 平 5M/MX1.0X10(1W-5) FE
18 N1082A
NUT, HEX
ﾅｯﾄ 六角
M5 P=0.8 FE
19 T2043Y
CHAIN
ﾁｪｰﾝ TM-103SUS-11 L=350(C-18) FE .
CP-643E PARTS LIST
33 - 2
33.ﾌｨｰﾀﾞｽﾀﾝﾄﾞ(WCY)
33.Feeder stand(WCY)
Ref.33-7
Ref.31-1
Ref.31-1
Ref.31-1
Ref.31-1
10
6
10
15
9
8
7
20
16
20
19
18
17
21
15
11
14
13
12
4
3
2
5
1
5

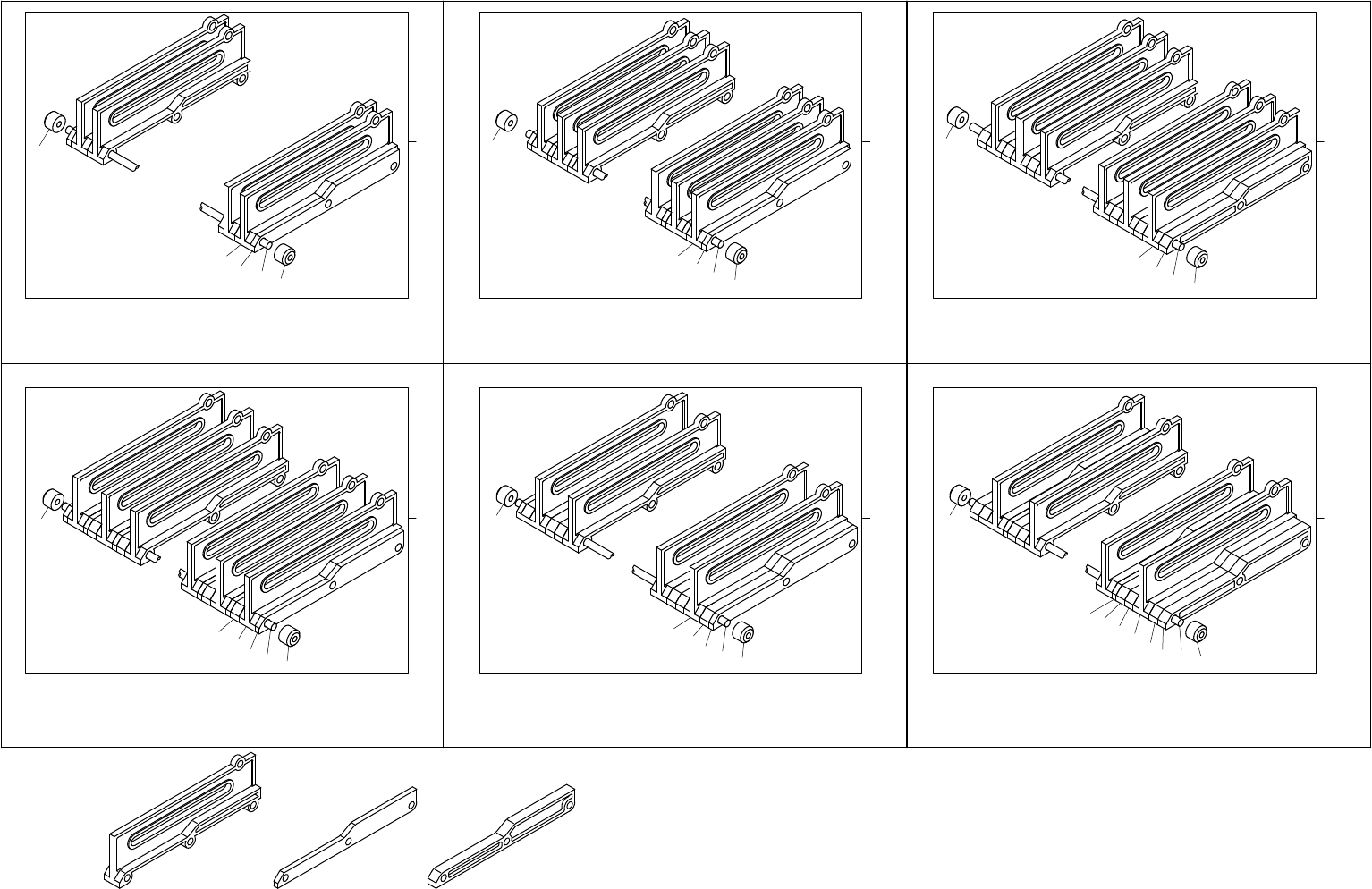

WCY0020 WCY0030 WCY0040
AWCY4700
Ｓｔｏｒｅｓ １４ Ｗ４４ｍｍ
Ｗ４４ｍｍ用 １４本収納
AWCY4600
Ｓｔｏｒｅｓ １９ Ｗ３２ｍｍＰａｐｅｒ
３２ｍｍ紙用 １６本収納
AWCY4300
Ｓｔｏｒｅｓ １９ Ｗ３２ｍｍ
Ｓｔｏｒｅｓ ３４ Ｗ８，１２ｍｍ
３２ｍｍ用 １９本収納
AWCY4200
Ｓｔｏｒｅｓ ２２ Ｗ２４ｍｍ
２４ｍｍ用 ２２本収納
AWCY4000
８，１２ｍｍ共用 ３４本収納
１６ｍｍ用 ２７本収納
Ｓｔｏｒｅｓ ２７ Ｗ１６ｍｍ
AWCY4100
x7?
26
22
28
26
25
24
27
23
32
32
31
33
33
33
33
29
30
34.フィーダラック(WCY)
34.Feeder rack(WCY)
34.フィーダラック(WCY)
34.Feeder rack(WCY)
34 - 1
CP-643E PARTS LIST
