8.2.Yｽﾗｲﾄﾞ(CSSY)
8.2.Y slide(CSSY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1WSY0081 6 RETAINER, RAIL 押え ﾚｰﾙ FE
6WSY4121 2 RETAINER, RAIL 押え ﾚｰﾙ FE
8WSY4200 4 PLATE, STOPPER ﾌﾟﾚｰﾄ ｽﾄｯﾊﾟ FE
9WSY4221 1 BKT, SENSOR BKT ｾﾝｻ FE
21WSY4391 1 BKT, SENSOR BKT ｾﾝｻ FE
30S4040W 1
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX305-W2A OT
31S4040Y 2
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX405-W2A OT
37H5277A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X12L FE
39H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X12L FE
44H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X15L FE
46H5322A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X15L FE
50W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
51W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
53W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
57W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
59N4024A
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め M3X12L FE
60K5173A
SCREW, C/R PAN
小ﾈｼﾞ 十穴鍋 M3X10L FE
66N1076A
NUT, HEX
ﾅｯﾄ 六角 M3 P=0.5 FE
67H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X12L FE
68W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE .
CP-643E PARTS LIST
8 - 7
8.2.Yｽﾗｲﾄﾞ(CSSY)
8.2.Y slide(CSSY)
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.9-4
Ref.9-4
38
2
10
49
15
72
81
88
88
14
76
89
22
88
81
93
90
70
Option
81
88
41
91
40
71
81
15
72
81
88
14
88
81
70
88
81
70
43
39
44
88
81
70
42
71
81
71
81
19
20
20
87
80
67
87
80
67
21
87
80
67
72
81
12
50
87
80
68
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
x4
D
F
92
94
71
71
94
92
9 - 1

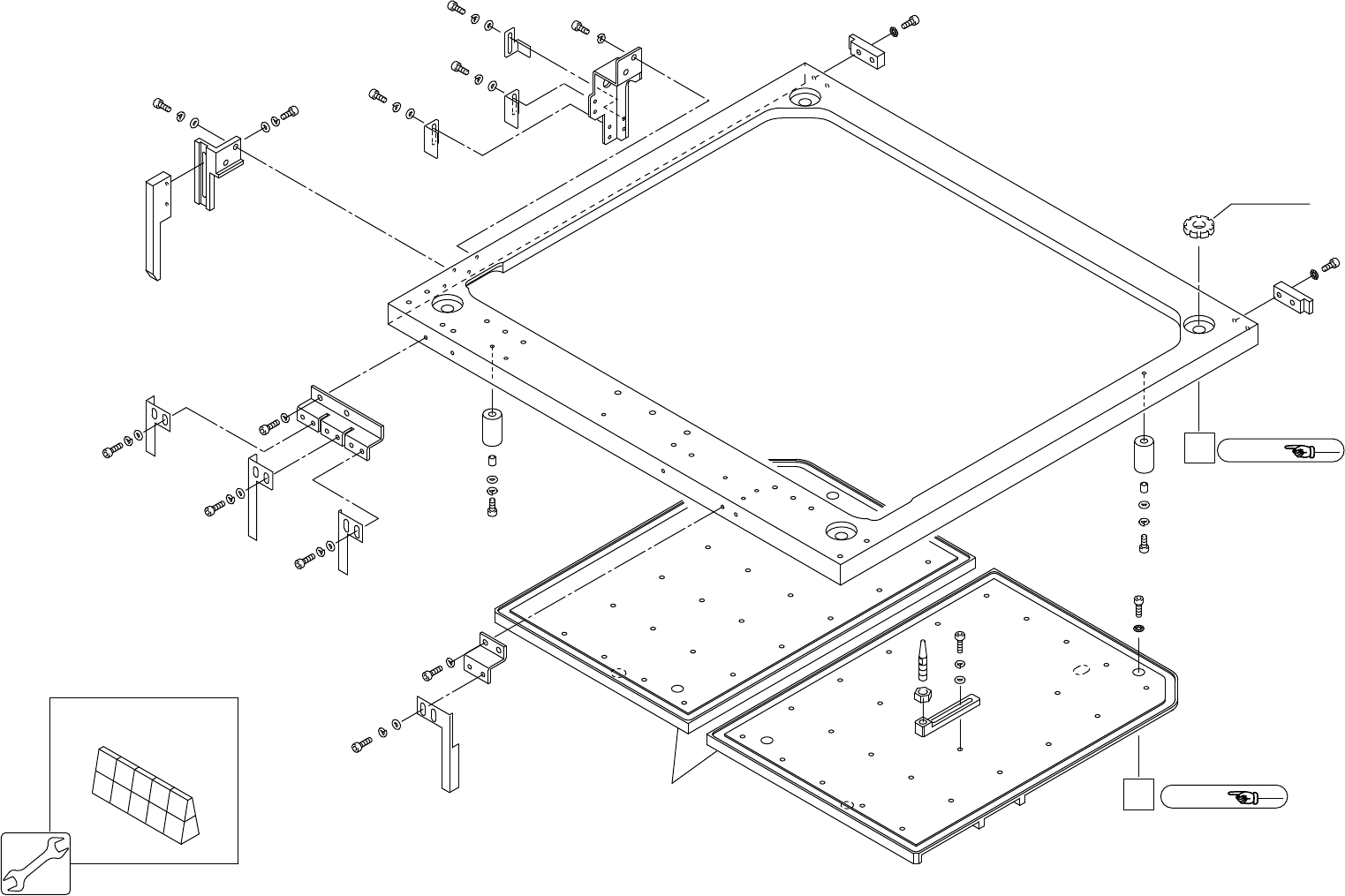

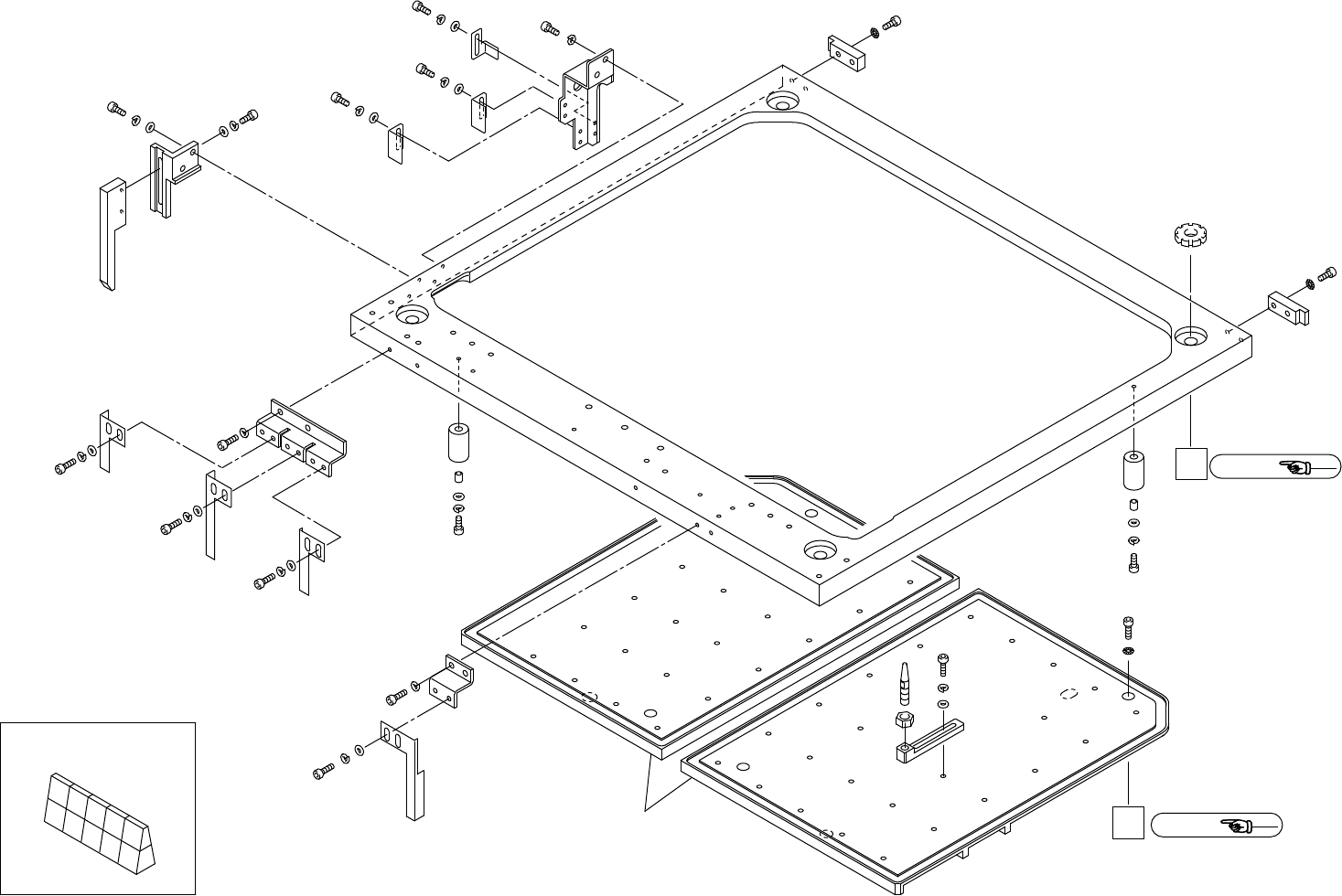

9.1.Ｚ テーブル(CSSZ)
9.1.Ｚ table(CSSZ)
9.1.Ｚ テーブル(CSSZ)
9.1.Ｚ table(CSSZ)
CP-643E PARTS LIST
Ref.9-3
Ref.9-3
x4
D
F
9 - 2
9.1.Ｚ テーブル(CSSZ)
9.1.Ｚ table(CSSZ)
9.1.Ｚ テーブル(CSSZ)
9.1.Ｚ table(CSSZ)
CP-643E PARTS LIST
LOCTITE262
LOCTITE262
ThreeBond1373B
ThreeBond1390E
ThreeBond1373B
ThreeBond1390E
1.96N.m
3.9N.m
LOCTITE222
