操作手册Ⅱ
2-75

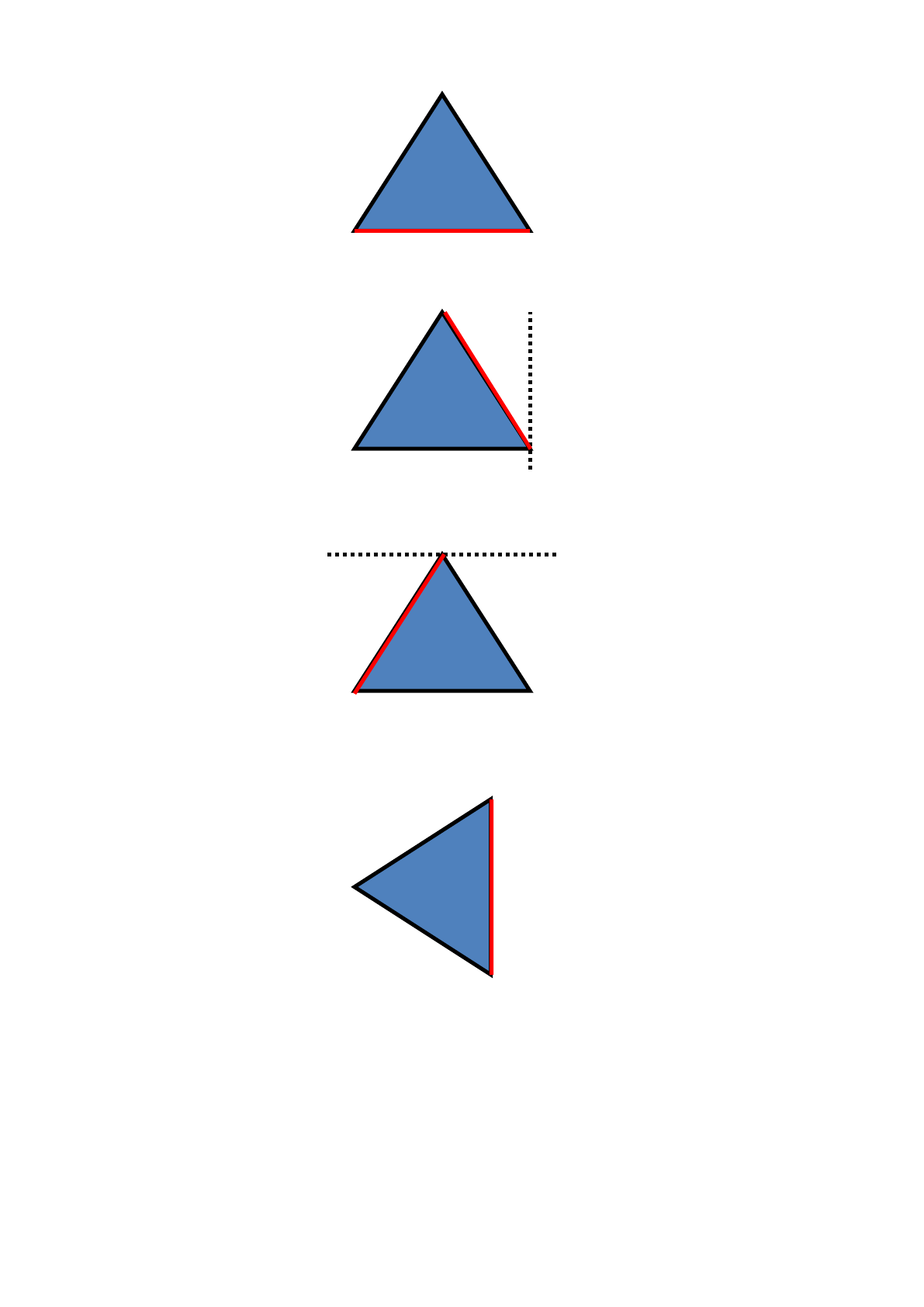

正三角形在下图情况下，将红线边作为基准时，输入 120°。
正三角形在下图情况下，将红线边作为基准时，输入 240°。
正三角形在下图情况下，将红线边作为基准时，输入 90°。
30
60
操作手册Ⅱ
2-76

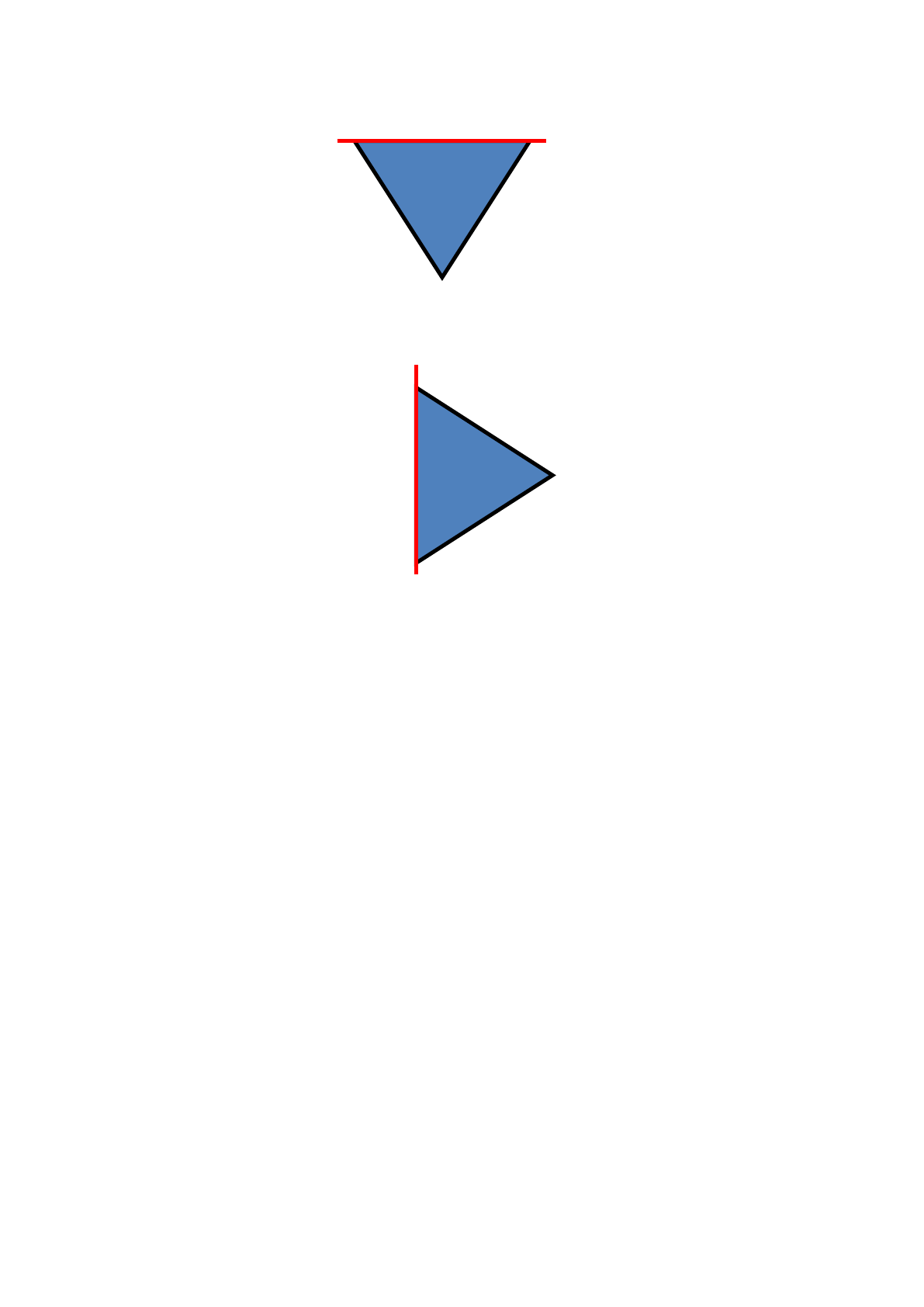

正三角形在下图情况下，将红线边作为基准时，输入 180°。
正三角形在下图情况下，将红线边作为基准时，输入 270°。
6）吸嘴显示
显示吸嘴图像、吸嘴外形尺寸、适用元件尺寸。
7）夹式吸嘴数据
①
抓取位置
“Y”项，输入元件中心至夹式吸嘴固定侧手臂抓取面（紧贴面）中心的偏
移值（ａ），要输入负数。
“X”项只可输入 0，不可输入其他数据。
②
水平间隙
夹式吸嘴固定侧卡头的固定臂面与元件之间的间隙（b），要输入负数。
通常设置为自动输入的默认值。
③
吸取时吸嘴方向
指的是，吸取以 0 度状态供应的元件时的吸嘴方向。
请指定 0 度、90 度、180 度、270 度中的一项。
④
吸取高度微调值
吸取时吸取高度的校正值(c 与元件上表面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
操作手册Ⅱ
2-77
a
b
元件
c
固定臂
抓取位置（
a）
摇
臂
水平间隙（
b
）
