操作手册 Ⅱ 2- 11 0 例 1 ） 连接器元 件时 （引脚识别 ） 例 2 ） BGA 元件时（ 球识别 ） (1) 元件类型 引脚元件 时 1) 引脚间距 输入引脚之间的 尺寸。 引脚 间距
操作手册Ⅱ
2-109
2-3-5-2-9 图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况的检测
级别等。
・ 图像定心对象元件
元件种类
图像识别
引脚形状等
参考：可否激光
识别
54mm
视野摄像机
27mm
视野摄像机
DFFP
摄像机
方形芯片
× × －
— ○
方形芯片
(LED)
× × －
— ○
圆筒形芯片
× × －
— ○
铝电解电容
○ ○ －
引脚元件 ○
SOT
× × －
— ○
微调电容
× × －
— ○
网络电阻
× × －
— ○
SOP
○ ○ －
引脚元件 ○
HSOP
○ ○ －
引脚元件 ○
SOJ
○ ○ －
引脚元件 ○
QFP
○ ○ －
引脚元件 ○
GaAsFET
○ ○ －
引脚元件 ○
PLCC(QFJ)
○ ○ －
引脚元件 ○
PQFP(BQFP)
○ ○ －
引脚元件 ○
TSOP
○ ○ －
引脚元件 ○
TSOP2
○ ○ －
引脚元件 ○
BGA
○ ○ －
球形元件 ○
FBGA
○ ○ －
球面元件 ×
QFN
○ ○ －
引脚元件 ○
外形识别元件
○ ○ －
外形识别元件 ×
通用图像元件
○ ○ －
外形识别元件 ×
单向引脚连接器
○ ○ －
引脚元件 ○
双向引脚连接器
○ ○ －
引脚元件 ○
Z
引脚连接器
○ ○ －
引脚元件 ○
扩展引脚连接器
○ ○ －
引脚元件 ×
J
引脚插座
○ ○ －
引脚元件 ○
鸥翼形插座
○ ○ －
引脚元件 ○
带减震器的插座
○ ○ －
引脚元件 ○
插入元件
× × ○
球元件（通用图像）
○
INS
电解电容器
○ ○ ○
引脚元件
○
其它元件
× × －
— ○
※
DFFP 摄像机是假定插入元件的 VCS。
操作手册Ⅱ
2-110

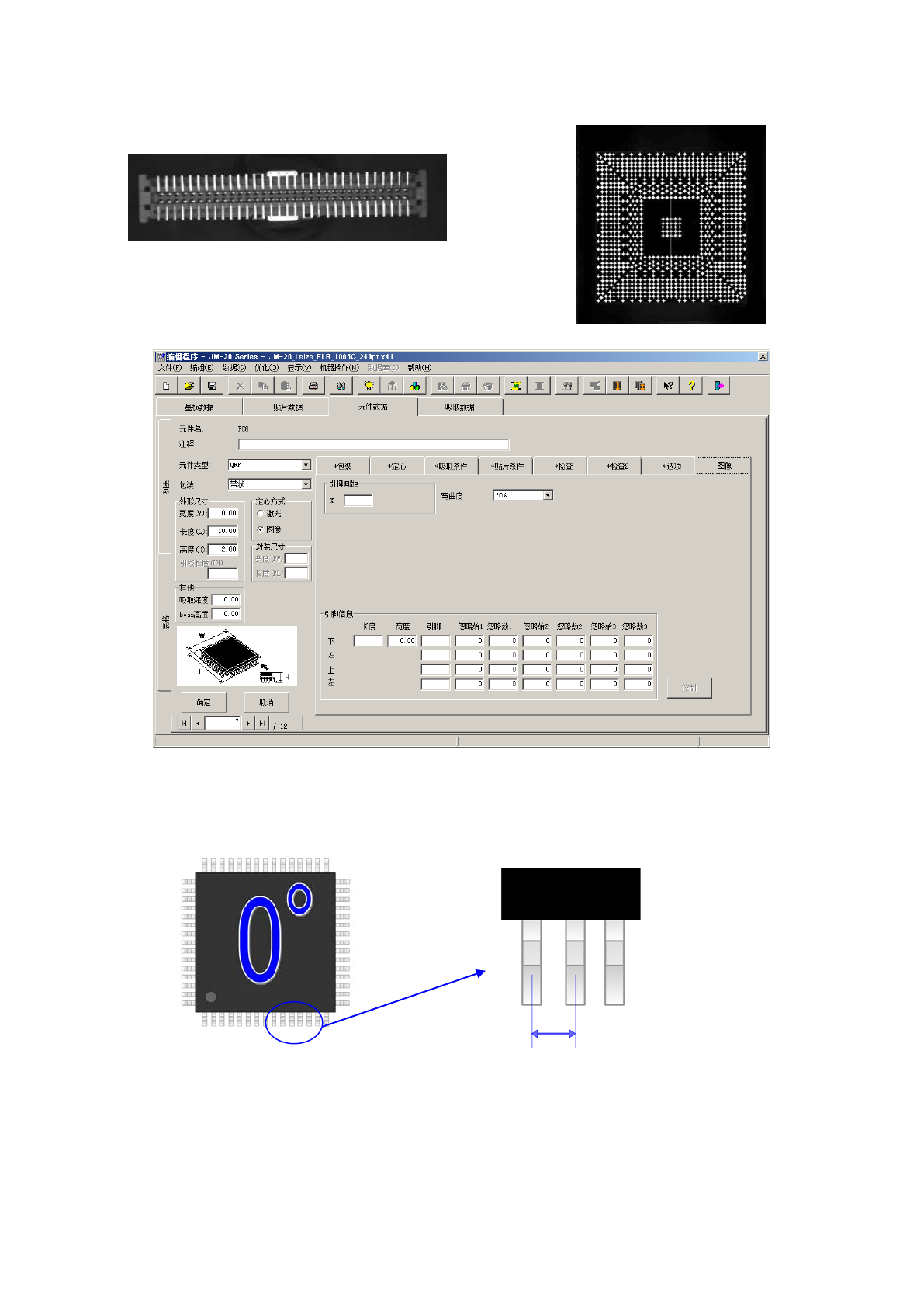

例 1） 连接器元件时（引脚识别） 例 2） BGA 元件时（球识别）
(1)元件类型 引脚元件时
1)
引脚间距
输入引脚之间的尺寸。
引脚 间距
操作手册Ⅱ
2-111

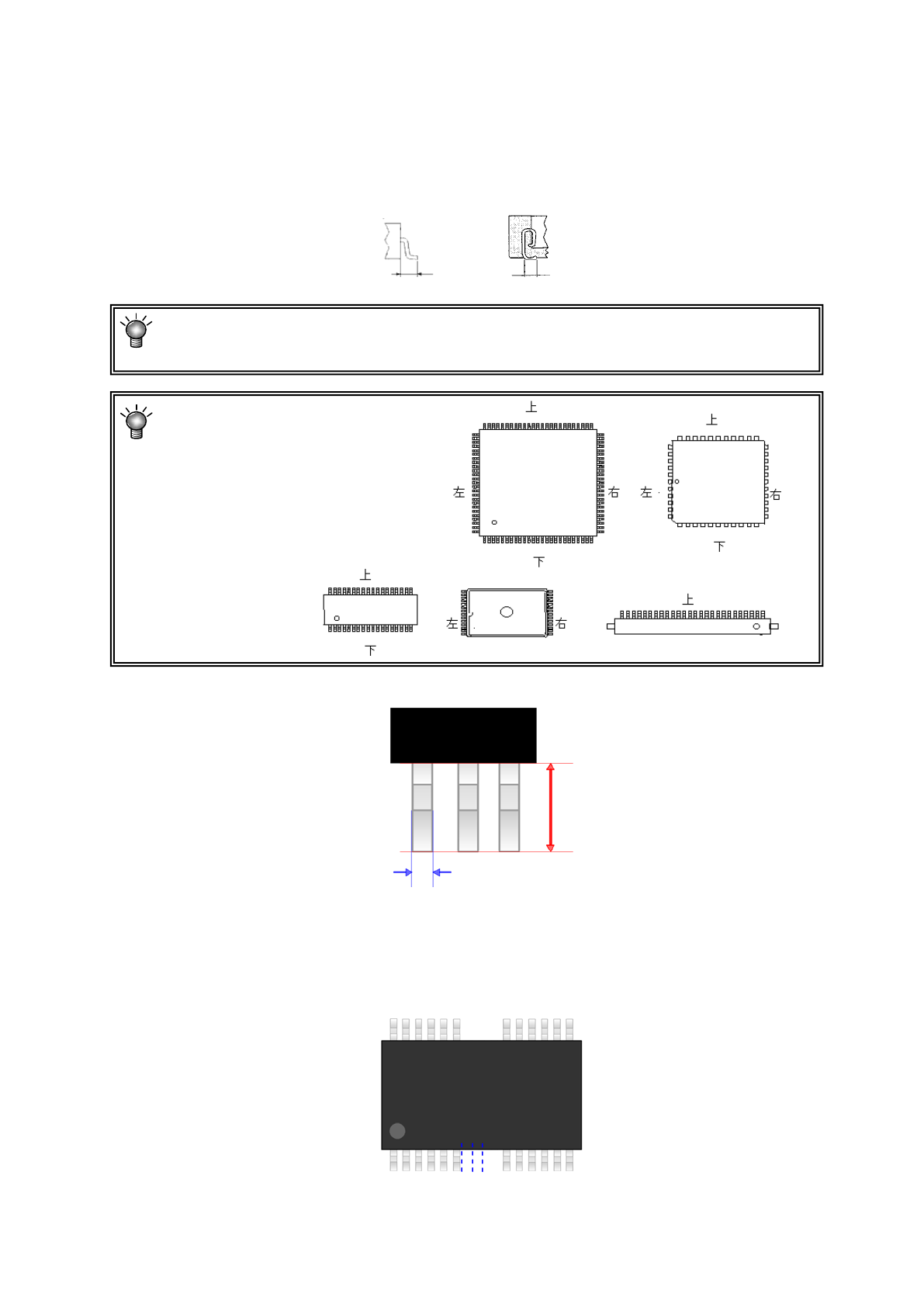

2)
引脚信息
a )
长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此
可输入比从上面看的长度稍大些的值。
b )
宽度
输入引脚宽度。
c )
引脚数
（下、右、上、左）
输入各个方向的引脚数。
即使引脚缺失，也请输入假定无欠缺状态时的数目。
图像数据中的“下、右、上、左”以本
装置中所定义的 0 度的贴片方向为基准
来表示。
引脚长度
引脚长度
引脚宽度
引脚长度
① ⑥ ⑩ ⑮
