操作手册Ⅱ
2-118
4)
基本格式
基本格式仅当“识别类型”为“所有球”或“所有 Land”时，才能设置。
通过对图像定心时造成妨碍的球以外的发光部分的信息进行设置，可将其作为「识别对象外的反射物」
排除在识别对象以外。
基本格式
选择项目一览
内容
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面中选择基本格式。
标准
包装外围只有球。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4
角索引标记
包装外围只有球与索引球，
索引球在格子外。
索引球配置在格子外的 4 角。
3
角索引标记
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2
角索引标记
索引球的配置在格子外的 2 角。
(左上方与右下方有索引球的状态为 0 度)
1
角索引标记
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
包装外围有近于球的浓度的带状物。
标记溢出类型 1
包装外围有球以外的散在物。
标记溢出类型 1 与标记溢出类型 2 的使用方法基本相同。通常选择溢出类型 1
。
但是有与识别球
(
定中心
)
相同直径的细长基本格式时，请选择标记溢出类型
2。
标记溢出类型 2
操作手册Ⅱ
2-119
5
）
球面图案
仅当“识别类型”为“全球面”或“所有Land”时才能设置球面图案。
设置作为识别对象的球面图案。
球面图案选择项目一览
球面图案
浏览
可从球面图案列表中选择。
也可查看预览画面。
请参见「
a
)浏览球面图案」。
编辑
打开球面图案画面，可设置标准型以外的图案。
请参见「b)编辑球面图案」。
标准
BGA
全部表面有球类型
周边 BGA
中央部分无球类型
交叉的标准
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围多
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的标准
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
交叉的周边
BGA(
外围少
)
仅间距为
2.00mm
～
3.00mm
时可选择
标准类型
BGA BGA周边 BGA 交叉的标准 BGA(外围多
)
交叉的周边
BGA（外围多） 交叉的标准 BGA(外围少) 交叉的周边 BGA(外围少
)
操作手册Ⅱ
2-120
a ) 浏览球面图案

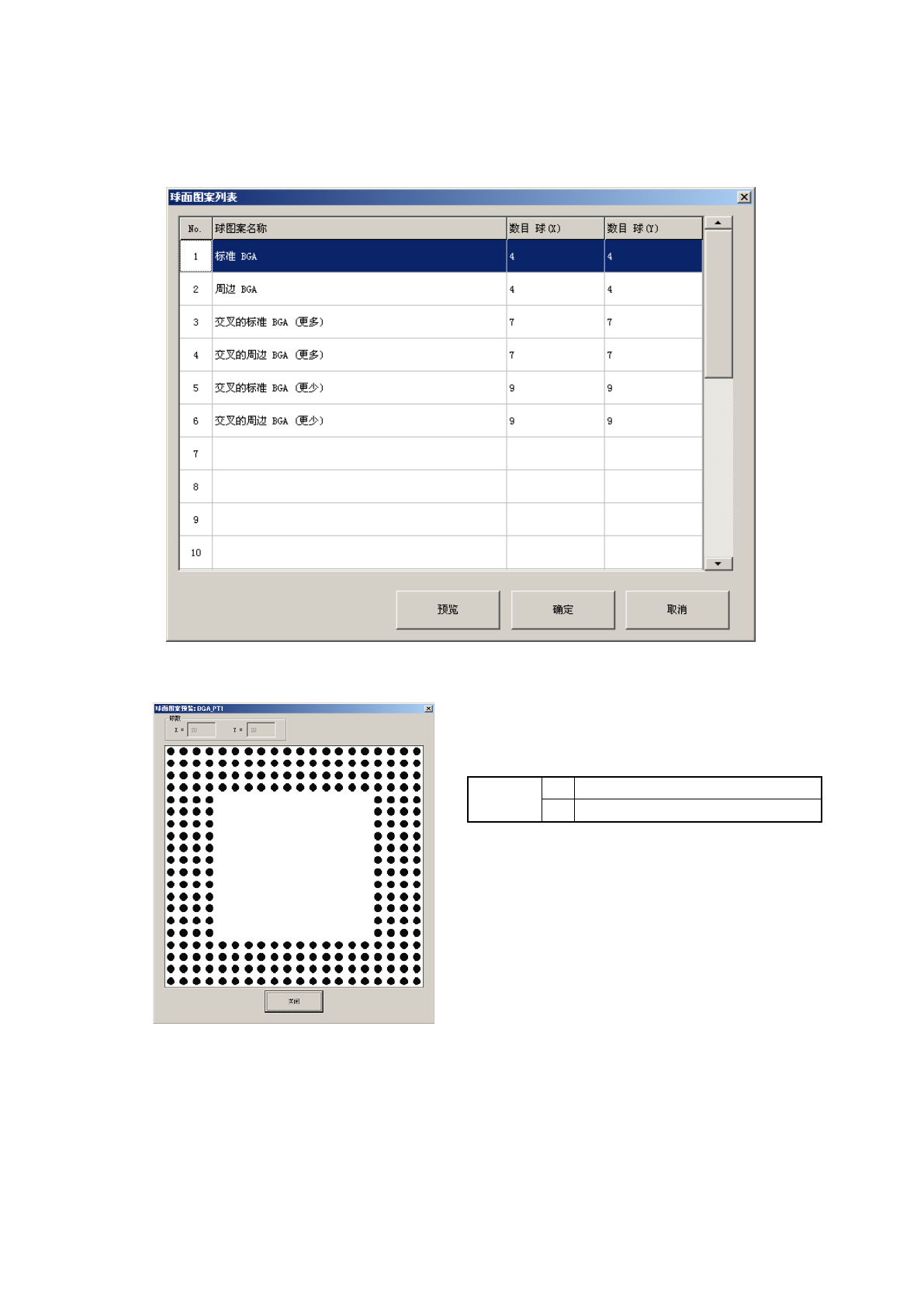

选择「浏览」后，可显示如下球面图案列表。
双击所要设置的球面图案，或选择球面图案后按下[确定]按钮。
●球面图案的预览对话框显示例
球数
X
球的列数
(
横方向的球个数
)
Y
球的行数
(
纵方向的球个数
)
按下“
关闭
”，返回球面图案列表对话框。
