操作手册 Ⅱ 2- 122 ＜ 新建球面图 案的方法 ＞ ①按下「 建立新图案 」 按钮。 ②选择「 图案类型 」 ，输入新 图案的 「行」 数与「列」数。 ③ 按下 “ 显示图案 ” 按钮，则在 “ 球面图案制作区域 ” 中显示已选择 的球面图案。 请追加、删除球 面，编辑图案。 如果制作球面图 案时设置的球数 与该画面 中设置的球数不 一致时，则显 示下述确认信息 。 选择「是」 ，则该画面中设 置的球数生效。 制作、编辑后， 请单…
操作手册Ⅱ
2-121
ｂ

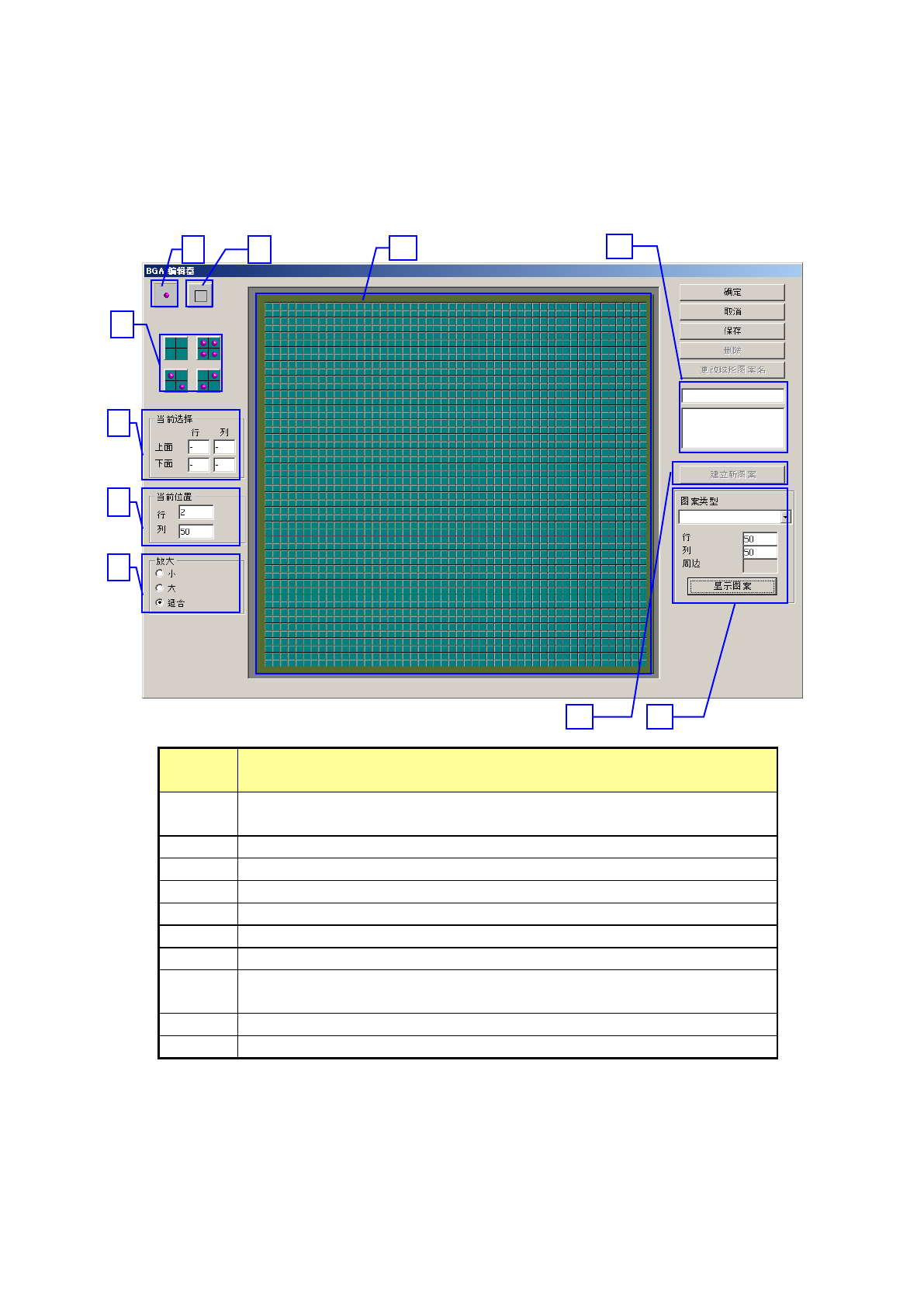

) 编辑球面图案
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可注册 16 个图案。
图标
/按钮
说明
①
对球逐个进行编辑。
左击为制作球面，右击为制作索引标记（※
1
）。
②
用轨迹球指定范围
,
一次性制作。
③
可以选择在指定范围制作时
,
制作的图案。
④
显示在球面图案制作范围内选择的区域。
⑤
显示在球面图案的制作范围内选择的光标位置。
⑥
变更球面图案制作范围的显示尺寸。
⑦
球面图案的制作范围。
⑧
显示已制作的球面图案名。
点击图案名可进行编辑。
⑨
可制作新球面图案。
⑩
通过设置条件，可以引用球面图案。
※
1
索引标记： 定中心中不使用的参考用的标记。
在球面图案制作范围内以白色标记显示。
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
操作手册Ⅱ
2-122
＜

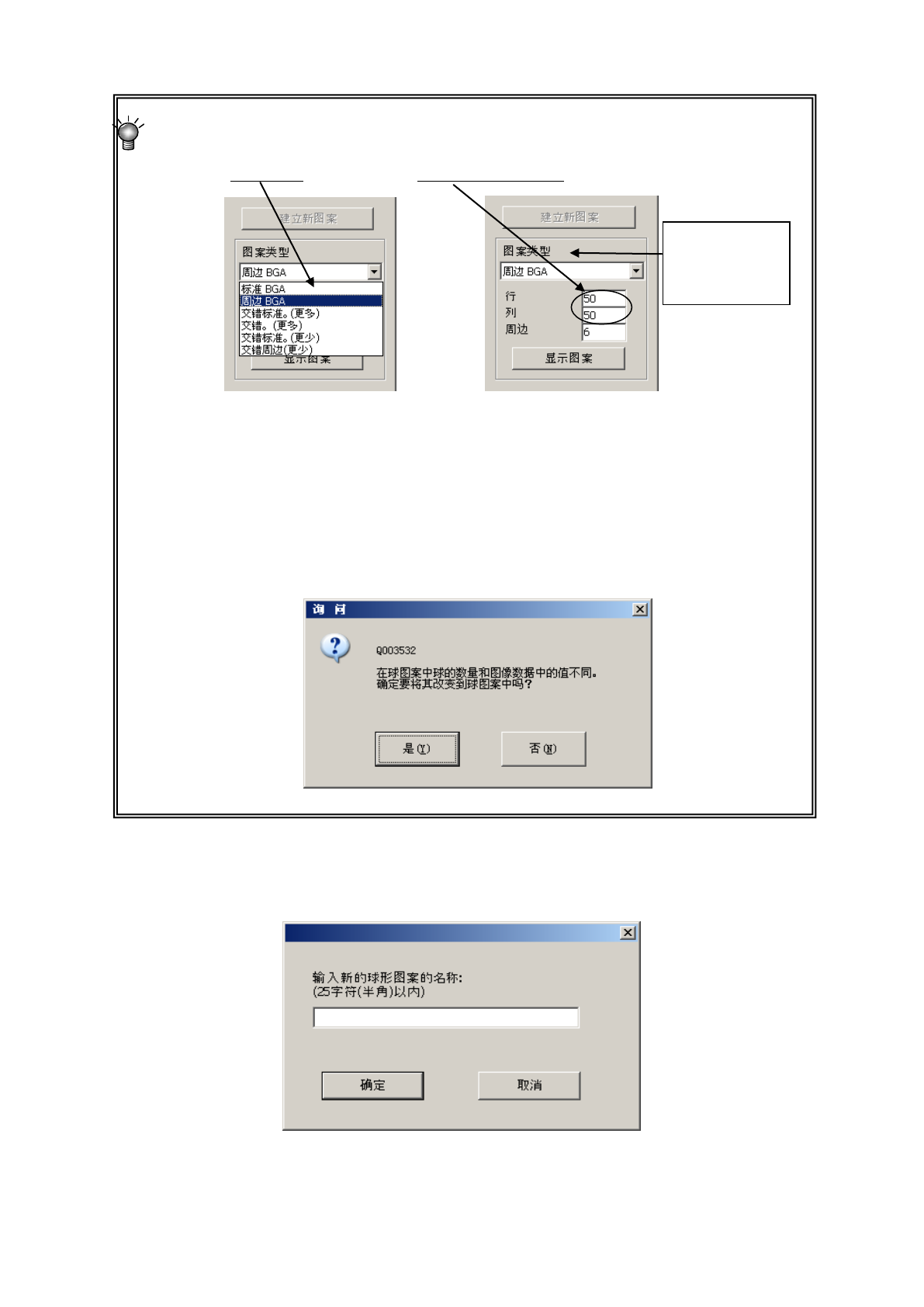

新建球面图案的方法
＞
①按下「建立新图案」按钮。
②选择「图案类型」，输入新图案的「行」数与「列」数。
③ 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加、删除球面，编辑图案。
如果制作球面图案时设置的球数与该画面中设置的球数不一致时，则显示下述确认信息。
选择「是」，则该画面中设置的球数生效。
制作、编辑后，请单击「保存」，再单击「确定」。
保存新建的球面图案时，会显示球面图案名的设置画面。
请输入球面图案名，单击「确定」。
选择外围型时，
请输入球存在的
行数。
操作手册Ⅱ
2-123

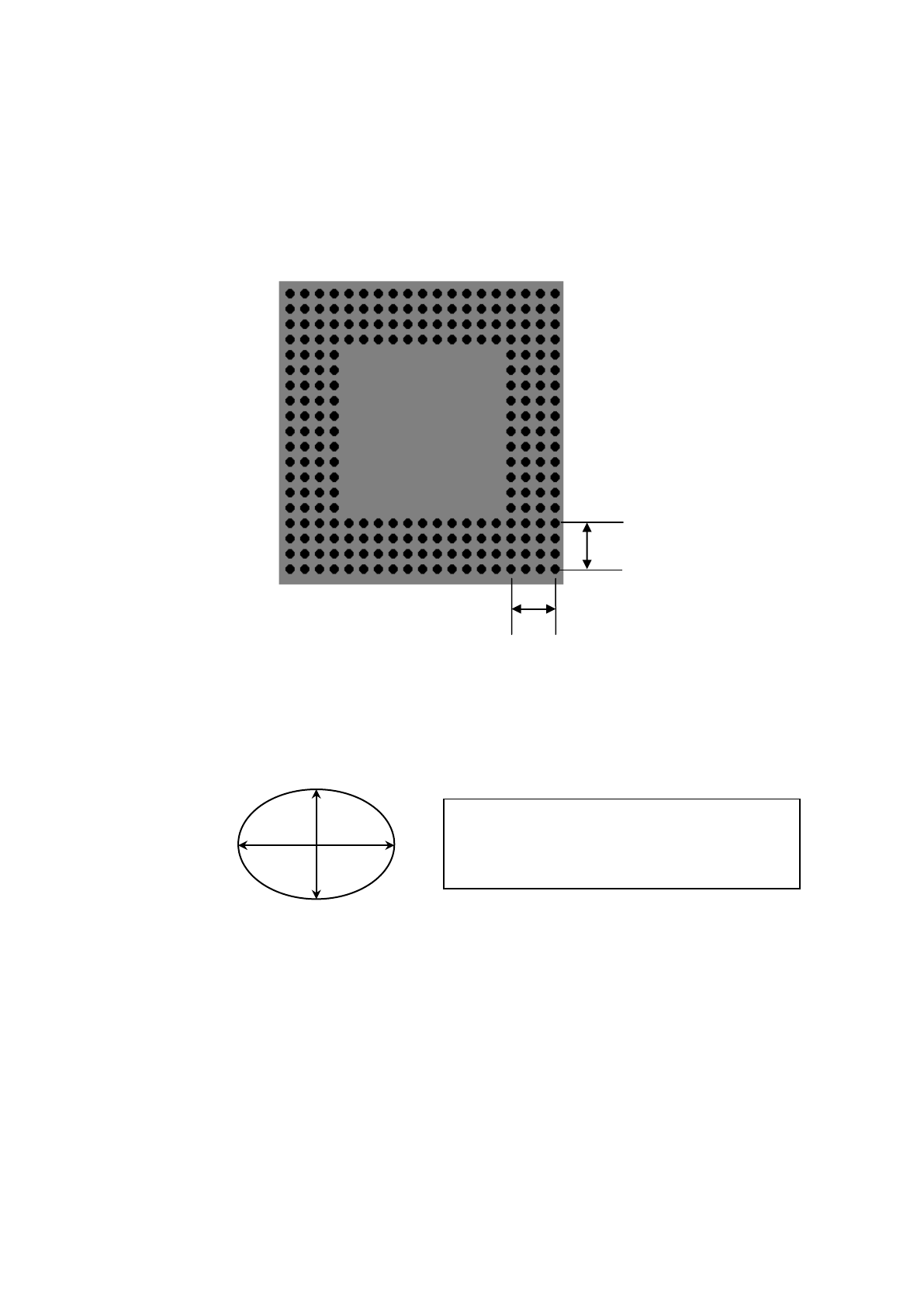

6）周边行数
设置周边型 BGA、交叉的周边型 BGA(外围多)、交叉的周边 BGA(外围少)球面图案时，要从周边
开始计算球所在行的行数，并进行设置。
除此以外设置了其他图案时，「外围行数」会显示为「0」，为无效状态。
例） 周边行数为「4」时
7）直径检查、变形检查
识别方式为「所有球面-基板」「所有球面-陶瓷」时，可设置是否进行球面检查和判定值。
●直径检查：测量各球的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为识别错
误。建议将检查水平值(输入值)指定在 40%以上。
●变形检查：检查球的面积。
与输入的球直径换算的球面积比较，算出来的像素值低于设置值或大于设定值时，即作为识别
错误。
建议将检查水平值(输入值)指定在 45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小些)，则错误发生率就高。
4
4
Ｈ
Ｖ
将球直径的输入值设为 R 时，1-(H/R)、1-(V/R)
中的任何一个值超过(大于)或低于(小于)输入值
(%)时即为错误。
