操作手册 Ⅱ 2- 131 （ 6 ）元件类型 通用 图像元件 时 有关通用图像元 件的数据制作方 法，请参 见「第 3 章 通用 图像 」。 (7) 元件类型 插入元 件时 元件类 型为插 入元件时，会选 择通用图像的表 格。有关通用 图像元件的数据 制作方法， 请参见「第 3 章 通 用图 像 」。
操作手册Ⅱ
2-130

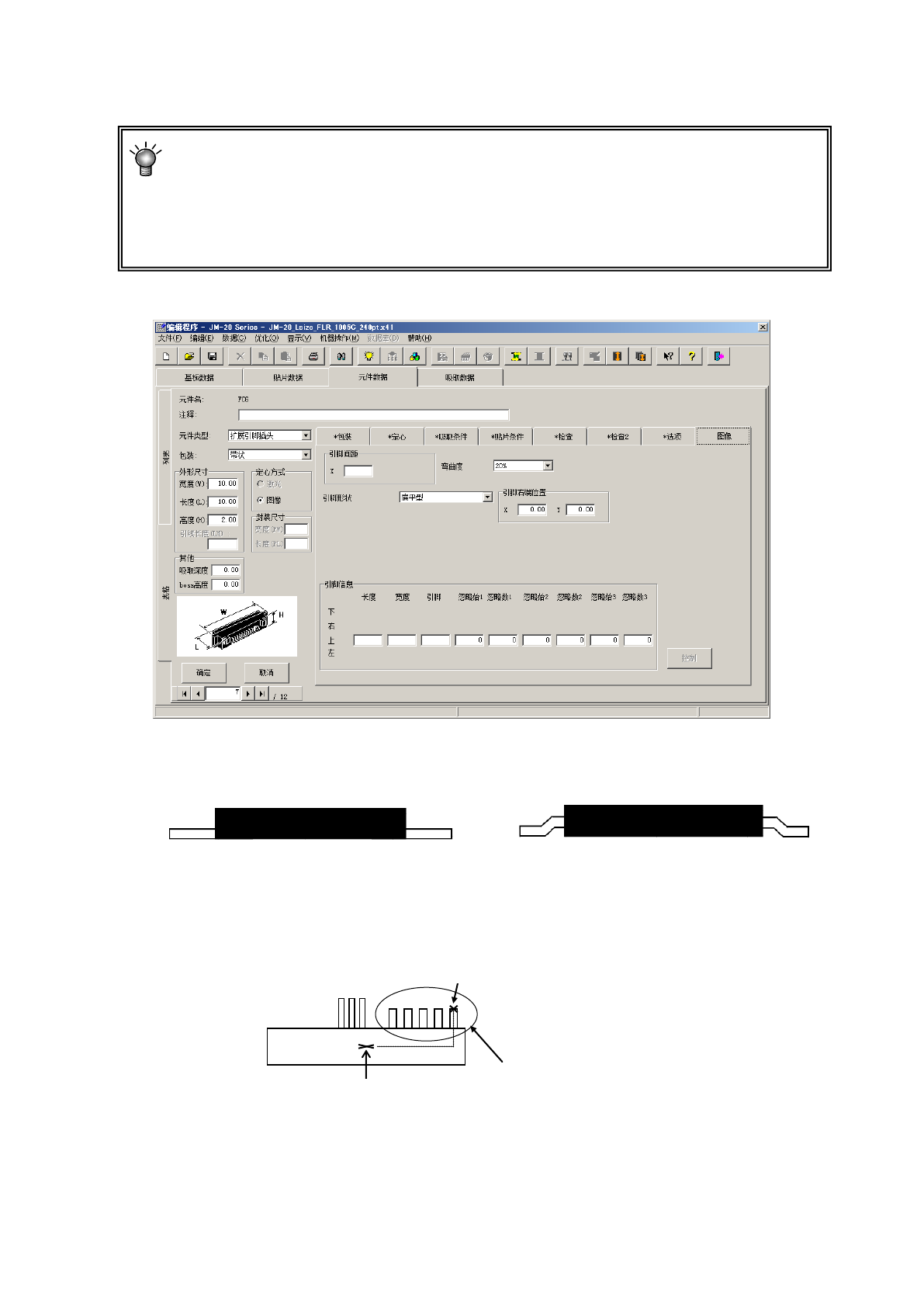

（5）元件类型 扩展引脚连接器时
※扩展引脚连接器：
是指单向引脚连接器元件的扩展版，在同一边上存在不同引脚间距及不同引脚宽度的单向
引脚连接器。此时，通过仅识别某一部分的引脚，即可识别元件。识别方法是指定某个存
在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该部分引脚的识别来进行定位。但，
条件限于在指定识别的引脚间距的 2 倍以内没有其他引脚。
引脚形状、引脚右端位置以外的项目与引脚元件的设置相同。
1) 引脚形状
引脚形状：从扁平形和鸥翼形中选择。
◇扁平型 ◇鸥翼型
2) 右侧引脚位置
输入从元件识别中心位置(VCS 的中心位置)到进行识别的引脚组的右端引脚的顶端中心位置的 X
及 Y 的尺寸。X、Y 的输入范围为-99.00～99.00。
3) 控制
对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值，因此无需变更。
详细设置请参见「2-3-5-2-9 控制」。
元件识别中心位置
引脚右端位置
进行识别引脚的组
操作手册Ⅱ
2-131

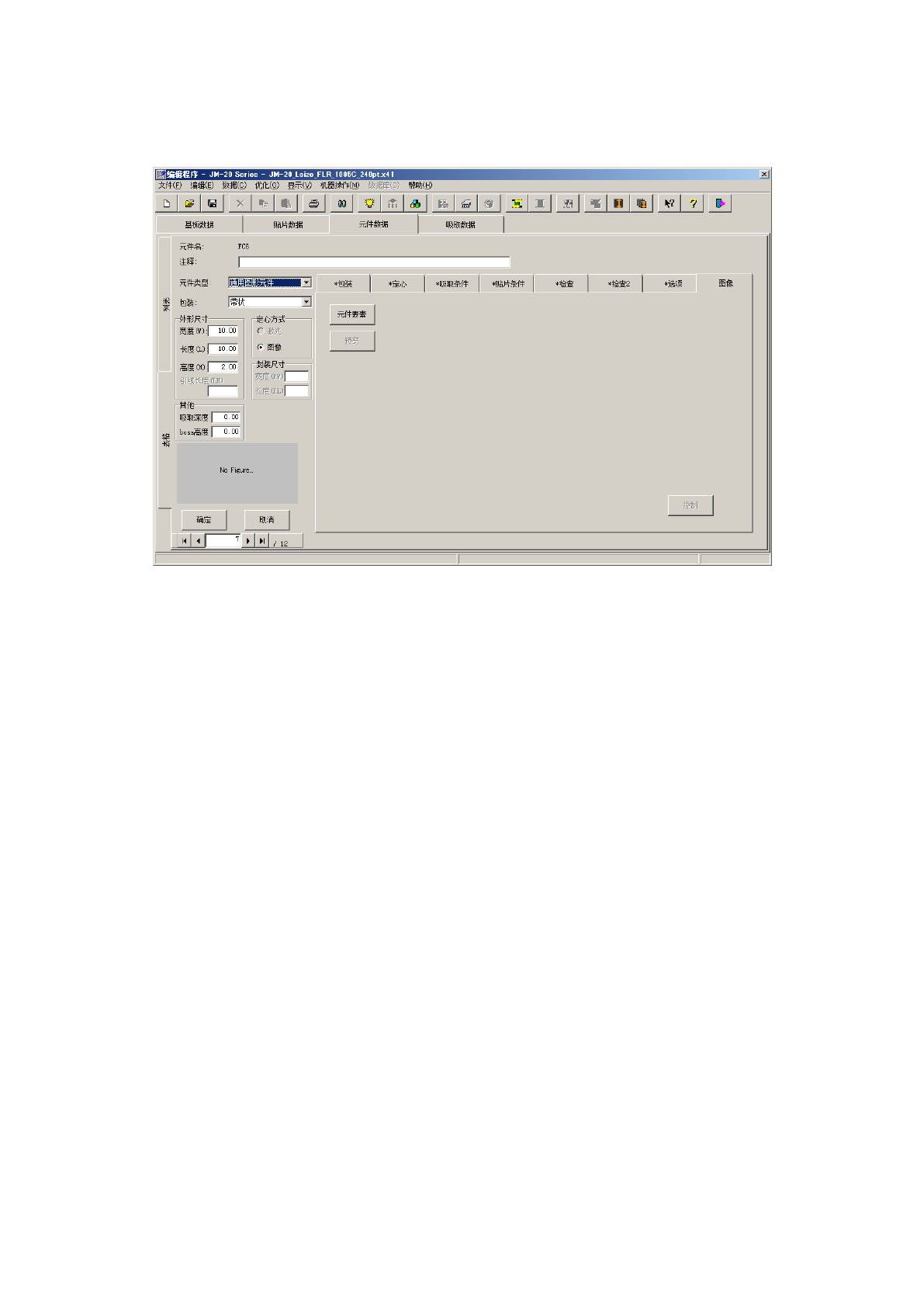

（6）元件类型 通用图像元件时
有关通用图像元件的数据制作方法，请参见「第 3 章 通用图像」。

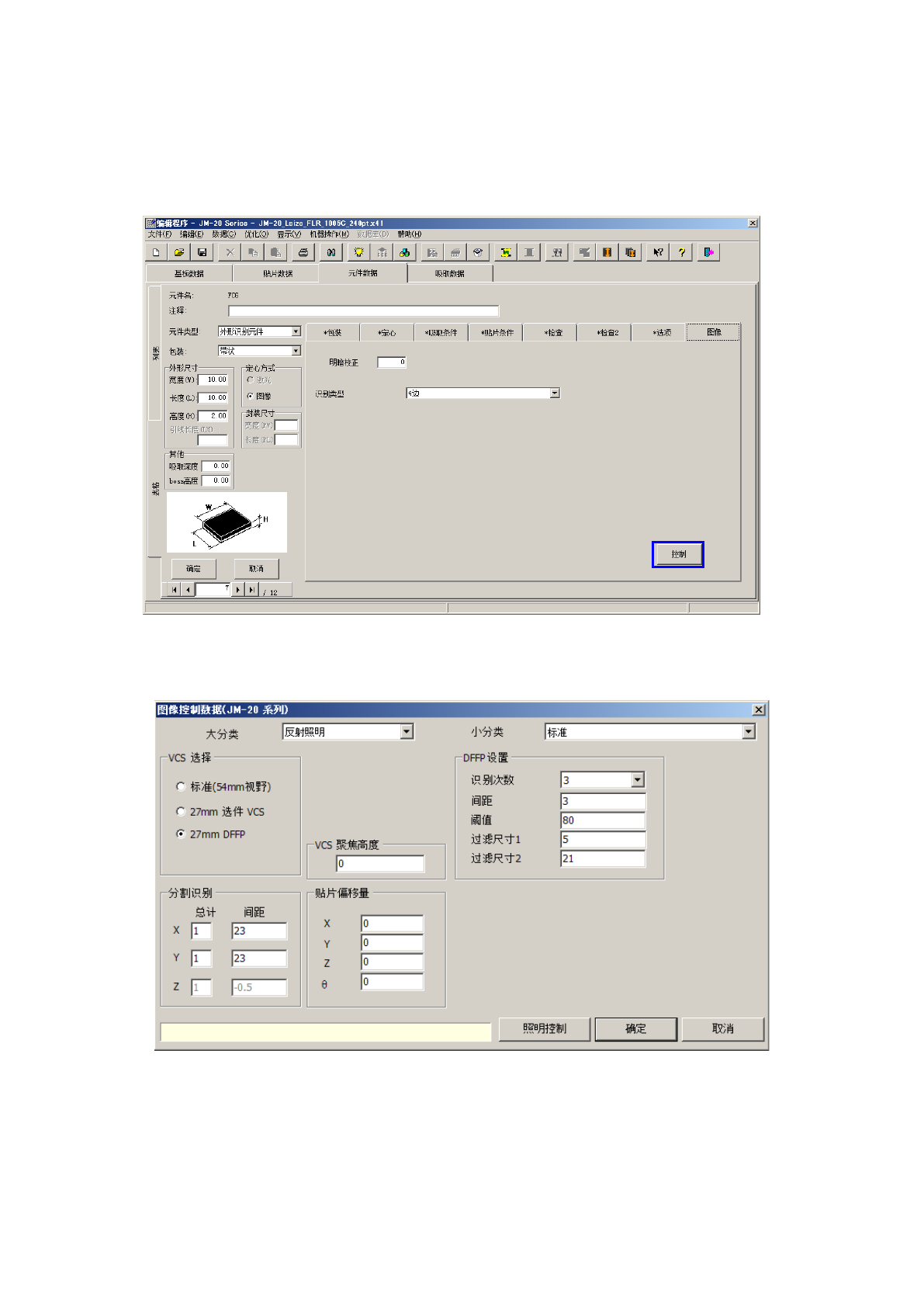

(7) 元件类型 插入元件时
元件类型为插入元件时，会选择通用图像的表格。有关通用图像元件的数据制作方法，
请参见「第 3 章 通用图像 」。
操作手册Ⅱ
2-132
2-3-5-2-10 控制
是对图像识别元件进行详细设置的画面。
通常，因设置为初始值，所以无需变更。
仅当在默认设置的状态下，识别、贴片不正常时，才需要变更设置。
（1）图像控制数据
