操作手册Ⅱ
2-187

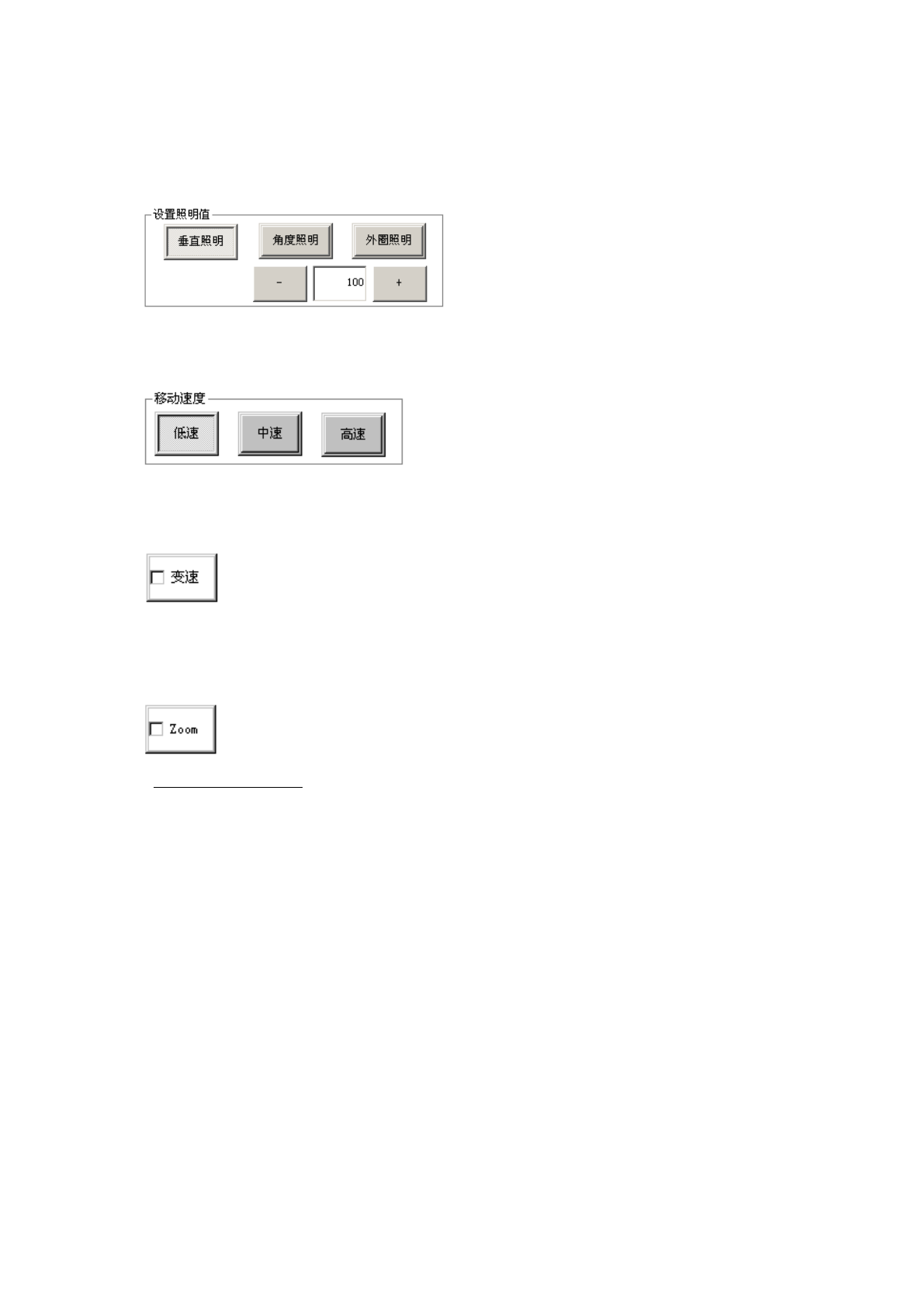

4)
设置照明值
在进行标记数据示教时，要设置必要的相应设置。
使用当前的照明设置可以识别标记时，可以省略照明设置的操作。
当标记反射不良，标记识别不稳定时，请直接设置垂直、角度照明的光量。
5)
移动速度
可从低速、中速、高速 3 项中选择按 8 个方向的方向按钮移动轴时的移动速度。
6)
变速
勾选此项后，持续移动一定时间，速度会变为两倍速度，速度会加快。
7) Zoom
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加显示）。
勾选此项后，数字放大功能变为有效，可以放大显示映像。
关于数字放大功能
a) 功能概要
在操作选项中设置了
「示教时放大数字」时，可在画面中放大显示摄像机拍摄的图像。
需要放大时，请勾选“Zoom”复选框。
取消勾选后，则恢复成通常的图像。
*有关设置数字放大功能的详细说明，请参见『
使用说明书 CD 第 7 章 操作选项』。
b) 放大规格
可根据对象元件的外形尺寸，切换放大比例。
・选中放大 4 倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未 选中放大4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时吸取坐标的 XY 示教等场合均可使
用。
操作手册Ⅱ
2-188

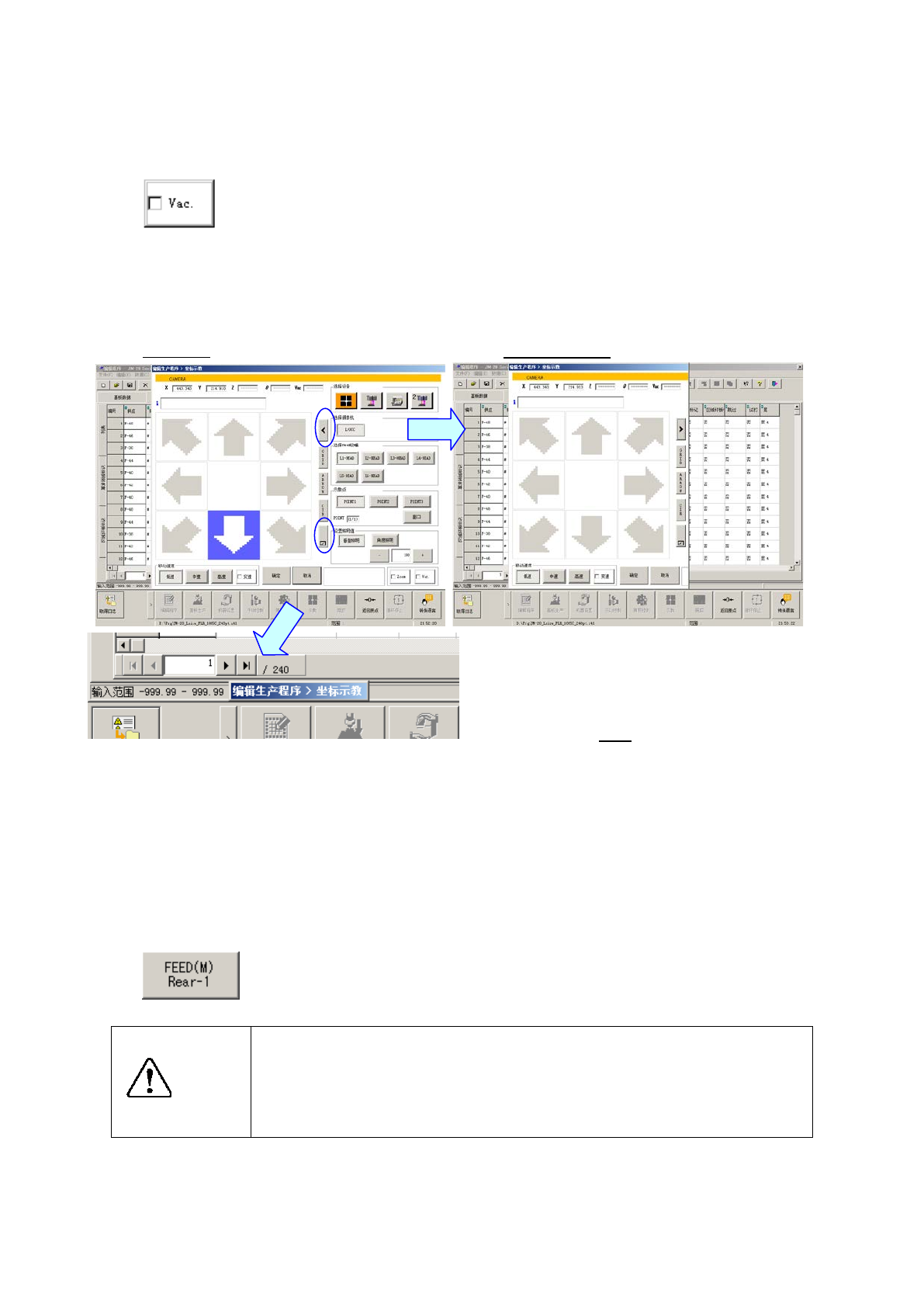

8) Vac.
使用 Head 进行示教时，可以控制真空 ON/OFF。
按“Vac.”复选框，当已经打开真空时，在复选框中会打勾。
9)
方向按钮
通过点击按钮，可以将轴向 8 个方向进行移动。
10)
最小化按钮
按[<]按钮，右侧画面会消失。 再按一下[＞]按钮，会恢复原来的尺寸。
点击[＿]按钮时，示教画面会缩小为图标，
并移动到左下方。再点击一次图标时，则
恢复成原来的尺寸。
11) FEED
在对吸取位置进行示教后，会出现显示供料器编号的[FEED]按钮。
按一次[FEED]按钮，该供料器会进行一次送料。但径向供料器 MRF-L 的供料器类型为 2 次传送时，
为 2 次顶推传送元件。
为径向供料器时，在吸取位置有元件的情况下按下 FEED，或在径向供料器类
型为 MRF-L 时错误设置了供料器类型的情况下，按下 FEED 时，请注意径向
供料器可能出现元件堵塞。
吸取位置有元件时，请不要按下 FEED。
并且，径向供料器类型为 MRF-L 时，请确认供料器类型后再按下 FEED。
注意
操作手册Ⅱ
2-189

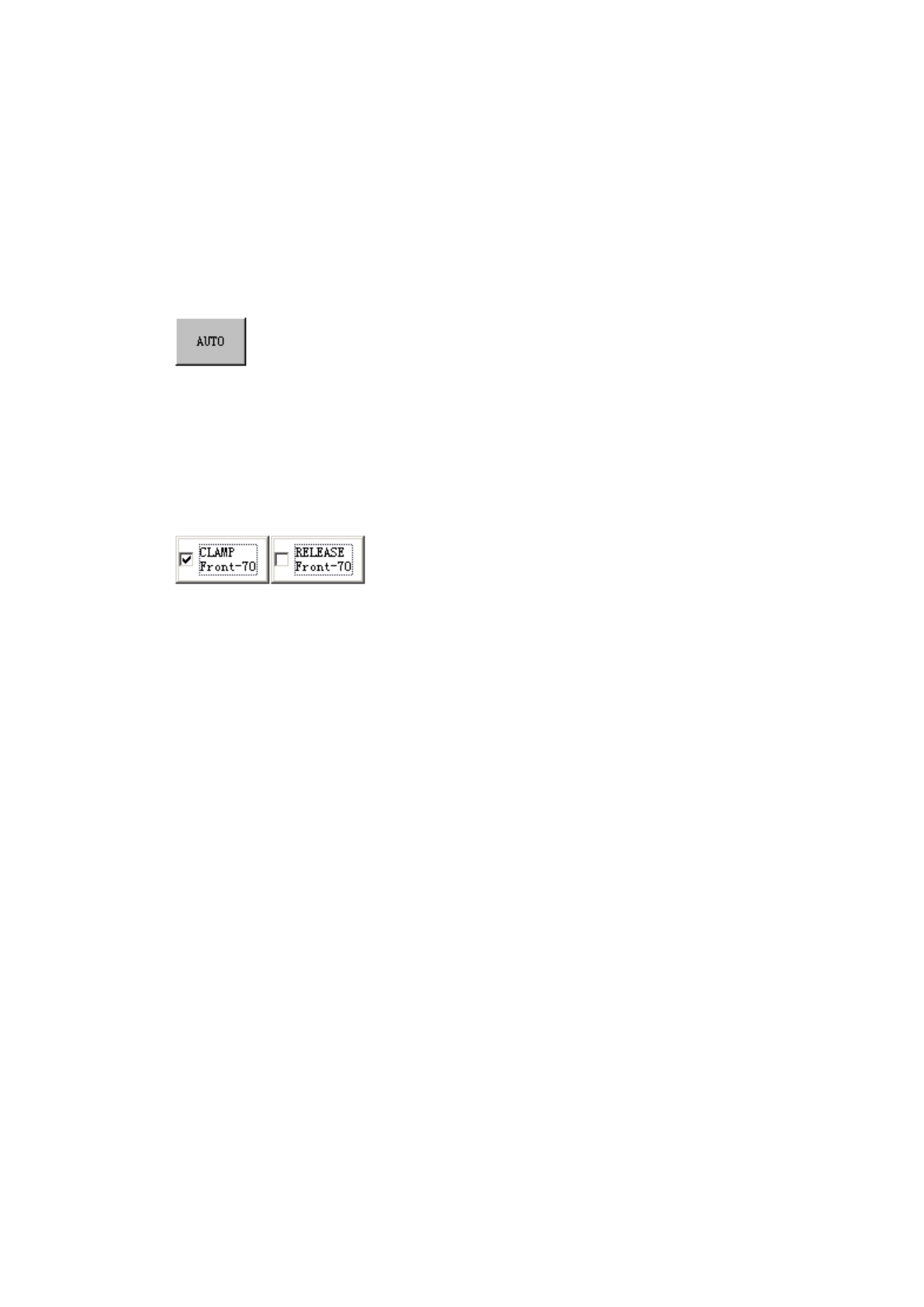

12) AUTO
在对吸取位置进行示教后，如果使用的元件数据满足以下所有条件, 会出现显示供料器编号的
[AUTO]按钮。
・ 元件种类为“方形芯片”。
・ 包装方式为“带状”。
・ 供应装置为“8mm 纸带”。
・ 外形尺寸为 0.35mm≦长边≦3.4mm 、0.1mm≦短边≦1.8mm 。
・ 吸取条件的“自动示教”设置为[是]。
按[AUTO]按钮后，通过摄像机对孔（CAVITY）进行识别，自动取得中心位置。
13) CLAMP/ RELEASE
对径向供料器的吸取位置进行示教时，出现[CLAMP]按钮或[RELEASE]按钮。
径向供料器在夹紧状态时，显示[CLAMP]，在松开状态时，显示[RELEASE]。
夹紧状态时，可以按下按钮解除夹紧。
在松开状态时，按下按钮可以夹紧。
仅对象元件的包装为 INS 带状时，可以执行夹紧・解除动作。
14) OK
返回到按[示教]按钮之前的原画面，并取得所示教的坐标数据。
保持径向供料器夹紧（切割状态），按下[OK]时执行解除动作。此时，会有元件残留在径向供料器
内，请用手取出元件。
15)
取消
返回到按[示教]按钮之前的原画面。之前所输入的数据被忽略，坐标数据不会被改变。
保持径向供料器夹紧（切割状态），按下[取消]时执行解除动作。此时，会有元件残留在径向供料
器内，请用手取出元件。
