操作手册 Ⅱ 2- 195 ( 2) 使用 H ead 的各吸嘴 进行示教的方法 在选择装置时， 选择了 H ead 装置、或 选择 Head （ Hea d ）吸嘴时 选择各 HEAD 后， H ead 会移 动到当前显示的 坐标上。 1 )XY 轴移动 选择移动轴的 [XY 轴 ] 按钮，用 8 个方向按钮使 XY 轴移动 。 在 X 、 Y 各自的文本框里会显 示出当前的 XY 坐标 。
操作手册Ⅱ
2-194
● 2 点或 3 点的示教方法
a)
以
2
点进行示教时
A
B
C

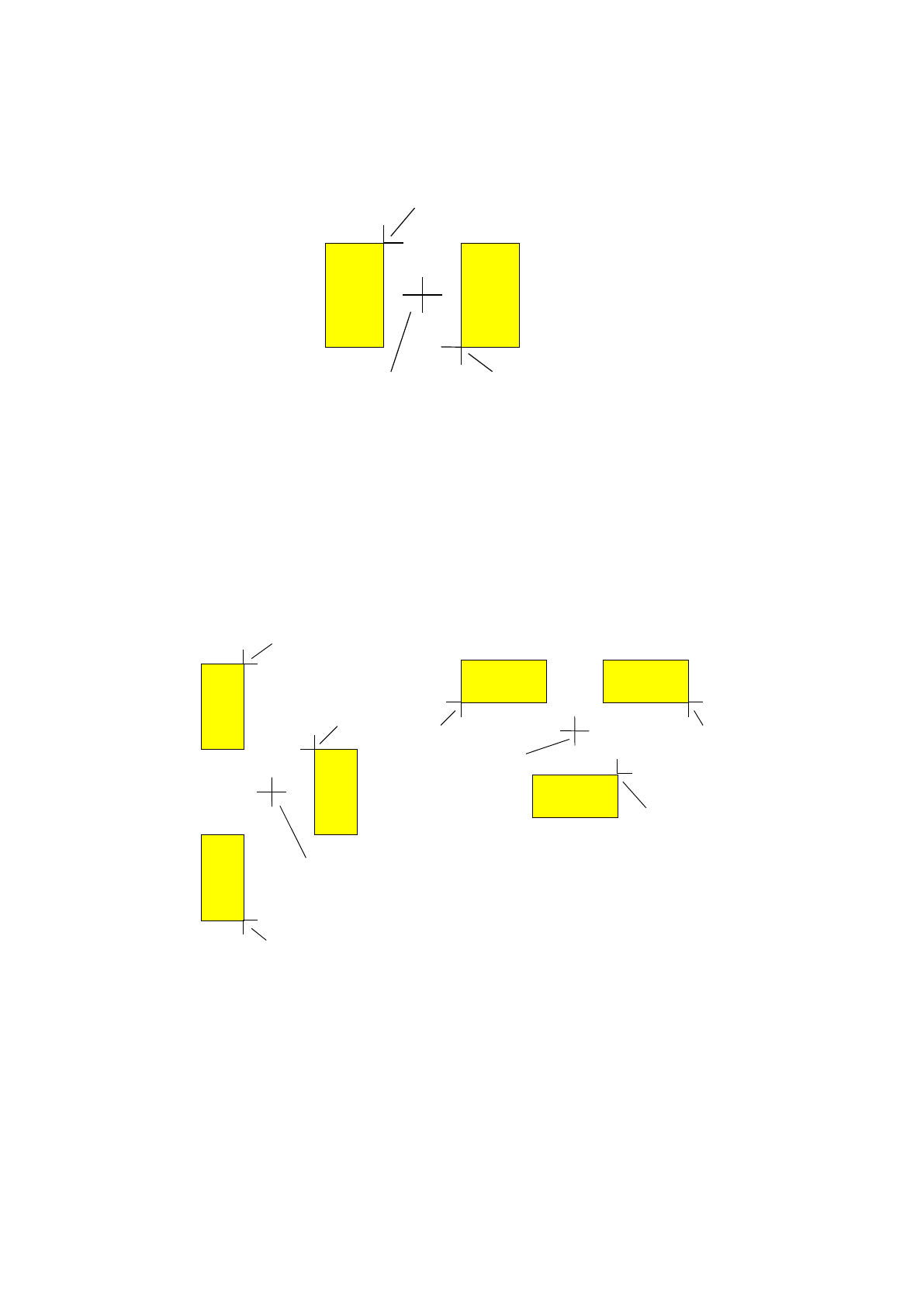

输入上述的A、B两点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示
教的坐标。
b)
进行
3
点示教时
输入A、B、C三点，以点D的坐标作为示教坐标。
(点D的X方向为点A、点B、点C的中点， Y方向为点A、点B的中点)
B
A
C
Ｄ
C
B
A
Ｄ1
基板焊盘(PAD)
操作手册Ⅱ
2-195
(2) 使用 Head 的各吸嘴进行示教的方法
在选择装置时，选择了 Head 装置、或选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移
动到当前显示的坐标上。
1)XY 轴移动

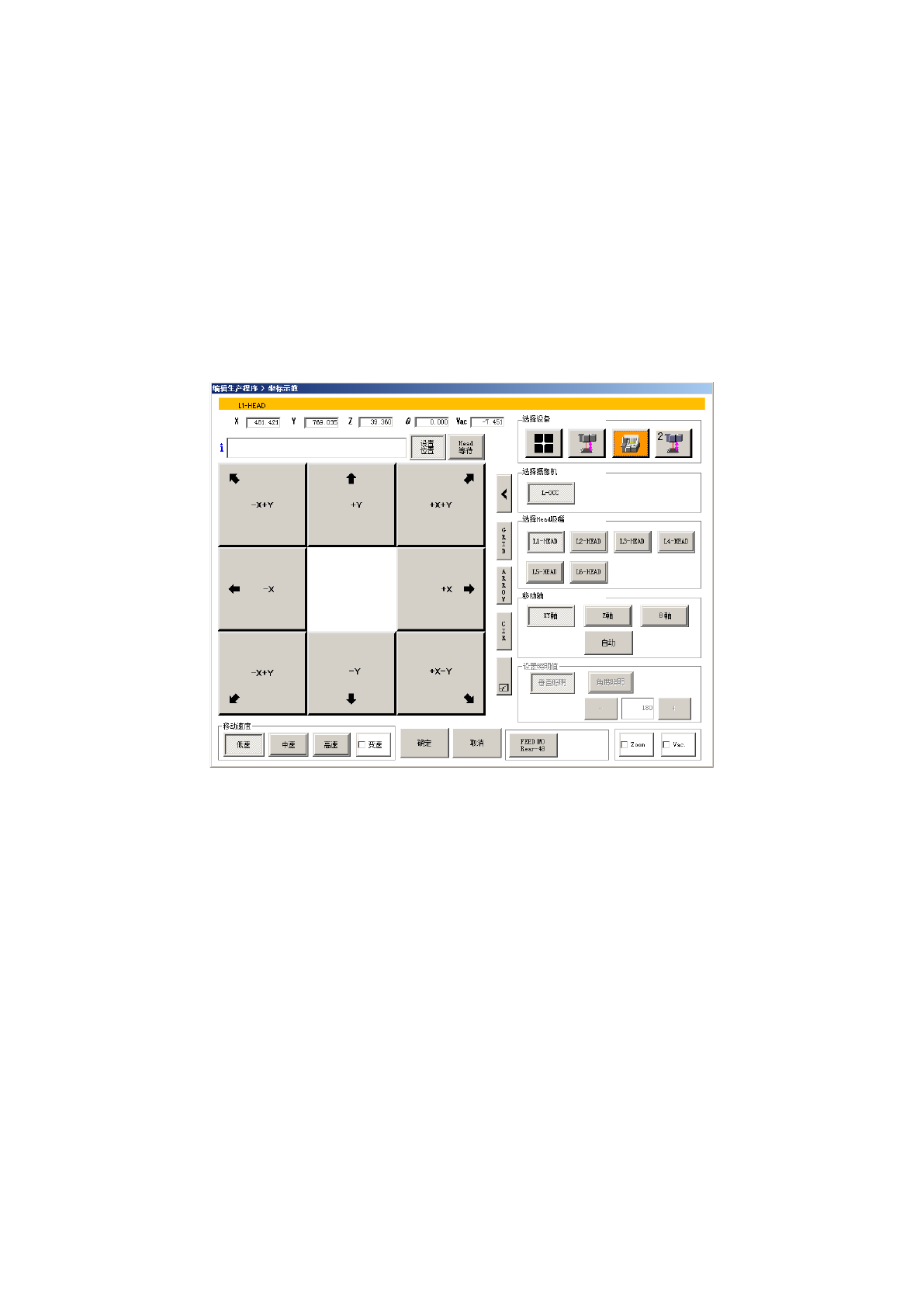

选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
操作手册Ⅱ
2-196
2-5-2-2-2 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至吸嘴前端与测定物体接触，获取高度。
先选择示教用的Head或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于Head和HMS。
若选择其他装置，会发出报错声，此时需要重新选择装置。
(1) 使用 Head 的各吸嘴进行示教的方法
在选择装置时选择 Head 装置、或在选择 Head（Head）吸嘴时选择各 HEAD 后，Head 会移动
到当前显示的坐标上。
1)XY 轴移动

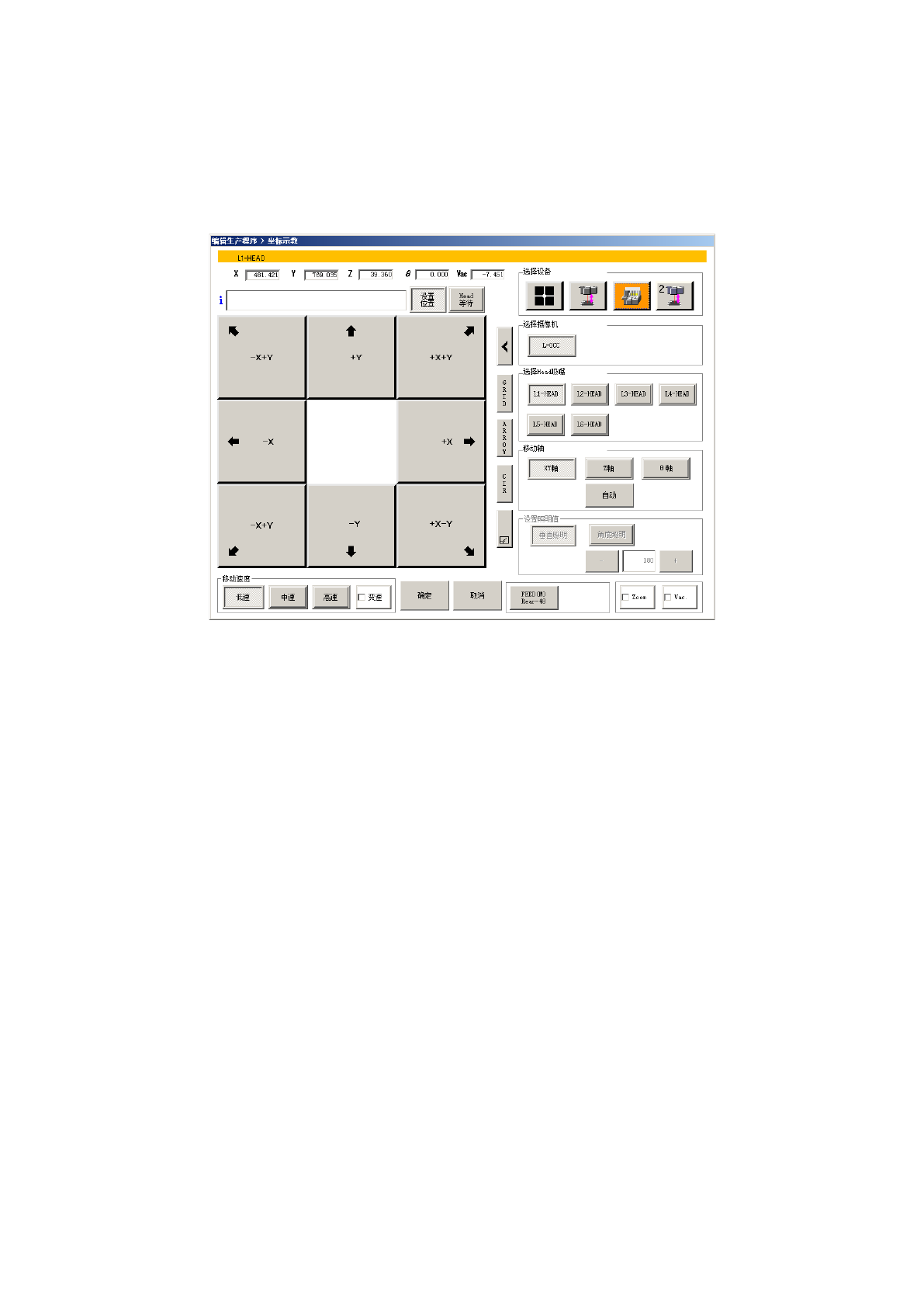

选择移动轴的[XY 轴]按钮，用 8 个方向按钮使 XY 轴移动。
在 X、Y 各自的文本框里会显示出当前的 XY 坐标。
