操作手册Ⅱ
2-217
4)
删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●
是
：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否
：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●
提示
：询问是否删除。
5)显示插入元件信息。
选择插入元件时，选择是否显示插入可能元件判定所设置的信息。
●
是
：选择插入元件时，显示插入可能元件判定所设置的信息。
●否
：不显示信息。
(3) 数据库文件
●使用贴片机主机的元件
DB
（数据库）时
设置是否使用元件数据库。
需要使用数据库文件时，要指定数据库文件。
数据库是指注册元件数据的文件。
(详细内容请参见「第4章 数据库」)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
①单击“使用 MC DB”左侧的复选框，进行勾选。

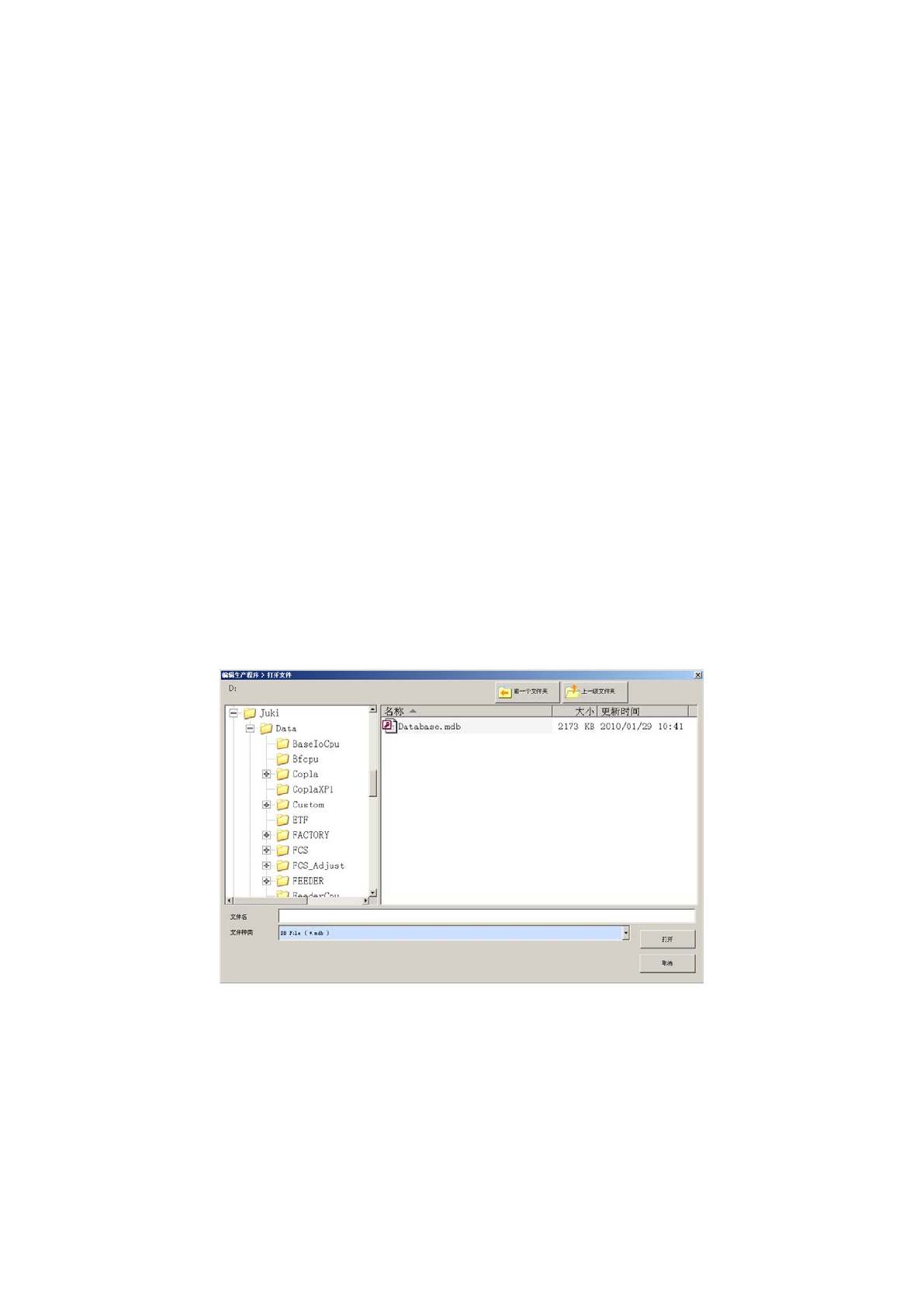

②单击「浏览」，在“打开文件”画面中选择数据库文件。
操作手册Ⅱ
2-218
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章『2-3-5-2-6 检查』检测吸取位置偏差一节
的说明。
(6) 贴片前元件高度检查
在贴片前进行元件高度检查时，可以变更默认值。
●
检查个数 …设置元件的检查位置。从 1～4 中选择。
●
判定值 …设置检查判定值。可以输入 0.000～2.000 间的值。
●
偏移量 X …按照 4 处的检查位置偏移量值，相对于元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●
偏移量 Y …按照 4 处的检查位置偏移量值，相对于元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
对于贴片前元件高度检查，请参考本章的『2-3-5-2-7』所记载的贴片前元件高度检查的说明。
(7) 贴片后元件高度检查
可对贴片后进行元件高度检查时的默认值进行变更。
●检查个数 …设置元件的检查位置。从 2～4 中选择。
●判定值 …设置检查判定值。可输入 0.000～2.000。
●偏移量 X …将 4 处检查位置偏移量值按照元件封装尺寸横向的百分比进行设置。
从 0％～100％中选择。
●偏移量 Y …将 4 处检查位置偏移量值按照元件封装尺寸纵向的百分比进行设置。
从 0％～100％中选择。
有关贴片后元件高度检查，请参见本章『2-3-5-2-7』记述的贴片后元件高度检查的有关说明。
操作手册Ⅱ
2-219
(8)插入元件的元件数据完成后，进行变更元件尺寸时数据固定
选择“返回默认值”时，在变更元件尺寸时各设定值会恢复为默认值。
选择“固定”时，即使变更元件尺寸，仍会保持当前选择的设定不变。
有关固定设定项目请参见下表。
设置项目名称
○：固定
×：不固定
定心 吸嘴号 ○
元件吸取真空压 ○
激光高度 ○
元件形状
○
吸取条件 2 阶段控制 ○
吸取推进量 ○
调整真空时间 ○
吸取偏移量 × ※1
速度
○
贴片条件
贴片深度补偿量 ○
贴片偏差 ○
2 阶段控制 ○
调整真空时间
速度 ○
检查
异元件判定 ○
吸取位置偏移 ○
检查 2 设置元件方向判别 ○
※1 吸取偏移量，外形尺寸的宽度或长度一有变更，便会恢复为默认值。
