操作手册 Ⅱ 2- 225 2-5-4- 2 测量 在 Head 上安 装实际元件， 用激光或图像执 行测量后，把其 数据反映到生 产程序的功能。 注意 为了避免人身伤 害，在机器运行 过程中， 切勿将手和头伸 入装置内部。 2-5-4-2-1 测量模式 有「 连续测量 」和「单独测量」 2 种测量模 式。 可选择菜单切换 运行模式。 以下为各模式的 功能。 测量子菜单 运行模式 运行内容 单独 单独测量 测量元件画面表 格中显示的元件…
操作手册Ⅱ
2-224
(4)
动作状态
显示移动时、宽度回原点时、传送道路上的动作状态。
(5)
说明
显示功能的概要说明。
(6) [
基板传送
]
按钮
调出基板传送画面。
(7) [
宽度回原点
]
按钮
基板宽度自动调整返回原点。
操作手册Ⅱ
2-225
2-5-4-2 测量
在Head上安装实际元件，用激光或图像执行测量后，把其数据反映到生产程序的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
2-5-4-2-1 测量模式
有「连续测量」和「单独测量」2种测量模式。
可选择菜单切换运行模式。
以下为各模式的功能。
测量子菜单
运行模式
运行内容
单独
单独测量
测量元件画面表格中显示的元件。
连续 连续测量
测量生产程序数据内所有元件/条件一致的元件。
测量中因某种原因测量失败的元件可进行单独测量。
方向判别 方向判别测定
根据输入的元件外形尺寸、判断高度、判断角度、吸取补正
高度，测量元件方向判别测定的阈值、余量。
以下为各测量模式的处理运行概要流程图。
单独测量开始
条件设定
（对话框）
中止
开始测量
测量
显示结果
（对话框）
结果存入
生产程序
单独测量结束
结束
・单独测量流程图
再测量
连续测量开始
条件设定
（对话框）
结果存入
生产程序
显示结果
（对话框）
测量
有测量对象
元件吗？
详细测量
连续测量结束
单独测量
有对象元件
中止
无对象元件
测量下一个元件
结束
・连续测量流程图
操作手册Ⅱ
2-226

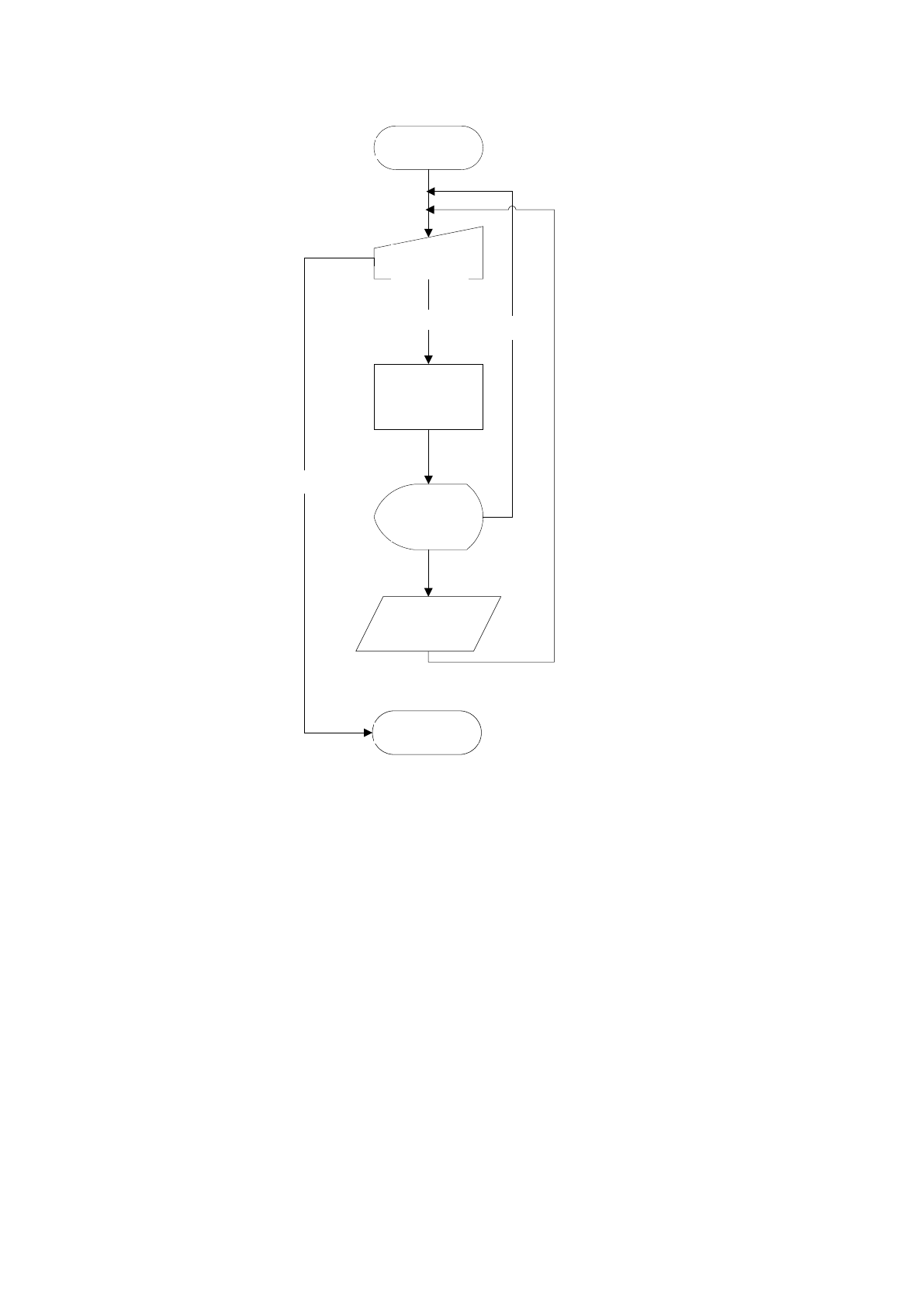

・ 方向判别流程
方向判別測定開始
条件設定
(
ダイアログ)
測定
結果表示
(ダイアログ
)
方向判別測定終了
測定開始
終了
生産プログ
ラムへ
結果
格納
中止
中止
开始测量
测量
结束
显示结果
（对话框）
结果存
入
生产程序
条件设定
（对话框）
方向判定测量开始
方向判定测量结束
