操作手册Ⅱ
2-252
3) Head 选择
可选择检查中使用的 Head。
MNVC 功能设定为有效时，可选择左 Head。
从组合框的一览中选择使用的 Head。
4) 照明测量
在以默认照明的亮度无法识别时，可取得最佳照明条件。
元件种类为插入元件时，不能使用照明设定及照明测定。

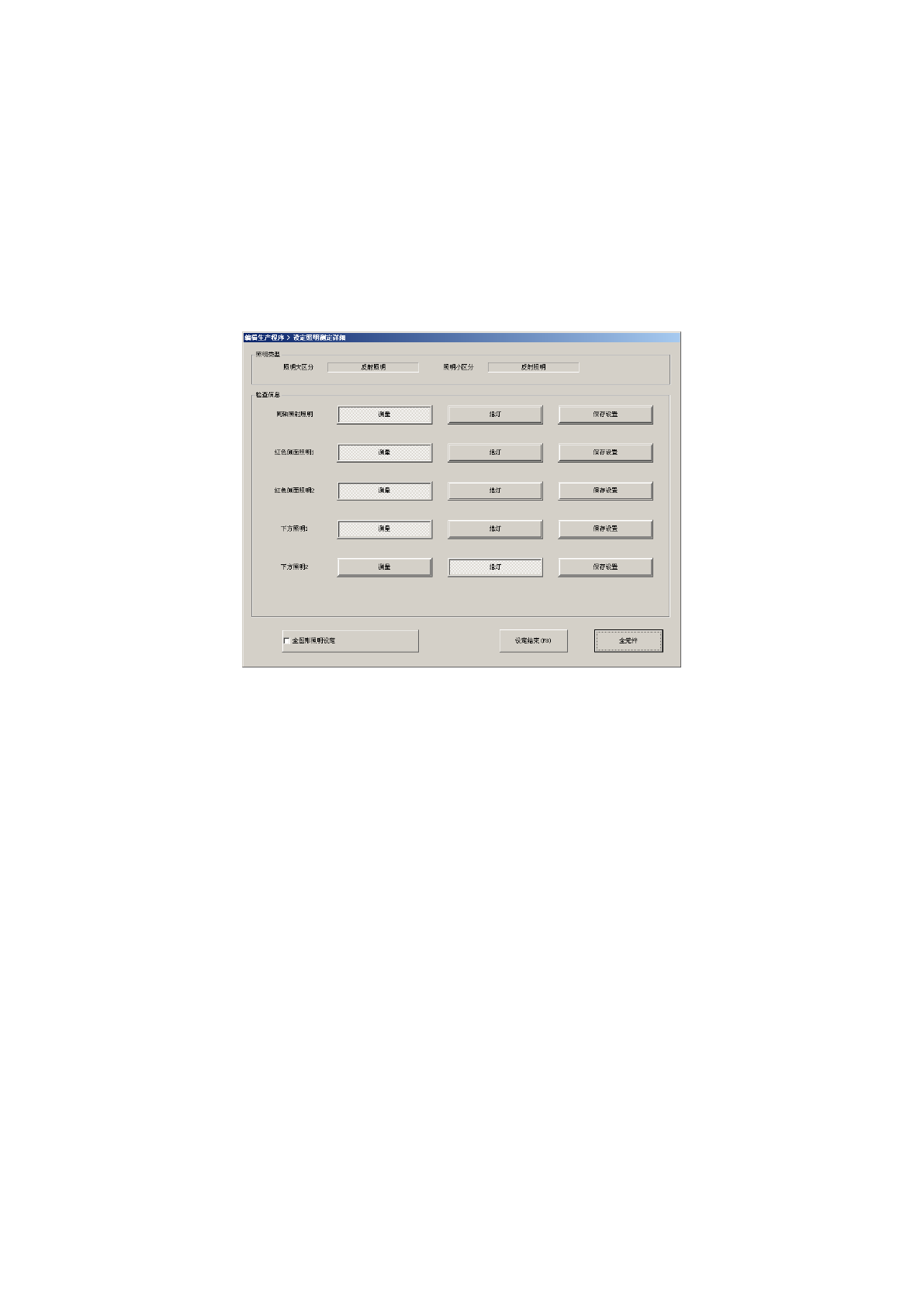

● 照明设置:
对进行照明测量的详细照明条件进行设置。
对照明项目进行个别设置, 取得最佳照明条件。
a) 照明类型
显示照明数据里设置的照明大、小区分。
b) 检查信息
显示照明区分列表，每项照明都配有[测量]、[熄灯]、[保持设定值]按钮(以下简称[保
持]按钮)。
[测量]、[熄灯]、[保持] 三个按钮中,只可选择一个，默认为[测量](仅按下[测量]按钮)状态。
[测量] 设置后，对该项照明,执行照明测量。
[熄灯] 设置后，关掉该项照明灯,执行照明测量。照明测量正常结束后，照明数据里设置为
熄灯。
［保持设定值］ 设置后，以该照明亮度为固定亮度，执行照明测量。
c) 全种类照明测量
设置为[全种类照明测量]按钮(按下状态)后，对于[测量]里设置的检查信息，将实施[测量] / [熄
灯] / [保持设定值] 三种方式各种组合的照明测量。
但如果检查信息设置为 [熄灯]、「保持」 时，则优先执行该设定，不进行组合测量。
默认为无效 (未勾选) 状态。
● 照明测量：
可对识别元件的最适合的照明条件进行自动测量。
操作手册Ⅱ
2-253
5) 检查结果
显示检查结果。图像定中心完成时显示[OK]，未完成时显示“NG”，并在注释栏中显示错误原因。
6) 检查(F10)
执行图像识别检查。检查结束后显示检查结果。
7) 前代替元件(F5)、后代替元件(F6)
如果有代替元件时，移动到代替元件。
8) OK(F8)
反映检查结果，返回到原来的画面。
9) 返回(ESC)
结束图像识别检查，返回原来的画面。
操作手册Ⅱ
2-254
2-5-4-3-2 检查速度
通过模拟动作对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生产程序的速度是否适
宜。确认速度功能流程概要，请见下图。
(1)确认速度的操作方法
确认速度操作概要
• 从菜单中选择 [确认速度] ，显示[确认速度] 画面。
• 在[确认速度] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F9] 键）时：将该检查结果输入到元件数据里，并返回
确认速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画面。
• 在确认速度画面上，可以用[前代替元件]（[F5]键 ）、 [后代替元件]（[F6]键）向替代元件
移动。

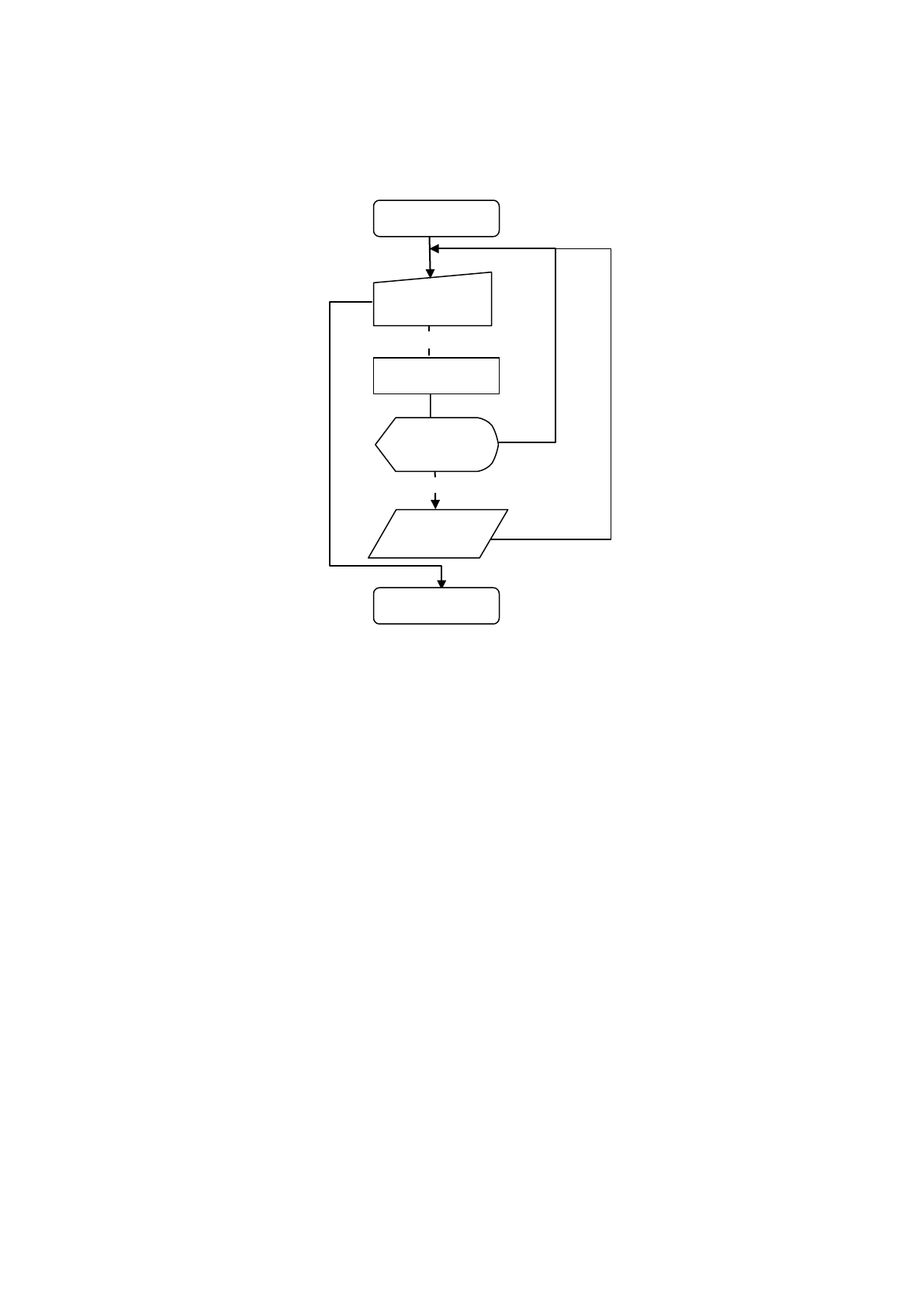

确认速度开始
设定条件
（对话框）
确认速度检查
显示结果
（对话框）
结束
开始检查
确定
取消
将结果存入
生产程序
