操作手册Ⅱ
2-285
3)

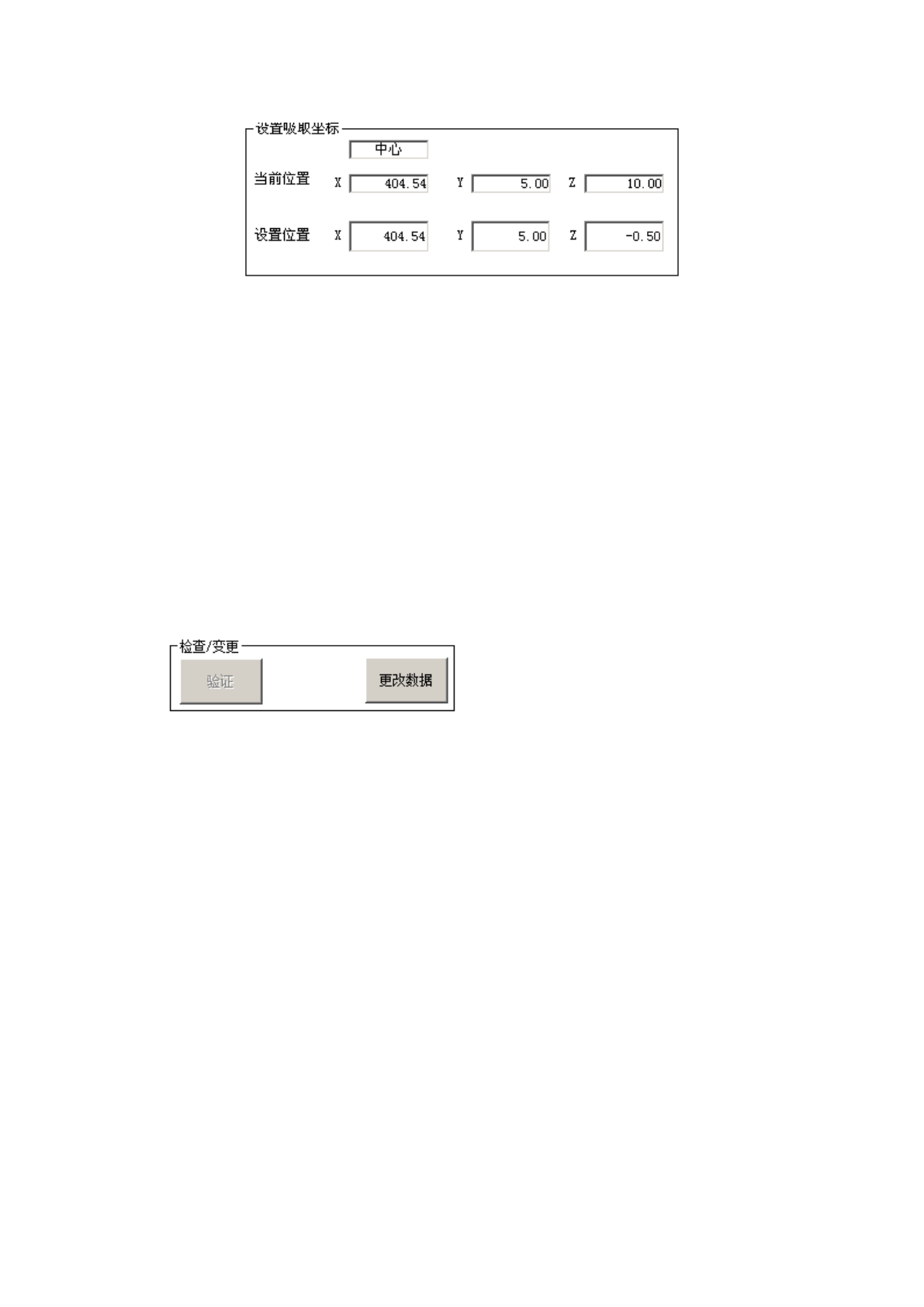

设置吸取坐标
a)当前位置
是跟踪中的元件吸取位置的 XYZ 坐标。
元件位置，显示元件的 4 角或吸取位置的中央。
CENTER： 显示元件的中央。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
b) 设置位置
设置位置是指在生产程序里设置的吸取坐标。
坐标值可手动输入，或通过示教进行变更。
4)
检查
可以检查及更改数据。
a)更改数据
可以更改部分元件数据。
详细情况请参见
使用说明书 CD 第 2 章 2-10-2 数据变更。
操作手册Ⅱ
2-286
5)
全体跟踪位置
跟踪位置会随着进度一点一点前进。在停止时，可以通过自由地移动滑动条返回到前面、或推进
到后面。另外，按[Previous]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动
到下一个贴片点。
当前面已经没有数据时，会出现如下的显示，[Previous]按钮失效。
当后面已经没有数据时，会出现如下的显示，[Next]按钮失效。
此时按下<START>开关时，会显示如下提示信息。
6)
设备
在跟踪中使用的设备会以橙色显示。
操作手册Ⅱ
2-287
7) Zoom
勾选[Zoom]复选框，当操作选项中设置为[示教时进行数字放大]选项时，可以放大显示叠加的摄
像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・勾 选放大4 倍时：(在操作选项中必须设置为“使用 4 倍放大”。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未勾 选放大4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
8)
送料
在安装孔位置里显示的供料器进行送料。
9) 夹紧/解除
对安装孔位置所显示的径向供料器执行夹紧/解除。
10)
自动
使用摄像机识别空洞，自动示教中心位置。
11)
确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标被保存到贴片数据里。
不需要保存变更的数值时，请按下[取消]按钮。
若按下[取消]按钮时，示教中坐标正在移动，则会返回原来的设定位置。
