操作手册 Ⅱ 2- 304 在各 I/O 安全方向设 置确认提示信 息中选择 「否」时，会显示 以下提示信息 ｡
操作手册Ⅱ
2-303
在径向供料器或卧式供料器固定的状态下，会根据机器设置的「结束编辑时，询问径向供料器解除固
定」的状态显示询问提示。
1) 「结束编辑时，询问径向供料器解除固定」无效
●确定 ： 径向供料器的固定会被解除。
「结束编辑时，询问径向供料器解除固定」有效
●是 ： 径向供料器的固定会被解除，显示通知。
●否 ： 径向供料器的固定不被解除。
固定状态被解除后，由于径向供料器上会残留被切断的元件，请用手取下。
退出时会显示如下询问。
●是 ：完成各轴（I／O）的安全方向移动后，退出编辑程序。
●否 ：不进行各轴（I／O）的安全方向移动，退出编辑程序。
操作手册Ⅱ
2-304

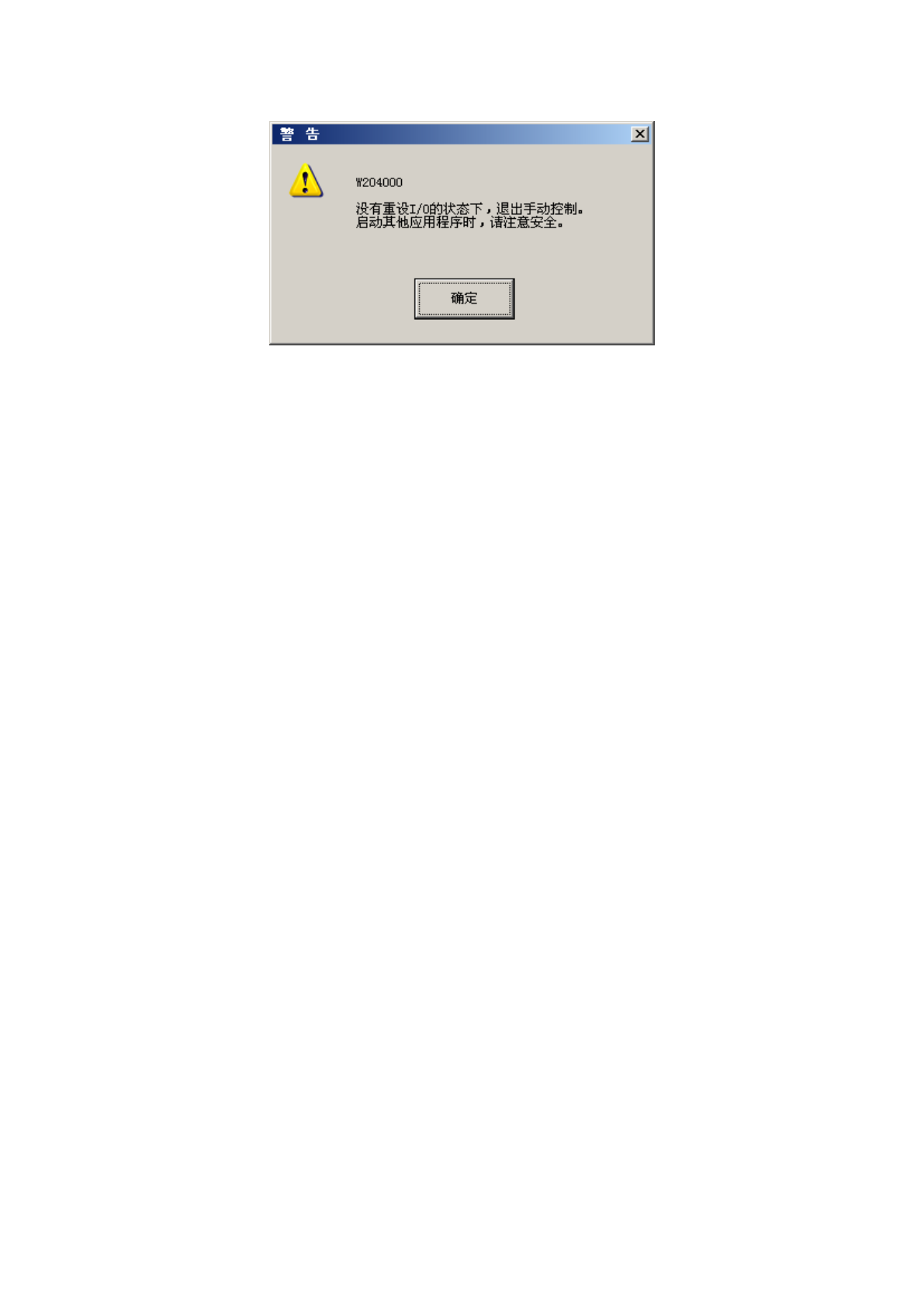

在各 I/O 安全方向设置确认提示信息中选择「否」时，会显示以下提示信息 ｡
操作手册Ⅱ
3-1
第
3
章 通用图像元件
3-1 通用图像元件
3-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
称
多引脚元件
)和具有多种排列的区域阵列元件(一般称
复合阵列元件
)、在任意位置上配置有球或
平面的元件等(
一般称
随机配置元件
)、以及外形有角或边的元件(
外形元件
)，按通用图像元件来
对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
相同识别要素(元件要素)的集合被称为“元件要素组”。
亦即；
元件要素
是指一个引脚或球；
元件要素组
是指大小相同的元件要素(引脚或球)的集合。

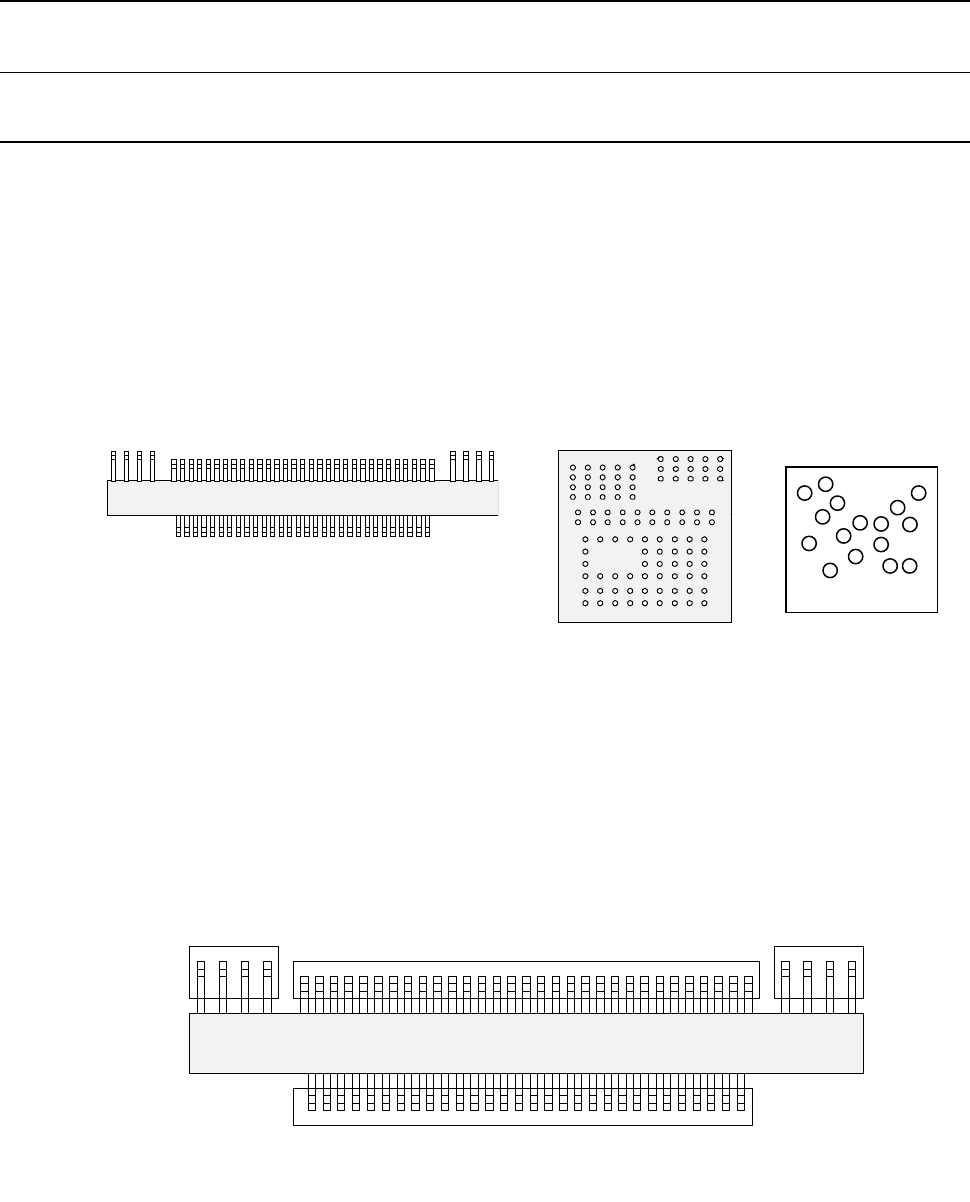

把排列相同的通用图像元件的要素组作为一个元件要素组，通过对各个元件要素组进行定义，可
求出元件的中心。下图由4个元件要素组构成。
引脚元件类(多引脚元件
)
球元件类(复合阵列元件)
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
随机配置元件
俯视图
仰视图
俯视图
