操作手册Ⅱ
3-4
3-2 通用图像的输入项目

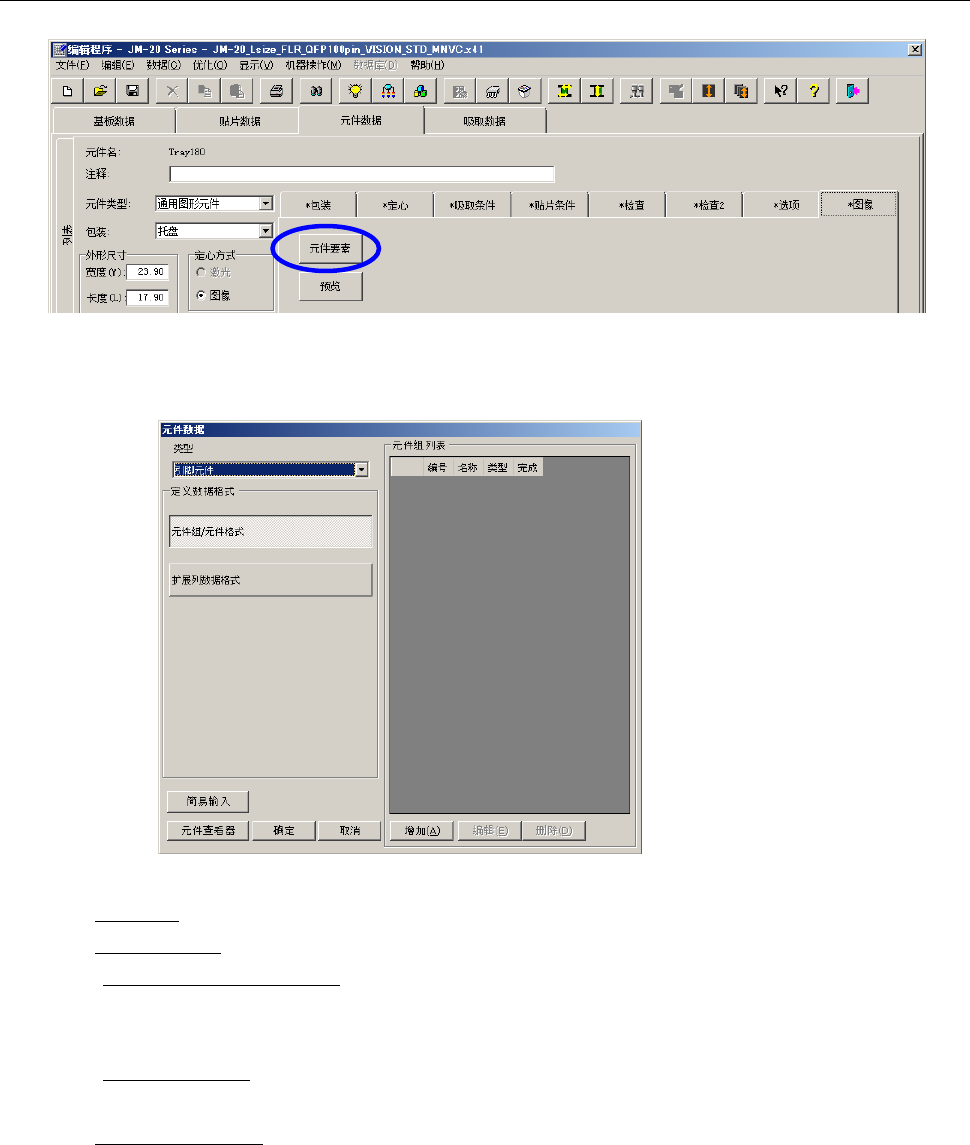

在「元件数据」里设置元件的通用图像后，「图像数据」的表格中，将会显示「元件要素」按钮。
点击「元件要素」按钮后，将显示如下元件要素数据的制作画面。
●元件类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
元件要素组/元件要素格式：是指定引脚、球等识别要素(元件要素)，定义(间距、数量)相同识
别要素的集合(元件要素组)，指定该组的方向、位置的数据定义。
在制作“多引脚元件”和“复合阵列元件”数据时选择。
扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球 、平 面 )的数据定义。在制作“
随
机配置元件”数据时选择。
●元件要素组一览表： 用一览表来显示制作完成的元件要素组。
制作新建元件要素组时，请单击“追加”按钮，并在已存在的元件要素组编辑上单击“编辑”按钮。
操作手册Ⅱ
3-5
3-2-1 元件要素组/元件要素格式的制作
在元件要素数据设定画面中单击“增加”按钮，即会显示元件要素组制作画面
(1)
名称
：请输入元件要素组名，英文、数字字符最多 32 个。
(2)
首元件要素位置
：输入由元件识别中心位置到首元件要素的距离。
※
首元件要素
·多引脚元件：和QFP等的考虑方法一样，当元件要素组在下边时为最左、右边时为最下，
上边时为最右，左边时为最上的元件要素。
·复合阵列元件：为元件要素组左下的元件要素。
●偏移量
◇X,Y：当为多引脚元件时，输入到首元件要素的顶端中心的距离；当为复合阵列元件时，
输入到首元件要素中心的距离。
※ 请正确输入尺寸。如果元件要素组之间的尺寸误差超过±0.05mm，则有可能无
法识别。
◇θ： 仅当多引脚元件时输入。引脚在下边时输入“0°”；在右边时输入“90°”；
在上边时输入“180°”；在左边时输入“270°”。
●公差：
可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。
有关“元件要素”内的所有的“容差”，请使用“0”。
显示上、下一元件要素组数据。
操作手册Ⅱ
3-6
例 1)多引脚元件
例 2)复合阵列元件
(3) 版面检查
设定相对于引脚间距或球间距的中心偏差的容许范围。
(4) 元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见 3-3 章)。
●元件外形： 显示「元件数据」中输入的值。
●模板尺寸： 输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量,可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目,若用户不输入，则显示元件外形尺寸。
(5) 点、1D、2D
●点 ：在元件要素组仅存在一个元件要素时，选择此项。
●1D ：象引脚元件一样，当元件要素呈 1 列排列时，选择此项。
●2D ：BGA 元件等，当元件要素呈纵横方向排列时，选择此项。
(6) 列、行
选择了 1D 或 2D 情况时，输入引脚或球的个数和间距。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
