操作手册Ⅱ 3- 25 3-4- 4 外形元件类的制作方法 进行外形元件类 ( 仅 “ 角 ” 、 “ 边 ” 的元件 要素 ) 的简易输入。 其条件为∶ 所有的元件要素组 必须都位于 角上或边上，且 元件要素组 的最大数目为 “4” 。 (1) 起动「用图 表来编辑外形 元件要素组 」 画面 ① 在元件要素 数据画面中选择 “ 外形元件类 ” ，并 选择 「 简易 输入 」。 ② 显示「用图形方 式编辑元素组」 画面。
操作手册Ⅱ
3-24
(3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚特征(鸥翼形引脚) · 引脚特征(平板引脚)
(4) 元件要素组的编辑
在引脚元件要素组一览表画面中进行元件要素组的追加、删除或复制。其操作方法与
Windows 的浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
操作手册Ⅱ
3-25
3-4-4 外形元件类的制作方法

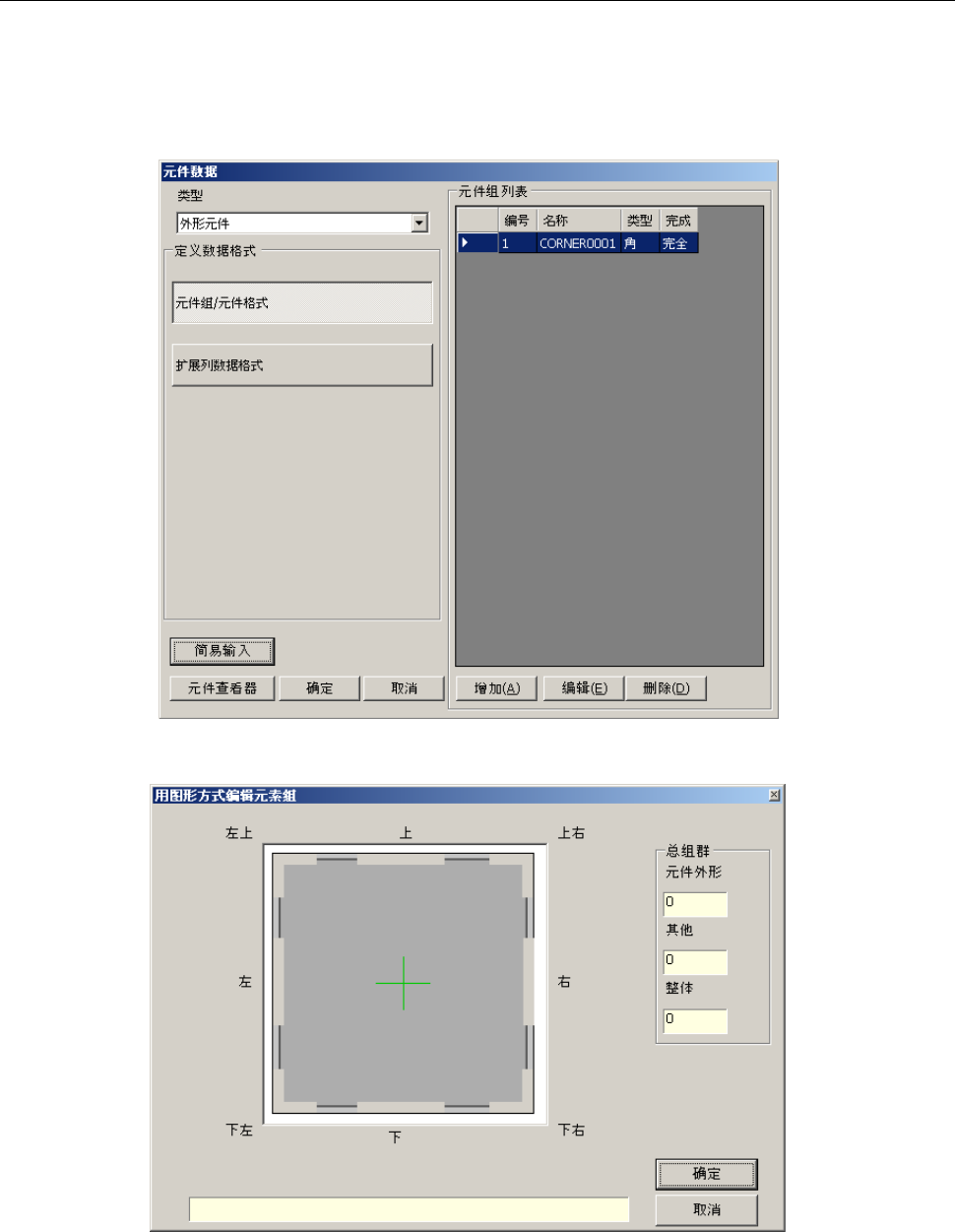

进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为∶所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。
(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择“外形元件类”，并选择「简易输入」。
② 显示「用图形方式编辑元素组」画面。
操作手册Ⅱ
3-26

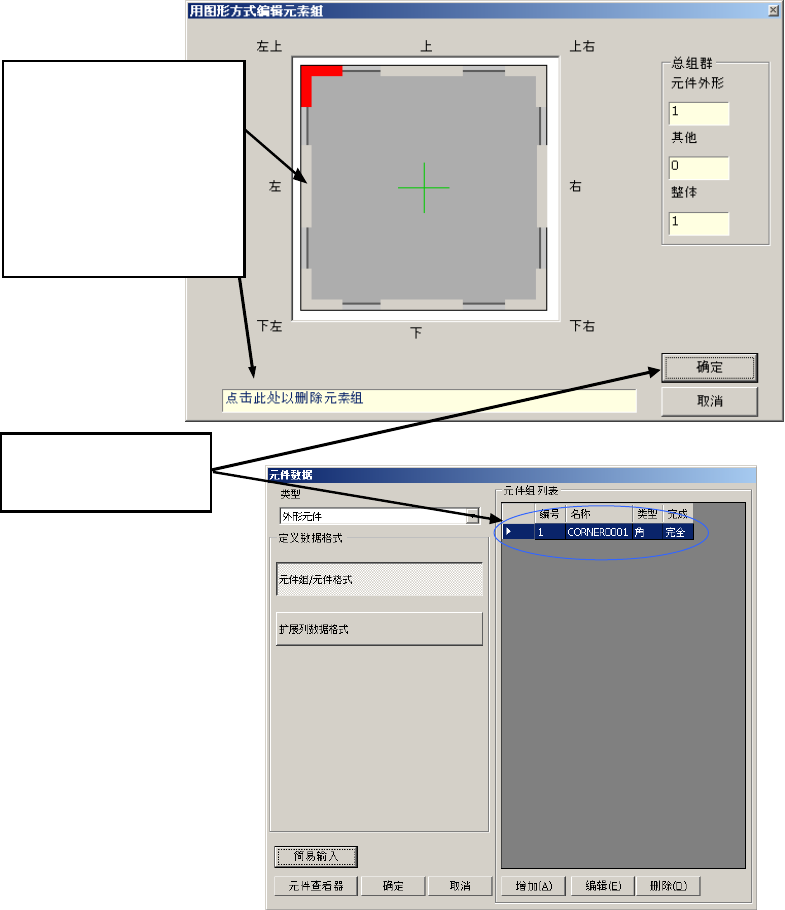

(2) 元件要素组的追加
在角或边的附近，如果
将指示标置于可追加元
件要素组的位置，在对
话框的下方就出现提示
信息。
请在该位置点击键盘左
上角的左按钮。
单击[确定]，则制作
元件要素组。
