操作手册Ⅱ
3-30
·
通用图像元件识别,是以在
VCS
的中心,存在设定元件要素组配置时的元件中心为前提,
检测各元件要素组并加以识别。
因此,如下图所示,如果吸取位置偏离元件中心,则必须用下面的值设定识别偏移,
以使元件中心位置在
VCS
的中心。
识别偏移 X(X center X pick)
Y(Y center Y pick)
另外,在通用图像元件识别时,要识别的中心将变为设定元件要素组配置时的元件中心。
因此,贴片中心点如下图所示,当偏离元件中心时通过用下面的值来设定贴片偏移,可使
贴片中心点位于基板上的贴片点
贴片偏移 X(X place X center)
Y(Y place Y center)
在「首元要素位置中,当示例的第 1 引脚的前端位置为(-20.0mm-5.0mm)时,输入:
X 偏移20.0
Y 偏移 -5.0
Z 偏移 0(不使用)
θ 偏移: 0
容差通常设定为“0()”
·
然后,设定元件要素组的排列。
排列数据包括维度与列
·
行的间距、数量。
「维度
由于在引脚元件要素时为 1 维,因此在「维度中选择 1D
在示例元件中第 1 件要素组 30 个,因而输入「列的「数量:30
下图给出了各元件要素组的间距。
·若间距设为 0.5mm,则输入「列」的「间距:0.5」。
·容差通常设定为“0()”
Top View
元件中心位置
(XcenterYcenter)
吸取位置(XpickYpick)
贴片中心位置(XplaceYplace)
纵剖面
(外形中心位置)
Top View
1 元件要素组的
引脚间距
2 元件要素组的
引脚间距
3 元件要素组的
引脚间距
4 元件要素组的
引脚间距
操作手册Ⅱ
3-31
「版面检查
设定版面检查(引脚元件类中为弯曲检查)。进行检查时,选择版面检查复选框。与标准元件
相同,用相对于引脚间距的比率设定引脚弯曲的检查水平值。
·
若示例为
20%
在「版面检查
输入 20%
「欠缺元件要素
在示例元件中虽然没有引脚欠缺,但像标准引脚元件那样在有引脚欠缺时,也可指定引
缺。
1 元件要素组可指定 4 个引脚欠缺。
指定方法与标准引脚元件相同,指定从引脚欠缺起点开始连续欠缺的个数。
·
如果示例元件从
5
根开始欠缺
3
根,则输入:
「列的「开始5
「列的「数目3
经过上述步骤,即可完成元件要素组的设定。
接下来,定义此元件要素组的识别要素(元件要素)
元件要素组中只能定义 1 个元件要素。即使定义多个也将无效
在「元件要素中选择追加。
操作手册Ⅱ
3-32
3.
「元件要素画面
「类型
引脚元件要素的类型大致分为内引脚与外引脚。
内引脚是指面向元件内侧且有引脚前端的引脚,而外引脚则相反,面向元件外侧,
也有引脚前端。
·
示例元件是由外引脚构成的。
在「类型」中选择外引脚。
「基准位置
在引脚元件要素的情况下,元件要素的基点位置如上所述,即为引脚前端位置。
·
在「基准位置中选择背面的中心。
「元件要素极性
指定图像上元件要素映像的明暗
·
由于反射照明下的引脚元件要素映照明亮,因此在「元件要素极性选择明亮。
移量
由于通常不使用,所以设定为0()”
「元件要素尺寸
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm,宽度(X)0.2mm 时,
尺寸 X 0.2
Y 1.0
由于容差通常不使用,因此设定“0()”
「引脚/J 引脚
□「剖面(引脚形状)

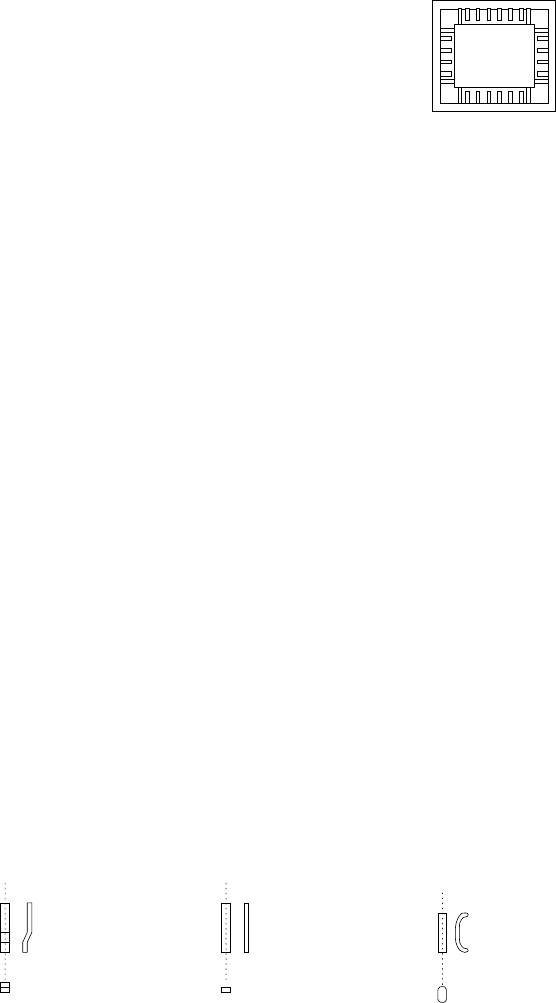

如下图所示,所有面的引脚形状均为平面的引脚叫做平面引脚,有落差的引脚叫做鸥翼形引
脚,整形为 J 的引脚叫做 J-Bend 引脚。
平面引脚多用于单向引脚连接器。
鸥翼形引脚多用于 QFPSOP 等。
J-Bend 引脚多用于 PLCC(QFJ)SOJ
· 示例为鸥翼形引脚,在「剖面中选择鸥翼形引脚。
「切割形
指定引脚顶端形状。
除平引脚外均采用相同的处理方式,若指定平引脚以外,则必须指定「切割宽度切割长
· 示例的引脚前端形状平整,在「切割形状中选择平面引脚。
内侧引脚
示例(插座)
鸥翼形引脚
平面引脚
J
-Bend 引脚
