操作手册Ⅱ
2-38
2-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：与单板基板、多电路板无关，总点数最多可输入 10，000 点。
2-3-4-1 贴片数据画面的显示

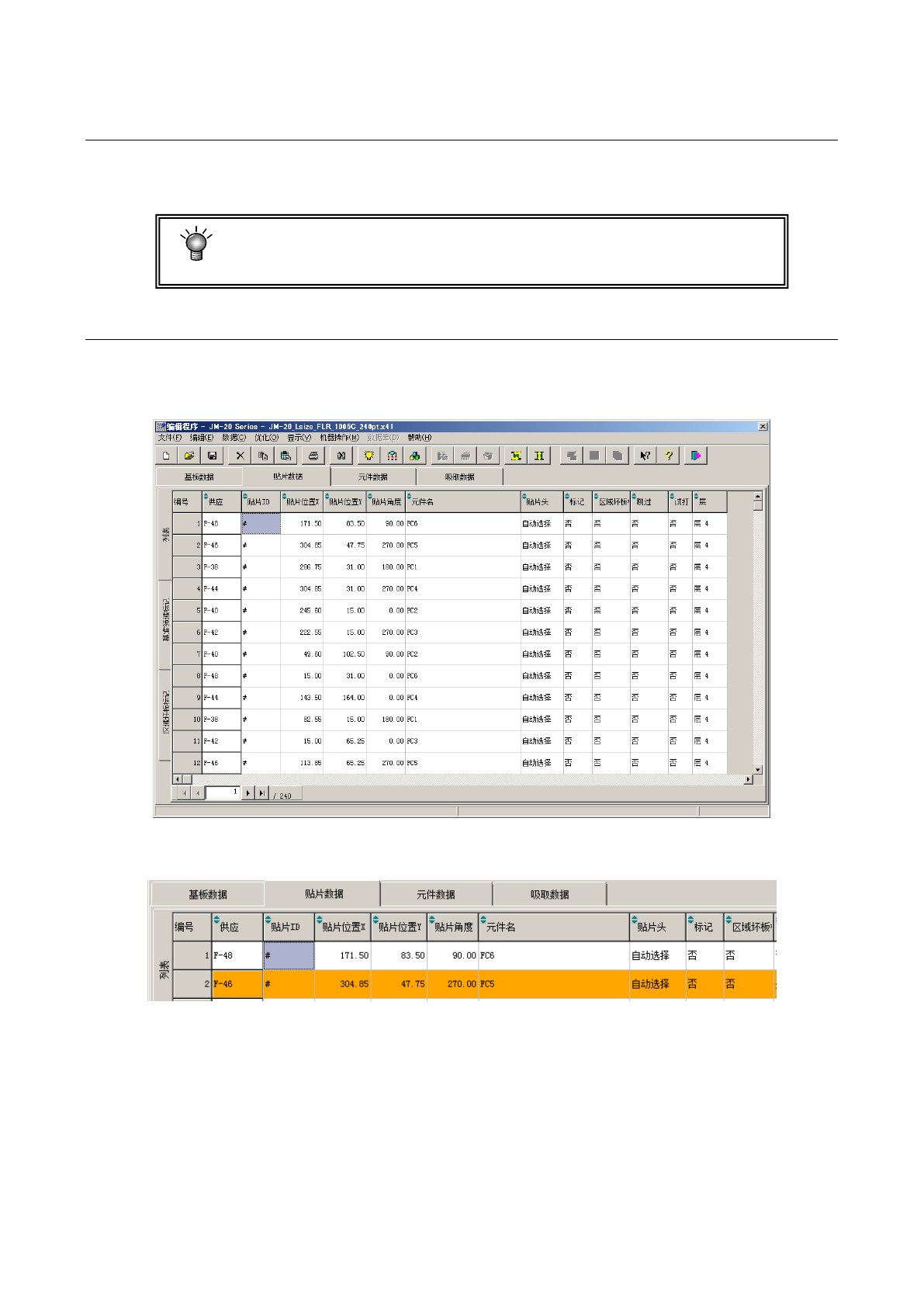

制作基板数据后，单击画面上方的「贴片数据」选项卡，可显示贴片数据制作画面(下图为制作完
成的示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
操作手册Ⅱ
2-39
2-3-4-2 制作贴片数据
输入“贴片ID”、“贴片位置X”、“贴片位置Y”、“贴片角度”、“元件名”。
在其他项目(Head、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。
请仅对必要的项目进行变更。
另外，坐标位置是指从「基板数据」中决定的“基板位置基准（原点）”(多电路板时为基准电路的
“电路原点”)为起点的尺寸。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示
「*」。
如果同一元件有多个供料器时，会根据优化决定吸取位置。
如果同一元件没有多个供料器时，则不进行优化也可决定吸取位置。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片 ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
输入本项后，会在输入默认值的项目里应用默认值，并进行显示 ｡
“贴片ID”最多可输入16个文字(仅限英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置 X、Y
输入贴片位置(X、Y)。有从键盘输入数值和示教输入两种输入方法，以及由FlexlineCAD进行数
据变换的方法。
※ 示教时务必在完成BOC校准后进行。未实施BOC校准时，请设置操作选项-示教的「以BOC
排列贴片位置」。
尺寸是指从「基板数据」中决定的“基板位置基准（原点）”(多电路板时为“电路原点”)
到贴片位置
的(坐标中心)尺寸。
・输入绝对位置：
直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
・输入相对位置 ：
在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
(4) 贴片角度
以「元件数据」的“元件供应角度”为基准，输入贴片角度。(参见2-3-5-2-2的(3)章节)
操作手册Ⅱ
2-40
(5) 元件名
输入元件名称(最多60个字符)。
输入元件名，制作元件数据。
或在输入元件名时，如果设置为使用数据库，则在数据库查找，查找到相同元件名时，则将元件
数据读入到程序中 ｡
大写字符、小写字符将作为相同的数据处理，但显示时会区别显示 ｡
如果在数据库中已有注册，会替换为已注册的字符 ｡
(新建时按照输入，如果已有时，则显示已有的名称。)
(6) Head
指定在贴片时使用的Head。
可从弹出菜单中选择按输入顺序生产时使用的Head。
初始值为“自动选择”，制作程序后通过实行“优化”可自动选择最合适的Head。
选择Head时，请按编辑键(键盘的[F2]键)或键盘左上的右按钮，从弹出菜单中选择。
此外，在选择多行时，如果从弹出式菜单中指定，则被选中行的所有设置都将随之被改变。
（下图为选中多行的示例）
自动选择 ： 自动选择使用的 Head。
Head1 ： 指定 Head1。
Head2 ： 指定 Head2。
Head3 ： 指定 Head3。
Head4 ： 指定 Head4。
Head5 ： 指定 Head5。
Head6 ： 指定 Head6。
