操作手册Ⅱ
2-55
(8) 封装尺寸
元件类型选择插入元件、INS 电解电容器时，输入封装尺寸纵向(PL)・横向(PW)。
对插入元件、INS 电解电容器以外的元件不需要输入。
插入元件 ◆ INS 电解电容器
(9) [
确定
]
按钮、
[
取消
]
按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
对话框），与按[确定]按钮时的处理相同。
封装尺寸 横向
封装尺寸 纵向
操作手册Ⅱ
2-56

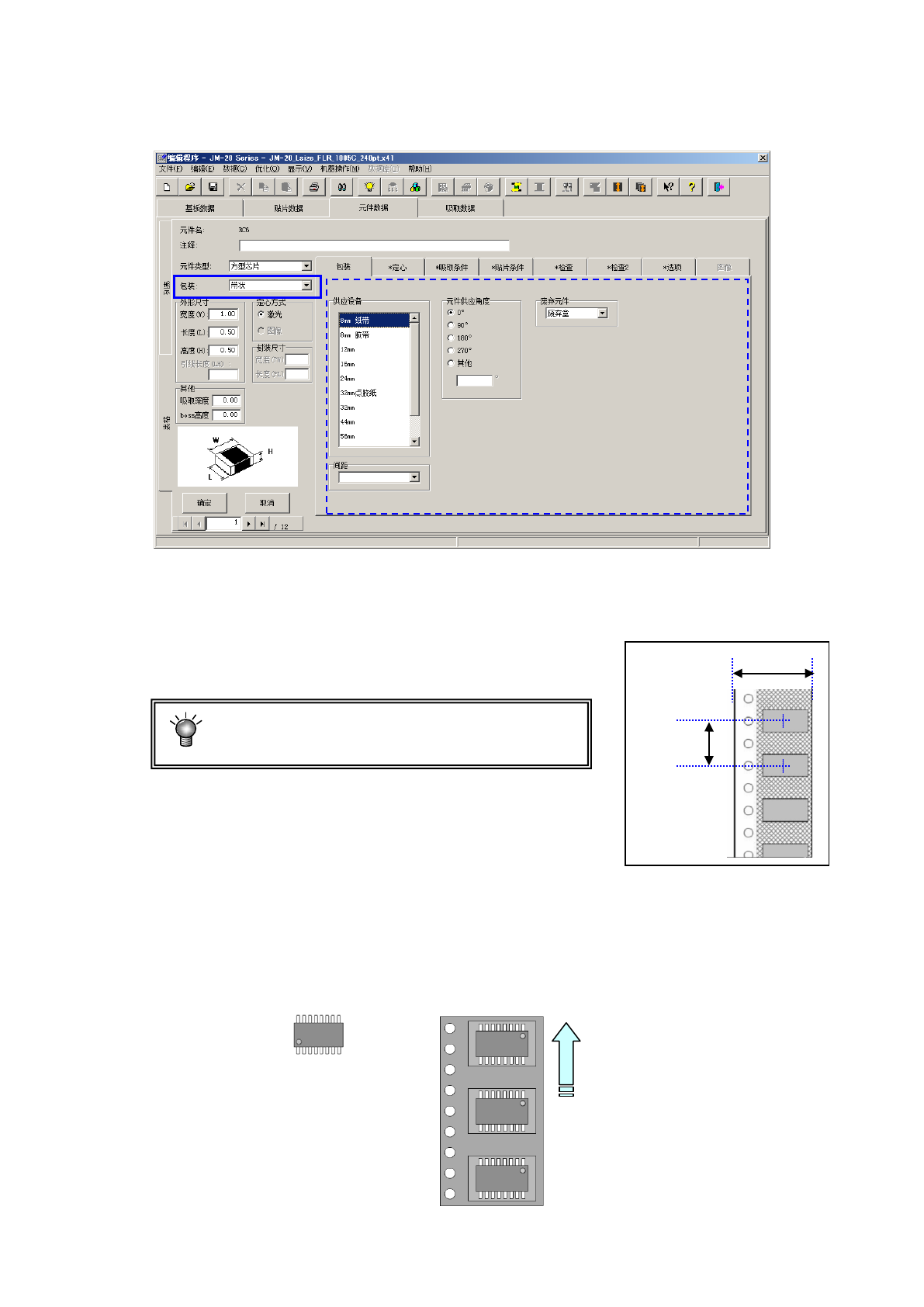

2-3-5-2-2 包装
(1)
带状的输入方法
1) 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择1个。
2) 间距
选择编带的传送间距。
当编带为 12mm～88mm 时，请根据带状供料器的
传送间距来设置元件数据的间距。
例） 将 12mm 的编带以 8mm 的间距传送时
8mm(4*2) 间距＝8mm （传送量 4mm×2 回）
有关带状供料器的设置，请参见“带状供料器使用说明书”。
3) 元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
选择「其他」时，请在编辑框内输入角度 ｡(0°～ 359.9875°)
传送方向
角度定义 0°
供应角度 180°
带宽
间距
操作手册Ⅱ
2-57
※
JUKI
的元件供应角度定义

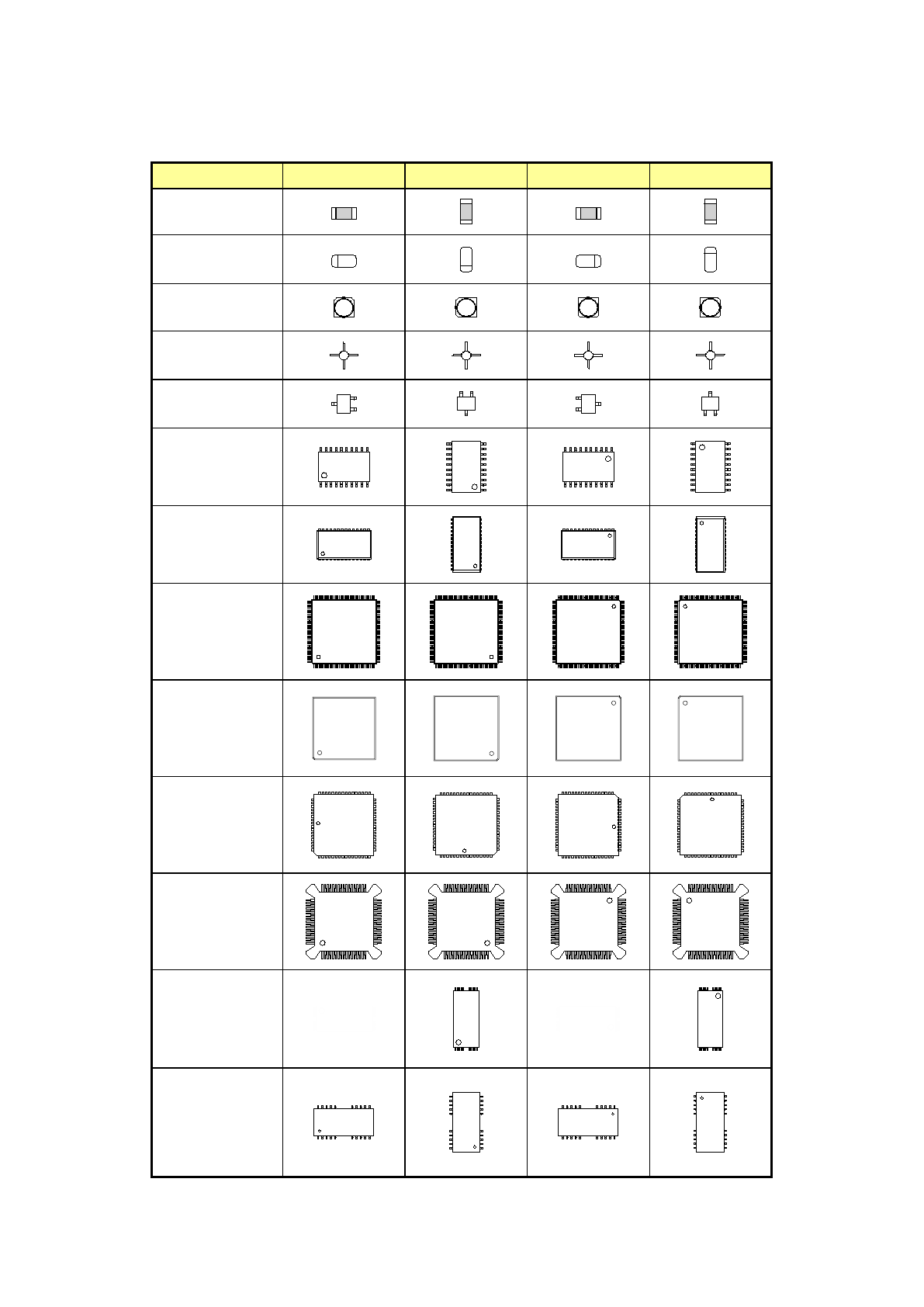

以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0
°
90
°
180
°
270
°
方形芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
TSOP-2
