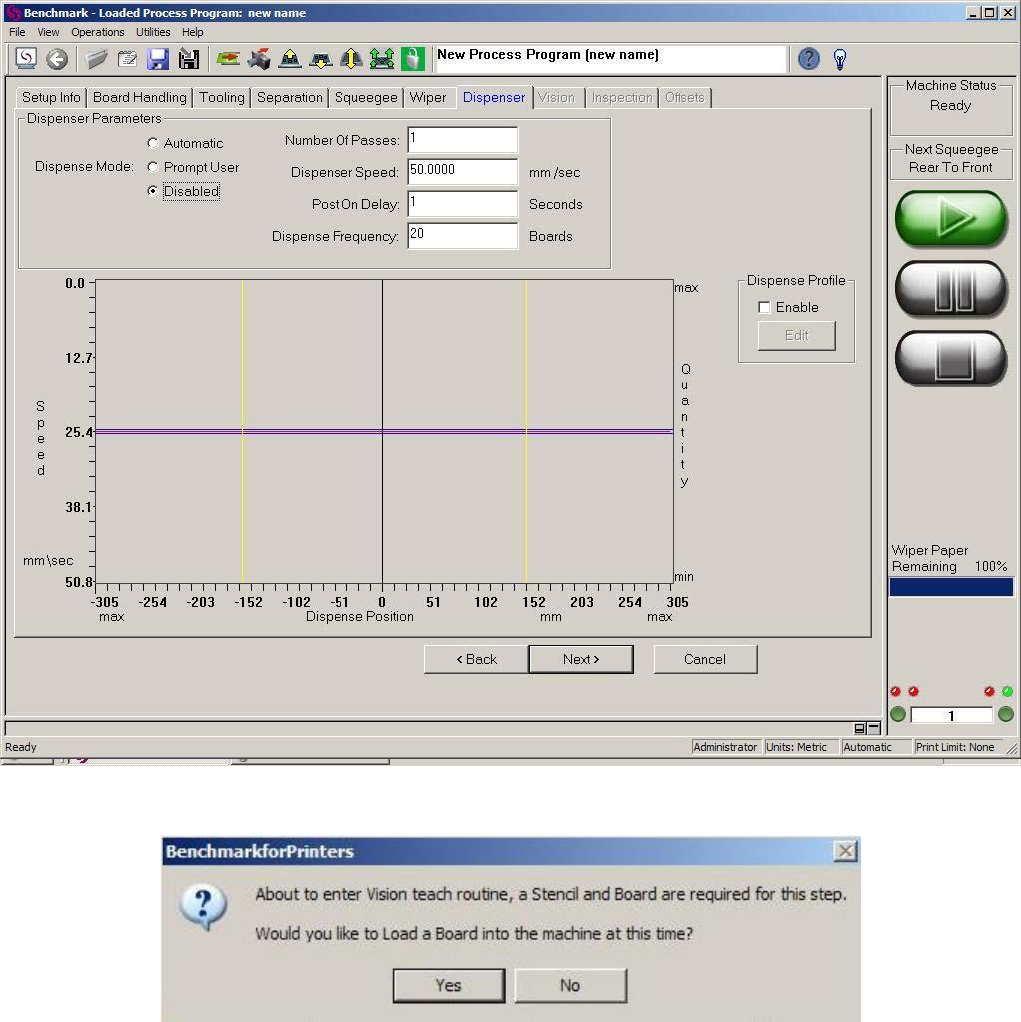

图-4.22
图-4.23
4.11. Vision: Mark 识别设定相关项目说明如下表-4.7。首先将“Enable Alignment”选中，然后点击“Add”开始
Mark 的编辑步骤（图-4.25）。
Momentum
中文操作说明
31/61
Enable Alignment
Enable Board IDs
Board Fiducial
Stencil Fiducial
X
Y
Alignment
Inspection
Stretch
Board Id
Load/Unload Board
Add
Delete
Align

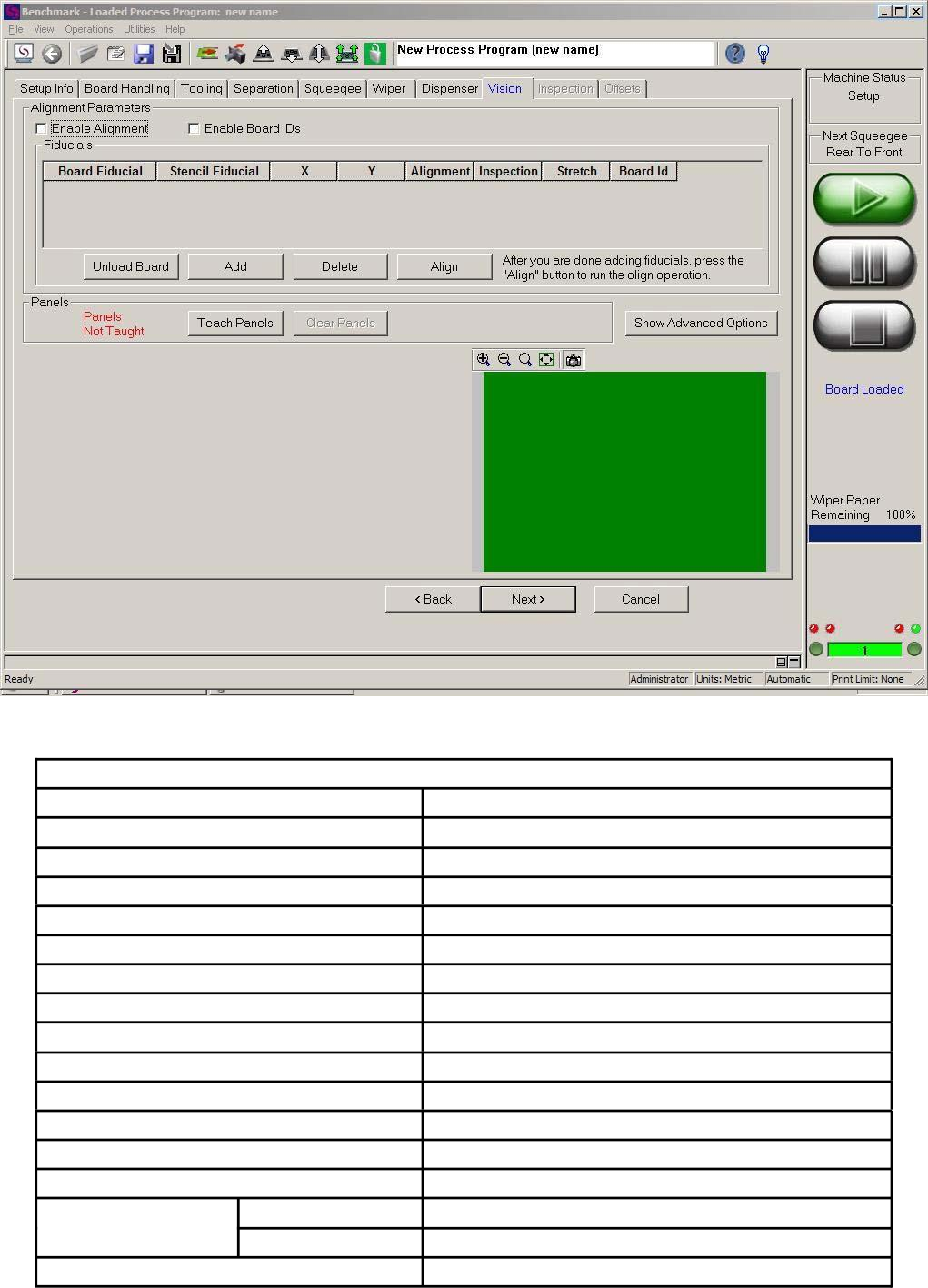

图-4.24
Alignment Parameters
Mark 对位功能选项
PCB ID 识别功能选项
PCB Mark 子程式名
钢网 Mark 子程式名
X 坐标
Y 坐标
Mark 对位
2D 检查
Mark 误差
PCB ID 识别
进/出板
增加 Mark 点
删除 Mark 点
对位
Panels
Teach Panels
Clear Panels
（使用较少，暂不说明）
（使用较少，暂不说明）
Show /Hide Advanced Options
4.11.1 Mark 编辑
表-4.7
显示/隐藏 高级选项
4.11.1.1 Mark 用途选择：图-4.25 左上角为 Mark 用途选择，通常保持默认值选择前三项即可，“Next”下一步至
图-4.26。
