SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.2 用户界面组件
15
3.2 用户界面组件
3

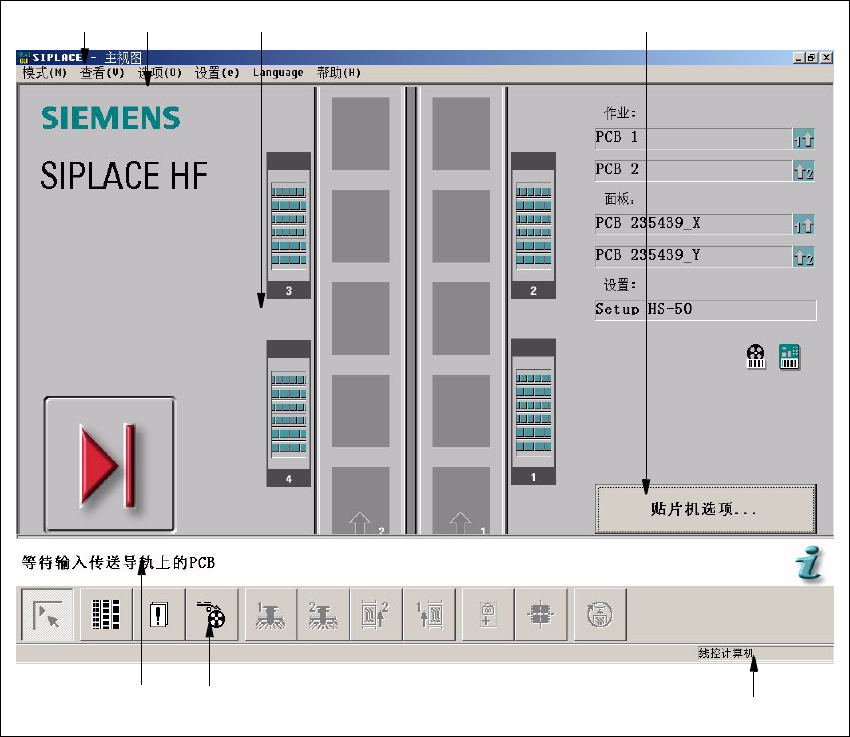

Fig. 3.2 - 1
用户界面组件 （例如 HF 的主视图）
3
3.2 - 1 图例
(1) 标题栏
(2) 菜单栏
(3) 工作区 / 显示区
(4) 控制器
(5) 状态区
(6) 工具栏
(7) 信息栏
3
1
6
7
5
2 3 4
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.2 用户界面组件 2003 年 1 月版
16
标题栏 3
标题栏显示当前视图的名称 （如主视图）。 3
菜单栏 3
菜单栏包括各项菜单，其内容 （即菜单中所提供的功能和选项）可根据当前视图的不同而不
同。 3
工作区 / 显示区 3
本区域内可提供用于设置 / 激活各项功能的控制器 （如按钮、图标等），还可显示激活菜单和子
菜单的内容、一般信息、错误信息和其他备注。此外，在主视图中，还可利用动画式和 / 或不同
颜色的对象来表示特定进程或状态 （如正在处理 PCB、供料器位置空等）。 3
控制器 3
单击鼠标左键上的控制按钮来激活相对应操作、选定选项或进行设置。
如果某个控制按钮显示为淡灰色，那么就表示执行相应功能的条件没有满足。 3
状态区 3
状态区可显示贴片机当前状态、上一次发生的错误以及操作员所应该采取的措施。 3
工具栏 3
本栏中包括一些按钮，可使用这些按钮将用户界面切换到不同的视图，然后进行必要的操作。 3
单击工具栏上的某个按钮就能显示与其相对应的视图。然后，已被激活的视图相对应的按钮就不
再可用。 3
信息栏 3
本栏可显示有关鼠标指针当前所在的菜单项或图标 / 按钮的简要信息。信息栏旁边的区域还可显
示当前控制模式。 3
如果已经配置 “GEM Interface （GEM 接口）”选项，那么与主机的连接状态也会显示在该区域
的右侧。 3
