3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
28
3.3.2.2 “视图”菜单
“View （视图）”菜单中包括调用贴片功能、单一功能和视像功能的若干选项。它还可用于启动
SITEST 测试程序和调用运行 GEM 功能的视图。 3
Æ 单击所需的菜单选项。
屏幕显示将切换到相对应的视图。从这里可以执行所需的功能。
注意
也可单击相应工具栏按钮 （见 3.2.2）或按下相应功能键来调用此菜单中的所有选项。如果定义
了快捷键，也可使用快捷键。 3
注意
下面的三种菜单选项属于贴片功能组。 3
设置 F2 3
供料器位置的设置以列表形式显示；四个位置都可以分别调用该设置列表。 3
错误 F3 3
所有错误都是按照类型加以区分的，每一个错误类型都显示在不同的表格中。可针对料槽错误、
传送导轨错误、贴片机错误和一般性错误和一系列错误信息而调用不同的表格。
最后一次发生的错误总是显示在表格最上方。相同的错误均在错误计数器中累计 （“#E”列）。 3
供料器 F4 3
在这里，可使用很多功能来显示和填充空振动管状供料器的料槽，或显示和修改料盘和华夫料盘
交换器的料盘层号，或将 MTC （矩阵式料盘交换器 ）移动到传送位置。 3
3
SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.3 用户界面 - 视图与菜单
29
矩阵式料盘交换器 3
要想移动到 Siplace 矩阵式料盘交换器的视图，须单击 3
按钮 ( 相应料位 ) 或从 “View （视图）”菜单中选择 “Feeder （供料器）”功能，然后在此视图
中，单击矩阵式料盘交换器。 3
出现下列窗口： 3
3

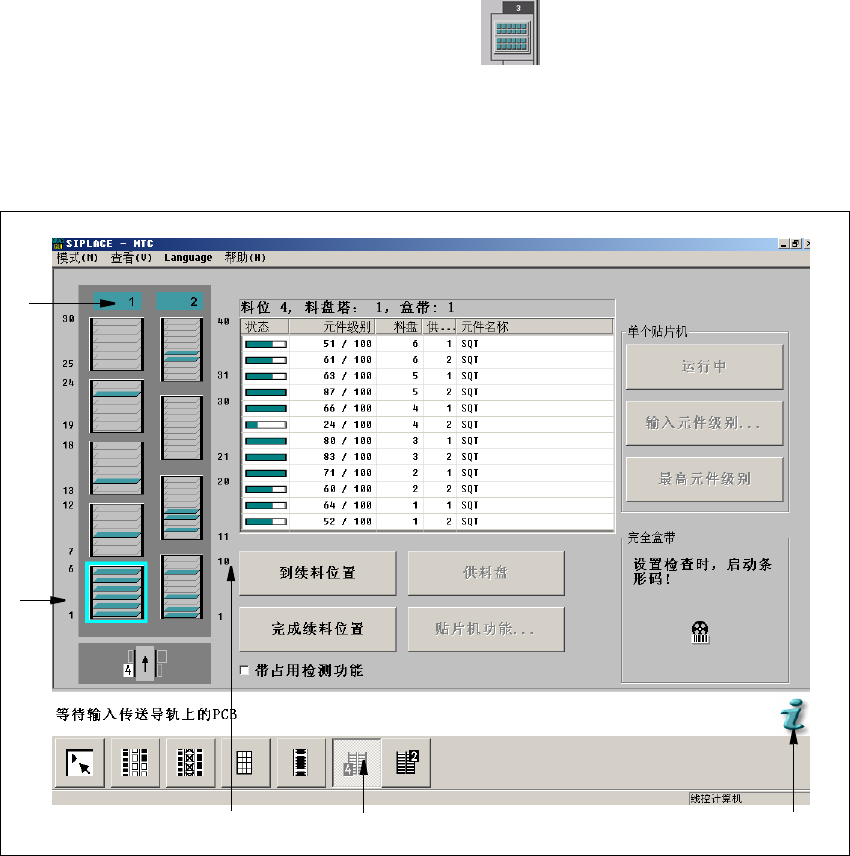

Fig. 3.3 - 3
“矩阵式料盘交换器”视图
(HF)
3.3 - 3 图例
(1) 料盒号
(2) 料塔号
(3) 层号
(4) 选择 “MTC”视图
(5) 主题 “MTC”帮助系统
要获取 Station Operating Manual（站机操作手册）中 MTC 详细说明，请参见参数说明的 Online
Help （联机帮助）。 3
3
1
3
2
5
4
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
30
注意
下列六个菜单选项属于单一功能组。
这些单一功能可用于在发生致命错误后执行特定的操作，或对贴片机进行设置和测试。这些功能
可使操作员按规定的方式处理不同的功能模块。 3
悬臂 1 F5 3
此项功能可用于调用悬臂 1 的单一功能。例如，这些功能可用于对旋转头的功能进行测试。 3
注意
这两个悬臂都可分别设置。
所有悬臂的功能都完全相同。 3
悬臂 2 F6 3
悬臂 2 的单一功能。 3
传送导轨 2 F7 3
PCB 传送导轨 2 的单一功能 （ = 双传送导轨的左侧传送导轨料槽）。 3
注意
只有配置了双传送导轨的情况下，才能调用传送导轨 2 的单一功能。功能与传送导轨 1 的功能完
全相同。 3
