3 图形用户界面 SIPLACE 软件指南 SR.504.xx 3.3 用户界面 - 视图与菜单 2003 年 1 月版 38 Æ 单击 “ New p anel... （新面板 ...） ” 菜单项。如果 使用的是 单传送导轨 ，则屏幕将显示以下 对话框： Fig. 3.3 - 10 单传送导轨的 “输入新面板”对话框 Æ 现在，在显示的文本框中输入所需面板的名称，然后单击 “ OK （ 确定） ”确认。现在已装上 了面板数据。 注意…
SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.3 用户界面 - 视图与菜单
37
控制模式 ... 3
控制模式用于确定如何向站机提供所需的贴片数据。 3
Æ 单击 “Control mode... （控制模式…）”菜单项。

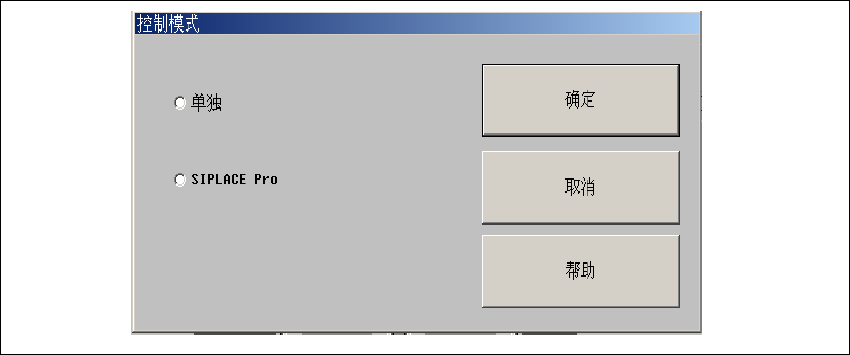

屏幕将显示 “Control mode （控制模式）”对话框。
3
Fig. 3.3 - 9
“控制模式”对话框
控制模式： 3
独立 （仅限用于测试）
此方式可允许使用 “New panel... （新面板…）”菜单项从站计算机装载用于测试和服务的面板
（贴片程序）。
必要的数据必须保存在站计算机的硬盘中。贴片机在没有更高级计算机的条件下运行 （编程系
统）。 3
3
SIPLACE Pro
可建立与 SIPLACE Pro 编程系统的连接。 3
3
Æ 单击所需控制模式的单选按钮。
Æ 单击 “OK （确认）”，启用您的设置。
新面板 ... 3
在 “单机”模式中，您可以从站计算机硬盘中装载所选面板的数据。 3
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
38
Æ 单击 “New panel... （新面板 ...）” 菜单项。如果使用的是单传送导轨，则屏幕将显示以下
对话框：
Fig. 3.3 - 10 单传送导轨的 “输入新面板”对话框
Æ 现在，在显示的文本框中输入所需面板的名称，然后单击 “OK （确定）”确认。现在已装上
了面板数据。
注意
SIPLACE Pro 成功指定的最新面板的数据包括基准点和元件封装形式数据。该数据现保存在站计
算机硬盘上，面板文件名为 “AKTUELL”。只要输入该文件名，即可装载面板数据。 3
SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.3 用户界面 - 视图与菜单
39
Æ 如果使用的是双传送导轨，则屏幕将显示以下对话框：
3
Fig. 3.3 - 11
“输入新的作业程序组名”对话框 - 双传送导轨
Æ 现在，在所显示的文本框中输入所需的作业程序组名的名称，然后单击 “OK （确定）” 按 钮
确认。已装上面板数据。
注意
SIPLACE Pro 成功指定的最新面板的数据包括基准点和元件封装形式数据。该数据现保存在站计
算机硬盘上，面板文件名为 “AKTUELL”。只要输入该文件名，即可装载面板数据。 3
软件选项 3
此菜单项用于激活测试命令 （测试功能），以检查大量的贴片机元件。 3
注意
只能从 “服务”接入级别上调用此菜单项。 3
警告
测试命令和测试命令执行的设置只能由服务工程师进行。 3
Æ 单击 “Software options （软件选项）”菜单项。
出现以下窗口。
