SIPLACE 软件指南 SR.504.xx 3 图形用户界面 2003 年 1 月版 3.3 用户界面 - 视图与菜单 39 Æ 如果使用的是 双传送导轨 ，则屏幕将显示以下对话框： 3 Fig. 3.3 - 1 1 “输入新的作业程序组名”对 话框 - 双传送导轨 Æ 现在，在所显示的文本框中输入所需的作业程序 组名的名称，然后单击 “ OK （ 确定 ）” 按 钮 确认。已装上面板数据。 注意 SIPLACE Pro 成功指定的最…
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
38
Æ 单击 “New panel... （新面板 ...）” 菜单项。如果使用的是单传送导轨，则屏幕将显示以下
对话框：

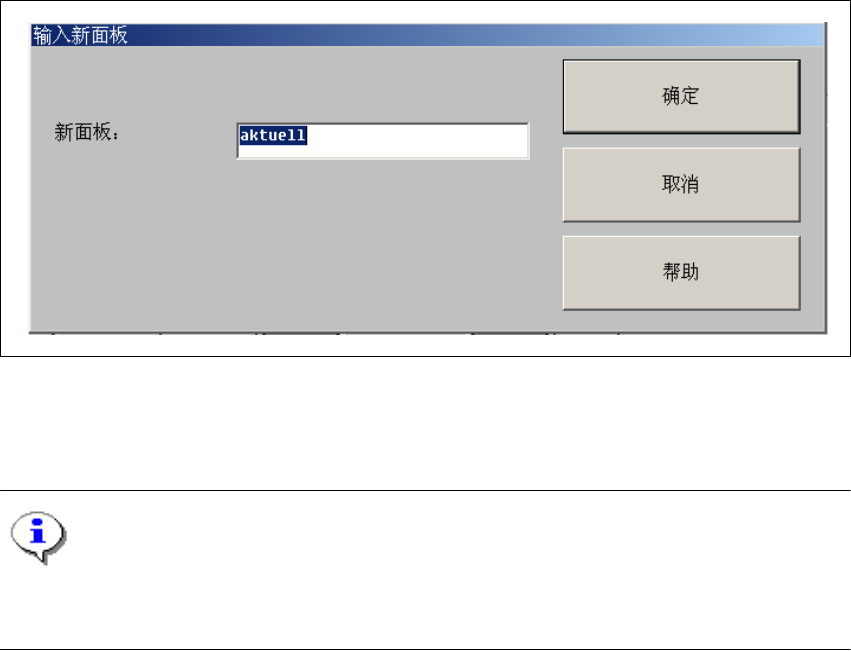

Fig. 3.3 - 10 单传送导轨的 “输入新面板”对话框
Æ 现在，在显示的文本框中输入所需面板的名称，然后单击 “OK （确定）”确认。现在已装上
了面板数据。
注意
SIPLACE Pro 成功指定的最新面板的数据包括基准点和元件封装形式数据。该数据现保存在站计
算机硬盘上，面板文件名为 “AKTUELL”。只要输入该文件名，即可装载面板数据。 3
SIPLACE 软件指南 SR.504.xx 3 图形用户界面
2003 年 1 月版 3.3 用户界面 - 视图与菜单
39
Æ 如果使用的是双传送导轨，则屏幕将显示以下对话框：
3

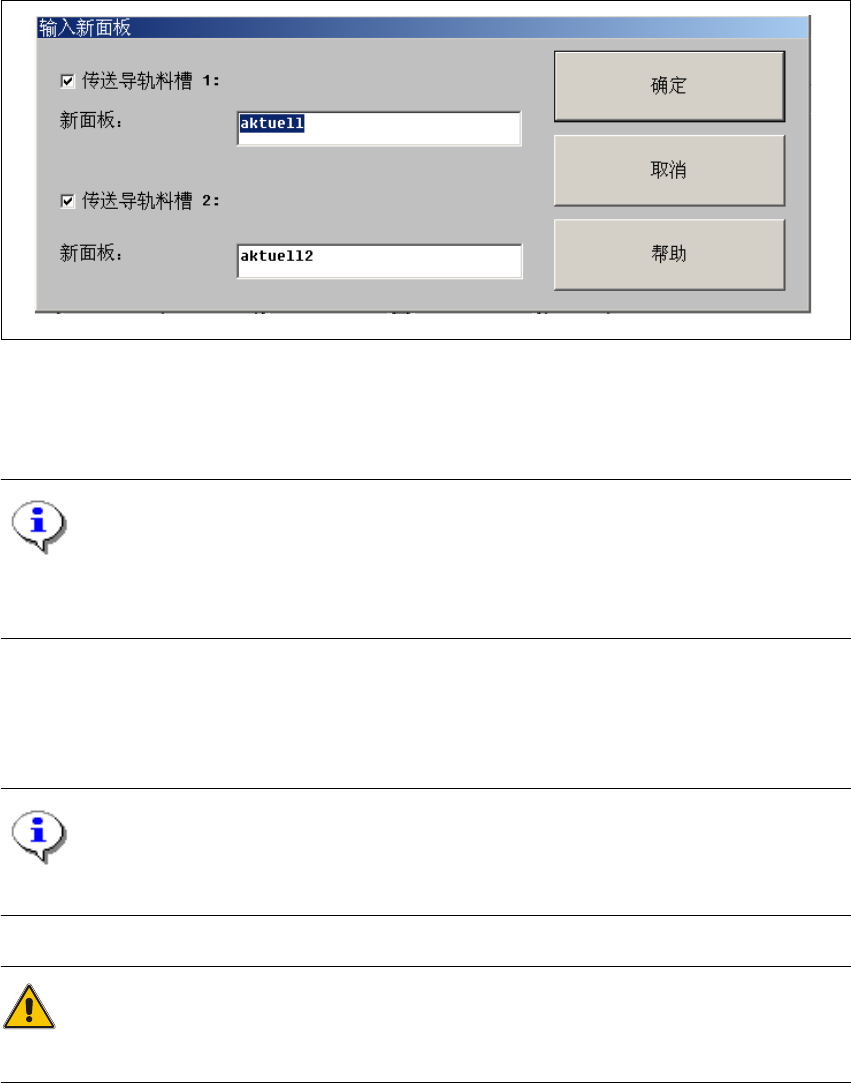

Fig. 3.3 - 11
“输入新的作业程序组名”对话框 - 双传送导轨
Æ 现在，在所显示的文本框中输入所需的作业程序组名的名称，然后单击 “OK （确定）” 按 钮
确认。已装上面板数据。
注意
SIPLACE Pro 成功指定的最新面板的数据包括基准点和元件封装形式数据。该数据现保存在站计
算机硬盘上，面板文件名为 “AKTUELL”。只要输入该文件名，即可装载面板数据。 3
软件选项 3
此菜单项用于激活测试命令 （测试功能），以检查大量的贴片机元件。 3
注意
只能从 “服务”接入级别上调用此菜单项。 3
警告
测试命令和测试命令执行的设置只能由服务工程师进行。 3
Æ 单击 “Software options （软件选项）”菜单项。
出现以下窗口。
3 图形用户界面 SIPLACE 软件指南 SR.504.xx
3.3 用户界面 - 视图与菜单 2003 年 1 月版
40
3

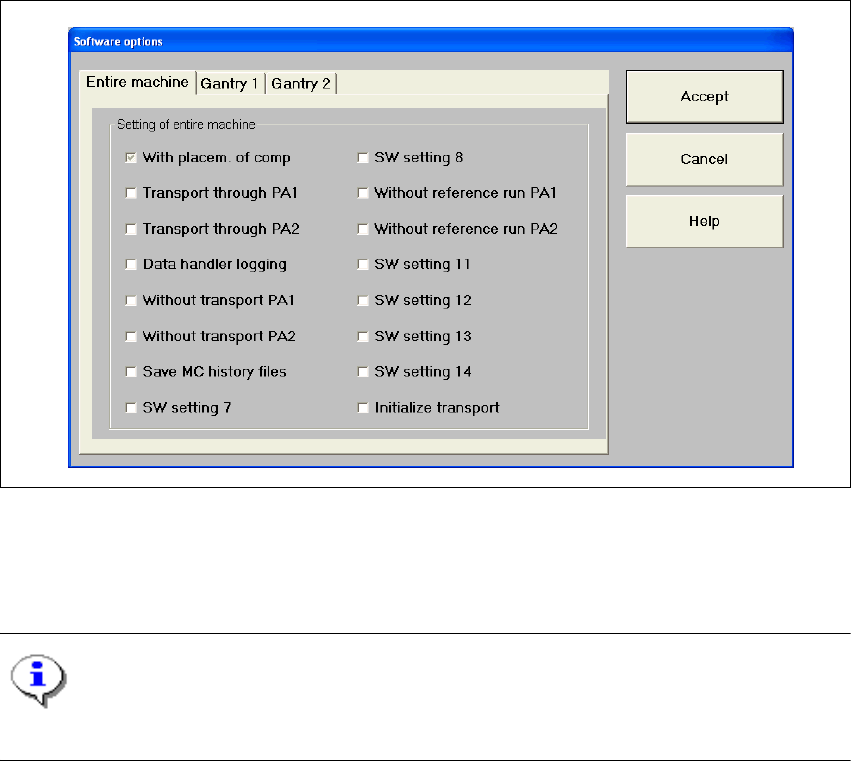

Fig. 3.3 - 12
“软件选项”对话框 （例如 HF）
Æ 选中所需贴片机组件的标签，单击相应的复选框，激活 / 禁用测试命令。
Æ 单击 “Accept （接受）”按钮，设置软件选项。改变将影响下一个印制电路板。
注意
当站机重新启动之后，软件选项将复位到最初设置。 3
